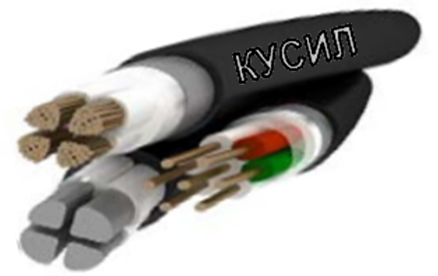

Кабели КУСИЛ (0,66; 1 и 3 кВ)

Кабель Универсальный СИЛовой КУСИЛ по ТУ 3500-013-76960731-2008 – силовой, управления, монтажный, освещения, в том числе не распространяющий горение «нг», «нг-LS», «нг-HF», огнестойкий «нг-FR», «нг-FRLS» и «нг-FRHF», стойкий к воздействию ультрафиолета «УФ», масло-бензостойкий, в броне и без брони

ООО «Донкабель» — система менеджмента качества сертифицирована по ISO 9001

Кабели КУСИЛ предназначены для передачи и распределения электрической энергии в стационарных установках, для монтажа силовых цепей, цепей управ- ления, сигнализации, освещения номинальным переменным напряжением 0,66; 1 и 3 кВ номинальной частоты 50 Гц. Кабели соответствуют требованиям ГОСТ Р 53769-2010 «Кабели силовые с пластмассовой изоляцией на номи- нальное напряжение 0,66; 1 и 3 кВ. ОТУ» и международному стандарту на си- ловые кабели МЭК 60502-1:2004.

Кабели могут прокладываться внутри и снаружи помещений, в каналах, тунне- лях, земле (траншеях), в местах подверженных воздействию блуждающих то- ков. Кабели в исполнении «УФ» могут быть проложены на открытом воздухе без защиты от солнечного излучения. Кабели могут применяться во взрывоопасных зонах классов 0, 1, 2 учетом требований ГОСТ Р МЭК 60079-14- 2008), а также в системах безопасности АЭС.

Особенности конструкции, материалы и исполнения

Кабели КУСИЛ имеют однопроволочные или многопроволочные жилы 1-го или 2-го класса по ГОСТ 22483-77 (таблица 3,4). Токопроводящие жилы имеют круглую форму у одножильных кабелей всех сечений и многожильных кабелей с жилами номинальным сечением до 16 мм² (допускается сечением до 50м м²). Двухжильные кабели с сечением жил 25 м м² и более имеют сегментную форму, а 3-х, 4-х и 5-и жильные кабели – секторную форму жил.

Многожильные кабели имеют все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 6м м² и более могут иметь одну жилу меньшего сечения (жилу заземления или нулевую) в соответствии с таблицей 5. Жилы имеют цифровую или цветовую маркировку. Цвет изоляции многожиль- ных кабелей указан в таблице 6. Изоляция одножильных кабелей может быть любого цвета. Жилы заземления (PE) имеют зелено-желтый цвет, нулевые жи- лы (N) – синий (голубой). Кабель выпускается с оболочкой черного цвета, если при заказе не было указано другого цвета.

Кабели с обозначением материала «В» изготавливаются из ПВХ пластикатов, с индексом «нг» — из ПВХ композиции пониженной горючести, а с индексом «нг- LS» — пониженной пожароопасности и низким уровнем дымо- газовыделения.

Кабели с обозначением «П» изготавливаются из полимерных композиций, не содержащих галогенов ( «нг-HF»). Изоля- ция кабелей с обозначением «Пс» изготавливается из сшитого полиолефина – такие кабели выдерживают большие токи нагрузки и имеют лучшие изоляционные характеристики. У кабелей с обозначением материала «Т» изоляция и оболоч--ка изготавливается из термопластичных эластомеров, поэтому кабели обладают повышенной износостойкостью и рас- ширенным диапазоном рабочих температур. Кабели могут выпускаться огнестойкими ( «FR»).

Кабели могут иметь общий экран из медной ленты и/или экран каждой жилы в виде оплетки из медных проволок, либо быть вообще без экрана. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольно- го распространения влаги. Бронированные кабели под внешней оболочкой имеют броню из стальных оцинкованных лент ( «Б») или оцинкованной проволоки ( «К»).

Все кабели имеют круглое поперечное сечение и подложку, полученную методом экструзии – поэтому полностью удо- влетворяют требованиям п.п.9.3.1 ГОСТ Р МЭК 60079-14-2008 и могут применяться во взрывоопасных зонах.

  • Кабель соответствует международному стандарту МЭК 60502-1:2004 и ГОСТ Р 53769-2010 «Кабели силовые с пластмас- совой изоляцией на номинальное напряже- ние 0,66; 1 и 3 кВ. ОТУ»
  • Кабель с изоляцией из сшитого полиоле- фина «Пс» выдерживает большие длитель- ные токи и токи короткого замыкания
  • Жилы кабеля могут иметь индивидуальный или общий экран
  • Кабели имеют круглое поперечное сечение
  • Сечение от 1,0 мм² до 500мм², число жил от 1 до 61
  • Кабель с индексом «FR» — огнестойкий
  • Применяются новые материалы, обеспечивающие наилучшие показатели пожаробезопасности кабеля: «нг-LS», «нг-HF»
  • Кабель со специальным показателем «М» — масло-бензостойкий
  • Кабель с индексом «УФ» — устойчивый к солнечному излучению
  • Применяется технология защиты кабеля от проникновения влаги
  • Широкая область применения, включая все взрывоопасные зоны
  • Широкий температурный диапазон приме- нения от -60° до +200°С
  • Комбинированный кабель – медные жилы и оптические волокна в одном кабеле

Огнестойкий кабель (индекс «нг-FR», «нг-FRLS» и «нг-FRHF»)

У огнестойкого кабеля индексом «нг-FR», «нг-FRLS» и «нг-FRHF») токопроводящая жила под изоляцией имеет об- мотку из двух слюдосодержащих лент. Кабель не менее 90 минут сохраняет работоспособность в условиях воздействия открытого пламени и температуры не менее +750°С. В случае пожара это помогает избежать аварийного отключения напряжения. Требования к применению огнестойких кабелей в цепях систем пожарной сигнализации, аварийного освещения, дымоудаления, в эл.цепях пожарных насосов, лифтов и т.п. изложены в ГОСТ Р 53315-2009 и «Техническом регламенте о требованиях пожарной безопасности» от 22 июля 2008г. №     123-Ф3.

Изготовление кабелей по спецзаказу

  • с токопроводящими жилами 3, 4 или 5 класса гибкости по ГОСТ 22483-77,
  • любое сочетание цветов изоляции жил,
  • с цветной внешней оболочкой (красной, желтой или другого цвета),
  • с комбинированным сечением токопроводящих жил,
  • с экраном из медных луженых проволок,
  • огнестойкие кабели, сохраняющие работоспособность не менее 180 минут в условиях воздействия открытого пла- мени и температуры до +1100°С,
  • кабели комбинированной передачи – в одном кабеле одновременно передается электрическая энергия (по токопро- водящим жилам) и оптические сигналы (по оптическим волокнам).

Таблица 1 Материал изоляции и оболочки, показатель пожаробезопасности кабеля

Материал оболочки и изоляции

Показатель пожарной безопасности

Тип исполнения кабеля в соответствии с показателем пожарной безопасности (по ГОСТ Р 53315-2009)

Пример записи



В

(без индекса)

кабели, не распространяющие горение при одиночной прокладке

КУСИЛ 3х25ок В – 0,66

нг

кабели, не распространяющие горение при групповой прокладке

КУСИЛ нг 3х120мс+1х70мс (N) ВБ – 1

нг-LS

кабели, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением

КУСИЛ нг-LS 5х10ок ВБ – 0,66

нг-FRLS

кабели огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением

КУСИЛ нг-FRLS 4х70мс В –1



П

нг-HF

кабели, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

КУСИЛ нг-HF 4х50мс П–УФ–1

нг-FRHF

кабели огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

КУСИЛ нг-FRHF 5х95мс П – 1





Пс

нг-LS

кабели, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением

КУСИЛ нг-LS 4х70мс Пс – 1

нг-FRLS

кабели огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением

КУСИЛ нг-FRLS 5х95мс Пс – 1

нг-HF

кабели, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

КУСИЛ нг-HF 4х185мс Пс-УФ – 1

нг-FRHF

кабели огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении

КУСИЛ нг-FRHF 5х95мс Пс – 1

Т

нг

кабели, не распространяющие горение при групповой прокладке

КУСИЛ нг 5х2,5ок ТЭ – 0,66

нг-FR

кабели огнестойкие, не распространяющие горение при групповой прокладке

КУСИЛ нг-FR 4х70мс Т –Т –1

Технические характеристики кабеля

Таблица 2

Температура эксплуатации

  • от −50° до +70°C
  • от −60° до +70°C для кабелей с индексом «ХЛ»
  • от −60° до +125°C для кабелей с обозначением материала «Т»
  • от −40° до +200°C для кабелей с обозначением материала «Т-Т»

Минимальная температура монтажа кабеля

  • не ниже минус 15°С
  • не ниже минус 30°С для кабелей с индексом «ХЛ» и «Т»

Номинальное напряжение

переменное напряжение частотой до 50 Гц0,66 кВ; 1 кВ; 3 кВ

Электрическое сопротивление токо- проводящих жил постоянному току

соответствует требованиям ГОСТ 22483-77

Эл. сопротивление изоляции при экс- плуатации, t = +20°C

  • не менее 10 МОм·км для кабелей с обозначением материала «В», «П»
  • не менее 50 МОм·км для кабелей с обозначением материала «Т»
  • не менее 150 МОм·км для кабелей с обозначением материала «Пс»

Климатическое исполнение

исполнение УХЛ и В, категория размещения 1 и 5 (по ГОСТ 15150-69). Воз- можно применение кабелей во всех макроклиматических районах, включая тропики.

Устойчивость к продольному распространению влаги под оболочкой

влага полностью блокируется

Радиус изгиба (D — наружный диаметр кабеля)

  • не менее 10 D для одножильных кабелей
  • не менее 7,5 D для многожильных кабелей

Устойчивость к воздействию плесневых грибов

степень биологического обрастания грибами – до 2-х баллов

Огнестойкость (для кабеля «FR»)

не менее 90 минут в условиях воздействия открытого пламени и температуры не менее +750°С

Срок службы кабелей

  • не менее 30 лет
  • не менее 25 лет для кабелей с обозначением материала «Т»

Номинальное сечение жил

Таблица 3 Номинальное сечение жилы в зависимости от числа жил в кабеле и номинального напряжения

Число жил

Номинальное напряжение, кВ

0,66

1

3

Номинальное сечение жилы, м м²

1



1,0 – 50

1,0 — 500

10 — 500

2 — 5

1,0 — 240

10 — 240

4 — 61

1,0 – 6

-

-

Таблица 4 Номинальное сечение жилы в зависимости от типа жилы и формы жилы

Тип жилы

Номинальное сечение жилы, мм

круглая

секторная

Однопроволочная

1,0-50

-

Многопроволочная

1,0-500

25-240

Таблица 5 Номинальное сечение нулевой жилы (N) или жилы заземления (PE) четырехжильных кабелей

Наименование жилы

Номинальное сечение жилы, мм²

Основная

10

16

25

35

50

70

95

120

150

185

240

Нулевая (N) или заземления (PE)

6

10

16

16

25

35

50

70

70

95

120

Таблица 6 Цвет изоляции жил многожильных кабелей



Число жил в кабеле, шт

Цвет изоляции жилы

Порядковый номер жилы

1

2

3

4

5

2

серый*

синий

-

-

-



3

серый*

коричневый

черный

-

-

серый*

синий

зеленый-желтый

-

-



4

серый*

коричневый

черный

синий

-

серый*

коричневый

черный

зеленый-желтый**

-

5

серый*

коричневый

черный

синий

зеленый-желтый

* — или натуральный; ** — по согласованию с заказчиком

Электрические параметры кабелей

Таблица 7 Допустимые токовые нагрузки кабелей

Номинальное сечение жилы, мм²

Допустимые длительные токовые нагрузки, А

кабели с обозначением материалом оболочки и изоляции «В», «П», «Т» /  «Пс»

Допустимые токи односекунд-

ного короткого замыкания кабелей, кА***

одножильных

многожильных**

кабели с материалом

«В», «П», «Т»

кабели с материалом «Пс», а также все кабели «FR»

на постоянном токе

на переменном токе*

на переменном токе

на воздухе

в земле

на воздухе

в земле

на воздухе

в земле

1

17 / 20

24 / 27

14 / 17

18 / 20

13 / 15

16 / 18

0,11

0,14

1,5

29 / 35

41 / 48

22 / 28

30 / 33

21 / 25

27 / 31

0,17

0,21

2,5

37 / 46

55 / 63

30 / 36

39 / 42

27 / 34

36 / 40

0,27

0,34

4

50 / 60

71 / 82

39 / 47

50 / 54

36 / 45

47 / 52

0,43

0,54

6

63 / 76

90 / 102

50 / 59

62 / 67

46 / 56

59 / 64

0,65

0,81

10

86 / 105

124 / 136

68 / 82

83 / 89

63 / 78

79 / 86

1,09

1,36

16

113 / 139

159 / 175

89 / 108

107 / 115

84 / 104

102 / 112

1,74

2,16

25

153 / 188

207 / 228

121 / 146

137 / 147

112 / 141

133 / 144

2,78

3,46

35

187 / 230

249 / 274

147 / 180

163 / 176

137 / 172

158 / 173

3,86

4,8

50

227 / 281

295 / 325

179 / 220

194 / 208

167 / 209

187 / 205

5,23

6,5

70

286 / 356

364 / 399

226 / 279

237 / 255

211 / 265

231 / 253

7,54

9,38

95

354 / 440

436 / 478

280 / 345

285 / 306

261 / 327

279 / 304

10,48

13,03

120

413 / 514

499 / 546

326 / 403

324 / 348

302 / 381

317 / 347

13,21

16,43

150

473 / 591

561 / 614

373 / 464

364 / 392

346 / 437

358 / 391

16,3

20,26

185

547 / 685

637 / 695

431 / 538

442 / 443

397 / 504

405 / 442

20,39

25,35

240

655 / 812

743 / 821

512 / 641

477 / 515

472 / 598

471 / 515

26,8

33,32

300

760 / 956

845 / 924

591 / 739

539 / 501

- / -

- / -

33,49

41,64

400

894 / 1124

971 / 1060

685 / 860

612 / 661

- / -

- / -

39,6

55,2

500

1054 / 1328

1121 / 1223

792 / 997

690 / 746

- / -

- / -

49,5

69

*? прокладка треугольником вплотную

** — для четырехжильных и пятижильных кабелей значения токовой нагрузки должны быть умножены на коэффициент 0,93

*** — при продолжительности КЗ, отличающейся от 1с, значения тока необходимо умножить на коэффициент К, рассчитанный по формуле: , где r – продолжительность КЗ в секундах (не более 5 с).

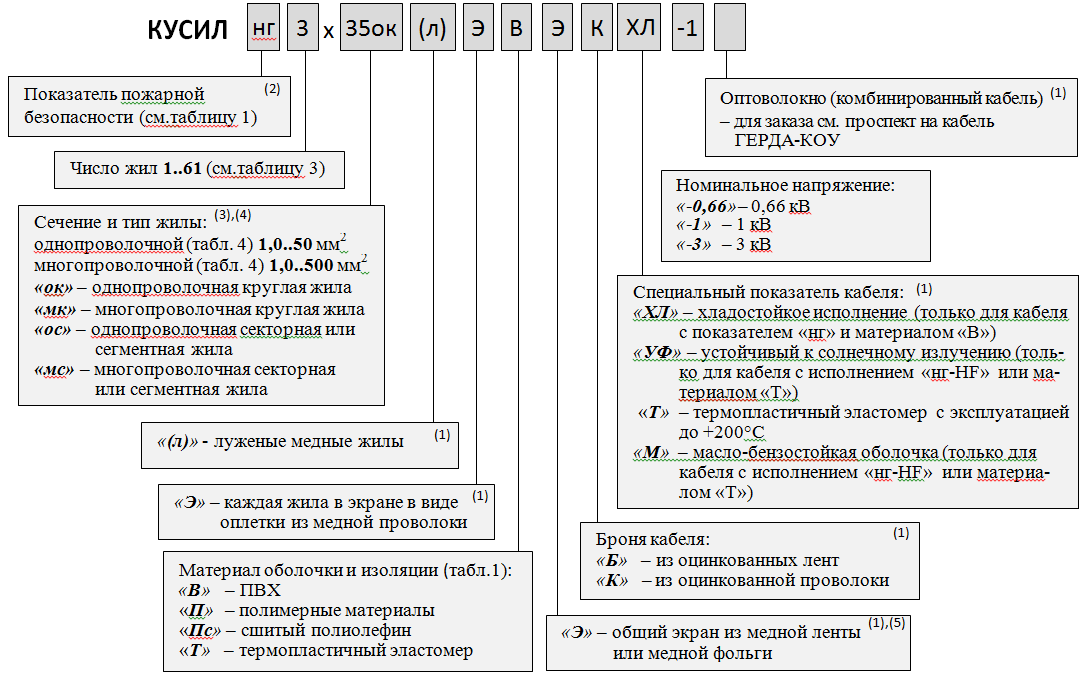

Обозначение кабеля при заказе:

  1. поле не является обязательным и заполняется при необходимости
  2. в обозначении кабелей групповой прокладки после «нг» допускается указывать в скобках категорию А (например, КУСИЛ нг )-LS 5х10ок ВБ – 0,66)
  3. номинальное сечение жилы выбирается из ряда: 1;1,5;2,5;4;6;10;16;25;35;50;70;95;120;150;185;240;300;400;500 м м²
  4. в кабелях, имеющих жилу заземления или нулевую жилу, после сечения жилы необходимо добавить в скобках индекс «PE» или «N» соответственно (например, КУСИЛ нг 3х120мс + 1х70мс (N) ВБ – 1)
  5. общий экран обязателен в небронированных кабелях на номинальное напряжение 3кВ

Примеры записи условного обозначения кабеля при заказе

  «Кабель КУСИЛ 3х25ок В – 0,66 ТУ 3500-013-76960731-2008»

 – кабель с тремя однопроволочными круглыми жилами номинальным сечением 25 мм², с изоляцией и оболочкой из ПВХ пластикатов, на номинальное напряжение 0,66 кВ;

  «Кабель КУСИЛ нг-LS 4х70мс ВЭ – 1 ТУ 3500-013-76960731-2008»

 – кабель с четырьмя многопроволочными жилами секторной формы номинальным сечением 70 мм², с изоляцией и обо- лочкой из ПВХ пластикатов пониженной пожароопасности и низким уровнем дымо- газовыделения, в общем экране из медной ленты, на номинальное напряжение 1 кВ;

  «Кабель КУСИЛ нг-FRHF 5х95мс П-М – 1 ТУ 3500-013-76960731-2008»

 – кабель огнестойкий, с пятью токопроводящими многопроволочными жилами секторной формы номинальным сечени- ем 95 мм², с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, на номинальное напряже- ние 1 кВ. Оболочка кабеля имеет масло-бензостойкое исполнение



КУСИЛ нг хх В
КУСИЛ нг хх ВБ
КУСИЛ нг хх ВК
КУСИЛ нг хх Т
КУСИЛ нг хх ТБ
КУСИЛ нг хх ТК
КУСИЛ нг-FR хх Т
КУСИЛ нг-FR хх ТБ
КУСИЛ нг-FR хх ТК
КУСИЛ нг-FRHF хх П
КУСИЛ нг-FRHF хх Пc
КУСИЛ нг-FRHF хх ПcБ
КУСИЛ нг-FRHF хх ПcК
КУСИЛ нг-FRHF хх ПБ
КУСИЛ нг-FRHF хх ПК
КУСИЛ нг-FRLS хх В
КУСИЛ нг-FRLS хх ВБ
КУСИЛ нг-FRLS хх ВК
КУСИЛ нг-FRLS хх Пс
КУСИЛ нг-FRLS хх ПсБ
КУСИЛ нг-FRLS хх ПсК
КУСИЛ нг-HF хх П
КУСИЛ нг-HF хх ПБ
КУСИЛ нг-HF хх ПК
КУСИЛ нг-HF хх Пс
КУСИЛ нг-HF хх ПсБ
КУСИЛ нг-HF хх ПсК
КУСИЛ нг-LS хх В
КУСИЛ нг-LS хх ВБ
КУСИЛ нг-LS хх ВК
КУСИЛ нг-LS хх Пс
КУСИЛ нг-LS хх ПсБ
КУСИЛ нг-LS хх ПсК
КУСИЛ хх В
КУСИЛ хх ВБ
КУСИЛ хх ВК
