H07BN4-F
Производитель —
Оценка (средняя 4)
ТЯЖЕЛОЕ ТЕПЛО СТОЙКИЙ CSP ИЛИ ДРУГОЙ ЭКВИВАЛЕНТНЫЙ СИНТЕТИЧЕСКИЙ ЭЛАСТОМЕР ВКЛАДЫВАЛО В НОЖНЫ КАБЕЛИ ДЛЯ МАКСИМАЛЬНОЙ ПРОВОДНИКОВОЙ ТЕМПЕРАТУРЫ 90°C Соответствует стандартам BT 2006/95/CE CEI 20-19/12 CEI 20-35 (EN60332-1) CENELEC HD 21.12 S1 Гибкий class5 проводник красной меди....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — H07BN4-F
ТЯЖЕЛОЕ ТЕПЛО СТОЙКИЙ CSP ИЛИ ДРУГОЙ ЭКВИВАЛЕНТНЫЙ СИНТЕТИЧЕСКИЙ ЭЛАСТОМЕР ВКЛАДЫВАЛО В НОЖНЫ КАБЕЛИ ДЛЯ МАКСИМАЛЬНОЙ ПРОВОДНИКОВОЙ ТЕМПЕРАТУРЫ 90°C Соответствует стандартам BT 2006/95/CE
CEI 20-19/12 CEI 20-35 (EN60332-1) CENELEC HD 21.12 S1

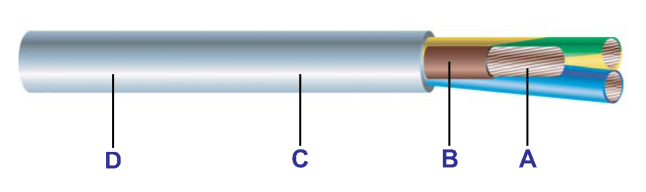

Гибкий class5 проводник красной меди.
B Специальный EI7 соединяет изоляцию. C Специальный EM7 соединяет оболочку.
D Маркировка.
Основные характеристики
В сухих, влажных, или сырых комнатах, в открытой площадке, на мастерской, имеющей взрывчатую атмосферу, для средних механических напряжений (как для промышленных и сельскохозяйственных устройств мастерской, больших установок кипения, нагревая пластины, контрольные лампы, электрические инструменты, такие как развертки, круговой saws, внутренние электроинструменты и alsofor trasportable двигатели или машины на сайтах зданий или сельскохозяйственных работах и т.д., также для фиксированных установок, (как на rought-броске во временных хижинах зданий, в целях размещения; подходящий для проводного соединения конструктивных компонентов в подъеме устройств, машинное оборудование и т.д.
Используйте до 1000 В a.c., разрешен для фиксированной и защищенной установки (в кабелепроводе или устройствах) и также для моторных соединений хостинга двигателей и подобным. Максимальная проводниковая температура: 90°C. В то время как высокая температура использует, кожного контакта нужно избежать. Черная оболочка требуется для наружного постоянного, используют.
Эксплуатация
Минимальная температура установки и эксплуатации: -20°C; Минимальный радиус изгиба кабеля в диаметре D в мм:
Упаковка
100 мт звенят в термопластическом фильме.
Барабаны по договоренности.
Основные цвета:
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый или голубой-коричневый-желтозеленый;
Четырехжильный: голубой коричневый черный серый (или желтозеленый вместо серый);
Пятижильный: желтозеленый голубой коричневый черный серый (или черный вместо желтозеленый). Черный. h цвета:
Специальный Маркировка:
ГЕНЕРАЛ года КАВИ - IEMMEQU <HAR> - H07BN4-F - формирует x секту.
Примечание:
Электропроводности для униполярных кабелей вычислены на 3 заполненных кабеля. Кабели, отмеченные (*), требуют минимального количества.
CEI 20-19/12 CEI 20-35 (EN60332-1) CENELEC HD 21.12 S1
Гибкий class5 проводник красной меди.
B Специальный EI7 соединяет изоляцию. C Специальный EM7 соединяет оболочку.
D Маркировка.
| Номинальное напряжение: | 450/750 V |
| Максимальная рабочая температура: | + 90°C |
| Максимальная температура корокого замыкания: | +250°C |
В сухих, влажных, или сырых комнатах, в открытой площадке, на мастерской, имеющей взрывчатую атмосферу, для средних механических напряжений (как для промышленных и сельскохозяйственных устройств мастерской, больших установок кипения, нагревая пластины, контрольные лампы, электрические инструменты, такие как развертки, круговой saws, внутренние электроинструменты и alsofor trasportable двигатели или машины на сайтах зданий или сельскохозяйственных работах и т.д., также для фиксированных установок, (как на rought-броске во временных хижинах зданий, в целях размещения; подходящий для проводного соединения конструктивных компонентов в подъеме устройств, машинное оборудование и т.д.
Используйте до 1000 В a.c., разрешен для фиксированной и защищенной установки (в кабелепроводе или устройствах) и также для моторных соединений хостинга двигателей и подобным. Максимальная проводниковая температура: 90°C. В то время как высокая температура использует, кожного контакта нужно избежать. Черная оболочка требуется для наружного постоянного, используют.
Эксплуатация
Минимальная температура установки и эксплуатации: -20°C; Минимальный радиус изгиба кабеля в диаметре D в мм:
| Жесткие кабели (CEI 20-20/20-19) | D ^ 8 | 8 <D <12 | 12 <D <20 | D> 20 |
| Обычное использование | 4 D | 5 D | 6 D | 6 D |
| Аккуратное использование | 2 D | 3 D | 4 D | 4 D |
| Гибкие кабели (CEI 20-20) | ||||
| Фиксированное положение | 3 D | 3 D | 4 D | 4 D |
| Свободное преремещение | 4 D | 4 D | 5 D | 6 D |
| Подключение устройств и мобильного оборудования - без воздействия - с механическим воздействием | 4 D 6 D | 4 D 6 D | 5 D 6 D | 6 D 8 D |
| подвесное включая подъемный кран | 6 D | 6 D | 6 D | 8 D |
| Повторная электропроводка | 6 D | 6 D | 6 D | 8 D |
| Сворачивание на шкиф | 8 D | 8 D | 8 D | 8 D |
100 мт звенят в термопластическом фильме.
Барабаны по договоренности.
Основные цвета:
Двухжильный: голубой-коричневый;
Трехжильный: коричневый-черный-серый или голубой-коричневый-желтозеленый;
Четырехжильный: голубой коричневый черный серый (или желтозеленый вместо серый);
Пятижильный: желтозеленый голубой коричневый черный серый (или черный вместо желтозеленый). Черный. h цвета:
Специальный Маркировка:
ГЕНЕРАЛ года КАВИ - IEMMEQU <HAR> - H07BN4-F - формирует x секту.
| Кол-во жил | Сечение | Диаметр проводника прибл. | Толщина изоляции | Прибл. внешний диаметр | Вес кабеля прибл. | Электрическое сопротивление в 20°C Ом/км | Электропроводности amb. временный файл. мобильный сервис | |
| мм2 | мм | мм | мм | кг/км | Ветвь stagnato Консервированная медь | Ветвь rosso Красная медь | А | |
| 1x | 1.5 | 1.6 | 0.8 | 5.90 | 50 | 13.7 | 13.3 | 16 |
| 2.5 | 2 | 0.9 | 6.50 | 65 | 8.21 | 7.98 | 25 | |
| 4 | 2.6 | 1 | 7.40 | 89 | 5.09 | 4.95 | 30 | |
| 6 | 3.4 | 1 | 8.10 | 115 | 3.39 | 3.3 | 38 | |
| 10 | 4.4 | 1.2 | 10.40 | 190 | 1.95 | 1.91 | 53 | |
| 16 | 5.7 | 1.2 | 11.62 | 259 | 1.24 | 1.21 | 71 | |
| 25 | 6.9 | 1.4 | 13.74 | 375 | 0.795 | 0.78 | 94 | |
| 35 | 8.1 | 1.4 | 15.35 | 492 | 0.565 | 0.554 | 117 | |
| 50 | 9.8 | 1.6 | 17.68 | 675 | 0.393 | 0.386 | 148 | |
| 70 | 11.6 | 1.6 | 20.00 | 908 | 0.277 | 0.272 | 185 | |
| 95 | 13.3 | 1.8 | 22.12 | 1171 | 0.21 | 0.206 | 222 | |
| 120 | 15.1 | 1.8 | 24.54 | 1445 | 0.164 | 0.161 | 260 | |
| 150 | 16.8 | 2 | 26.87 | 1783 | 0.132 | 0.129 | 300 | |
| 185 | 18.6 | 2.2 | 28.89 | 2125 | 0.108 | 0.106 | 341 | |
| 240 | 21.4 | 2.4 | 32.62 | 2733 | 0.0817 | 0.0801 | 407 | |
| 300 | 23.9 | 2.6 | 36.46 | 3348 | 0.0654 | 0.0641 | 468 | |
| 400 | 28.6 | 2.8 | 39.93 | 4327 | 0.0495 | 0.0486 | 533 | |
| 500 | 33.9 | 3.0 | 45.82 | 5450 | 0.0391 | 0.0384 | 634 | |
| 2x | 1 | 1.3 | 0.8 | 8.4 | 89.5 | 20 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 9.10 | 109 | 13.7 | 13.3 | 18 | |
| 2.5 | 2 | 0.9 | 10.80 | 158 | 8.21 | 7.98 | 27 | |
| 4 | 2.6 | 1 | 12.40 | 217 | 5.09 | 4.95 | 34 | |
| 6 | 3.4 | 1 | 13.80 | 282 | 3.39 | 3.3 | 43 | |
| 10 | 4.4 | 1.2 | 19.37 | 539 | 1.95 | 1.91 | 60 | |
| 16 | 5.7 | 1.2 | 21.76 | 722 | 1.24 | 1.21 | 79 | |
| 25 | 6.9 | 1.4 | 25.93 | 1043 | 0.795 | 0.78 | 105 | |
| 3G | 1 | 1.3 | 0.8 | 9.07 | 110 | 20 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 9.78 | 134 | 13.7 | 13.3 | 16 | |
| 2.5 | 2 | 0.9 | 11.58 | 196 | 8.21 | 7.98 | 25 | |
| 4 | 2.6 | 1 | 13.30 | 271 | 5.09 | 4.95 | 29 | |
| 6 | 3.4 | 1 | 14.78 | 355 | 3.39 | 3.3 | 36 | |
| 10 | 4.4 | 1.2 | 20.73 | 674 | 1.95 | 1.91 | 51 | |
| 16 | 5.7 | 1.2 | 23.26 | 913 | 1.24 | 1.21 | 67 | |
| 25 | 6.9 | 1.4 | 27.69 | 1324 | 0.795 | 0.78 | 89 | |
| 35 | 8.1 | 1.4 | 30.95 | 1754 | 0.565 | 0.554 | 110 | |
| 50 | 9.8 | 1.6 | 35.80 | 2409 | 0.393 | 0.386 | 138 | |
| 70 | 11.6 | 1.6 | 40.45 | 3211 | 0.277 | 0.272 | 172 | |
| 95 | 13.3 | 1.8 | 45.08 | 4210 | 0.24 | 0.206 | 204 | |
| 120 | 15.1 | 1.8 | 49.93 | 5205 | 0.164 | 0.161 | 238 | |
| 150 | 16.8 | 2 | 54.78 | 6389 | 0.132 | 0.129 | 273 | |
| 185 | 18.6 | 2.2 | 58.99 | 7591 | 0.108 | 0.106 | 309 | |
| 240 | 21.4 | 2.4 | 67.85 | 9944 | 0.0817 | 0.0801 | 365 | |
| 300 | 24.75 | 2.6 | 76.31 | 13980 | 0.0654 | 0.0641 | 415 | |
| Кол-во жил | Крест | Диаметр проводника прибл. | Носитель изоляции | Приблизительно | Электрическое сопротивление в 20°C Ом/км 1 | Электропроводности amb. временный файл. мобильный сервис | ||
| мм2 | мм | мм | мм | кг/км | Ветвь stagnato Консервированная медь | Ветвь rosso Красная медь | А | |
| 4G | 1 | 1.3 | 0.8 | 10.00 | 136 | 20 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 10.76 | 166 | 13.7 | 13.3 | 16 | |
| 2.5 | 2 | 0.9 | 12.73 | 241 | 8.21 | 7.98 | 20 | |
| 4 | 2.6 | 1 | 14.63 | 336 | 5.09 | 4.95 | 30 | |
| 6 | 3.4 | 1 | 16.44 | 449 | 3.39 | 3.3 | 37 | |
| 10 | 4.4 | 1.2 | 22.57 | 833 | 1.95 | 1.91 | 52 | |
| 16 | 5.7 | 1.2 | 25.36 | 1138 | 1.24 | 1.21 | 69 | |
| 25 | 6.9 | 1.4 | 30.75 | 1714 | 0.795 | 0.78 | 92 | |
| 35 | 8.1 | 1.4 | 34.23 | 2204 | 0.565 | 0.554 | 114 | |
| 50 | 9.8 | 1.6 | 39.56 | 3029 | 0.393 | 0.386 | 143 | |
| 70 | 11.6 | 1.6 | 44.89 | 4121 | 0.277 | 0.272 | 178 | |
| 95 | 13.3 | 1.8 | 50.36 | 5361 | 0.21 | 0.206 | 210 | |
| 120 | 15.1 | 1.8 | 55.33 | 6546 | 0.164 | 0.161 | 246 | |
| 150 | 16.8 | 2 | 60.87 | 8095 | 0.132 | 0.129 | 282 | |
| 185 | 18.6 | 2.2 | 65.70 | 9652 | 0.108 | 0.106 | 319 | |
| 240 | 21.4 | 2.4 | 75.50 | 12614 | 0.0817 | 0.0801 | 377 | |
| 300 | 24.75 | 2.6 | 86.5 | 15614 | 0.0654 | 0.0641 | 430 | |
| 5G | 1 | 1.3 | 0.8 | 11.0 | 168 | 20 | 19.5 | 10 |
| 1.5 | 1.6 | 0.8 | 11.80 | 206 | 13.7 | 13.3 | 16 | |
| 2.5 | 2 | 0.9 | 13.96 | 297 | 8.21 | 7.98 | 20 | |
| 4 | 2.6 | 1 | 16.25 | 422 | 5.09 | 4.95 | 30 | |
| 6 | 3.4 | 1 | 18.07 | 567 | 3.39 | 3.3 | 38 | |
| 10 | 4.4 | 1.2 | 24.75 | 1010 | 1.95 | 1.91 | 54 | |
| 16 | 5.7 | 1.2 | 28.01 | 1400 | 1.24 | 1.21 | 71 | |
| 25 | 6.9 | 1.4 | 33.91 | 2096 | 0.795 | 0.78 | 94 | |
| 7x | 1.5 | 1.6 | 0.8 | 14.75 | 315 | 13.7 | 13.3 | 16 |
| 2.5 | 2 | 0.9 | 17.11 | 445 | 8.21 | 7.98 | 20 | |
| 4 (*) | 2.6 | 1.0 | 19.64 | 618 | 5.09 | 4.95 | 25 | |
| 10x | 1.5 | 1.6 | 0.8 | 17.15 | 420 | 13.7 | 13.3 | 16 |
| 12x | 1.5 | 1.6 | 0.8 | 18.9 | 493 | 13.7 | 13.3 | 16 |
| 2.5 | 2 | 0.9 | 22.02 | 702 | 8.21 | 8.06 | 20 | |
| 4 (*) | 2.6 | 1.0 | 25.77 | 1004 | 5.09 | 4.95 | 25 | |
| 19x | 1.5 | 1.6 | 0.8 | 22.07 | 710 | 8.21 | 13.4 | 16 |
| 2.5 | 2 | 0.9 | 26.0 | 1030 | 13.7 | 8.06 | 20 | |
| 24x | 1.5 | 1.6 | 0.8 | 25.63 | 898 | 13.7 | 13.5 | 16 |
| 2.5 | 2 | 0.9 | 30.38 | 1312 | 8.21 | 8.1 | 20 | |
| 36x | 1.5 (*) | 1.6 | 0.8 | 29.3 | 1246 | 13.7 | 13.5 | 16 |
| 2.5 (*) | 2 | 0.9 | 35.0 | 1851 | 8.21 | 8.10 | 20 | |
Электропроводности для униполярных кабелей вычислены на 3 заполненных кабеля. Кабели, отмеченные (*), требуют минимального количества.
