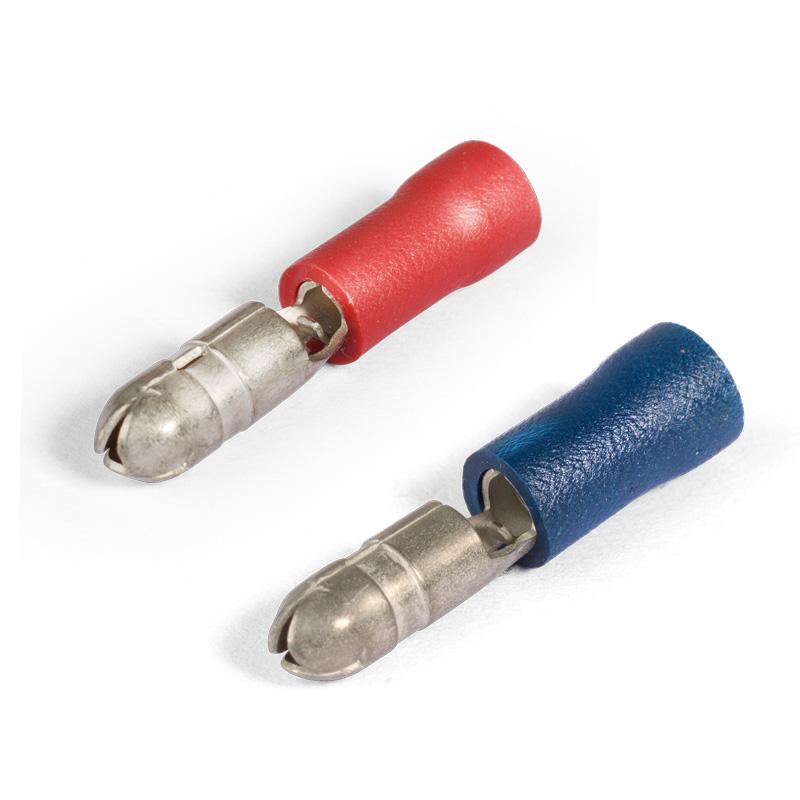

Разъемы штекерные изолированные «папа» с ПВХ манжетой: РШИ-П
Производитель —
Оценка (средняя 3)
Разъемы штекерные изолированные «папа» с ПВХ манжетой Тип : РШИ-П по ТУ 3424-001-59861269-2004
Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
Материал изоляции: самозатухающий...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Разъемы штекерные изолированные «папа» с ПВХ манжетой: РШИ-П
Разъемы штекерные изолированные «папа» с ПВХ манжетой
Тип : РШИ-П
по ТУ 3424-001-59861269-2004
- Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
- Комплиментарны ответным разъемам РШИ-М
- Опрессовка проводника поверх изолирующей манжеты
| Наименование | Сечение (мм²) | Ток, А | D(мм) | L(мм) | P(мм) | d₁(мм) |
|---|---|---|---|---|---|---|
| РШИ-П 1.5-4 | 0.5–1.5 | 10 | 4.0 | 21.5 | 10.2 | 1.7 |
| РШИ-П 2.5-4 | 1.5-2.5 | 15 | 4.0 | 21.0 | 10.6 | 2.3 |
Документация — Разъемы штекерные изолированные «папа» с ПВХ манжетой: РШИ-П
Формат файла PDFРазмер файла 233.89 Кб.
