Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660КГнг(A)-LS Nx3эхS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ Nx3эхS
Производитель —
Оценка (средняя 5)

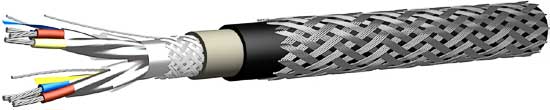

Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в индивидуальном экране из алюмолавсановой ленты с контактным...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660КГнг(A)-LS Nx3эхS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ Nx3эхS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660КГнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660КГнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 660КГнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660КГнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660КГнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 660КГнг (A)-LS), П1б.8.1.2.1 (СКАБ 660КГнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 17,4 | 17,6 | 18,9 | 20,6 | 23,0 | 23,5 | 24,6 | 28,8 | 29,9 | 31,4 | 32,9 | 36,3 | 40,9 |
| 0,75 | 17,9 | 18,1 | 19,5 | 21,2 | 23,7 | 24,2 | 25,3 | 29,7 | 30,8 | 32,3 | 33,9 | 37,4 | 42,1 |
| 1,0 | 18,6 | 19,0 | 20,5 | 23,0 | 24,8 | 25,3 | 26,7 | 31,5 | 32,4 | 34,0 | 35,8 | 40,2 | 44,5 |
| 1,5 | 20,2 | 20,4 | 22,8 | 24,8 | 26,9 | 27,5 | 29,1 | 34,3 | 35,3 | 37,1 | 39,0 | 43,7 | 49,9 |
| 2,5 | 22,9 | 23,2 | 25,1 | 27,5 | 30,5 | 31,1 | 32,8 | 38,2 | 40,1 | 42,1 | 45,3 | 50,4 | 56,1 |
Расчетная масса 1 км кабелей,
кг/км
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |||||||
| 0,5 | 283,1 | 327,9 | 389,0 | 452,3 | 548,8 | 602,5 | 660,4 | 818,6 | 926,9 | 1033,2 | 1148,0 | 1368,2 | 1652,9 | ||||||
| 0,75 | 297,3 | 344,3 | 408,5 | 474,9 | 576,2 | 632,6 | 693,4 | 859,5 | 973,2 | 1084,9 | 1205,4 | 1436,6 | 1735,5 | ||||||
| 1,0 | 329,8 | 387,9 | 461,2 | 568,5 | 653,3 | 716,4 | 792,5 | 996,0 | 1119,0 | 1258,5 | 1395,1 | 1723,4 | 2022,1 | ||||||
| 1,5 | 389,4 | 466,5 | 591,5 | 695,0 | 797,6 | 885,5 | 998,1 | 1233,9 | 1403,7 | 1579,1 | 1757,6 | 2177,6 | 2740,1 | ||||||
| 2,5 | 516,3 | 629,4 | 766,9 | 913,4 | 1087,9 | 1216,0 | 1349,1 | 1652,4 | 1941,6 | 2198,9 | 2617,5 | 3173,5 | 3764,0 | ||||||
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660КГнг (A)-LS | СКАБ 660КГнг (A)-HF-ХЛ | СКАБ 660КГнг (A)-LS | СКАБ 660КГнг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
