Кабели с изоляцией из Этилен-Пропиленовой Резины (HEPR) RG7

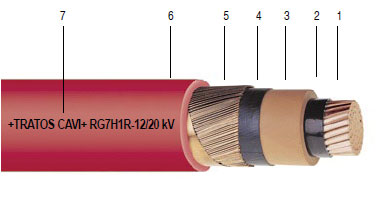

ОДНОЖИЛЬНЫЙ КАБЕЛЬ

1. Медная или алюминиевая круглая скрученная уплотненная жила
2. Экструдированный полупроводниковый слой
3. Изоляция из HEPR  (этиленпропиленовая резина)
4. Экструдированный полупроводниковый слой
5. Экран из медной проволоки
6. Внешняя оболочка из ПВХ
7. Маркировка

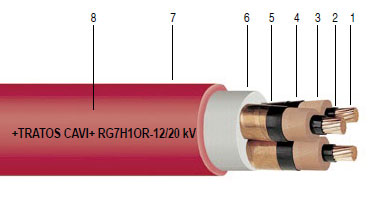

ТРЕХЖИЛЬНЫЙ КАБЕЛЬ

1. Медная круглая скрученнаяуплотненная жила
2. Экструдированныйполупроводниковый слой
3. Изоляция из HEPR (этиленпропиленовая резина)
4. Экструдированныйполупроводниковый слой
5. Экран из медной ленты
6. Негигроскопический наполнитель
7. Внешняя оболочка из ПВХ
8. Маркировка

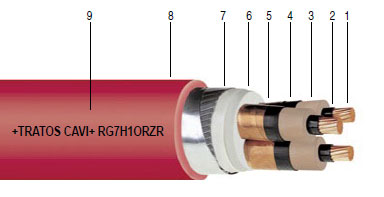

ТРЕХЖИЛЬНЫЙ БРОНИРОВАННЫЙ КАБЕЛЬ

1. Медная или алюминиевая круглая скрученная жила
2. Экструдированный полупроводниковый слой
3. Изоляция из HEPR (этиленпропиленовая резина)
4. Экструдированный полупроводниковый слой
5. Экран из медной ленты
6. Негигроскопический наполнитель
7. Броня из плоского провода из оцинкованной стали
8. Внешняя оболочка из ПВХ
9. Маркировка

Введение в кабели среднего напряжения (этиленпропиленовая резина)

Данная брошюра послужит инженерам руководством в выборе размеров проводников и установке кабельных систем. Предоставлена информация по общей площади поперечного сечения, наружному диаметру, весу, радиусу сгибания и обработке кабелей. Кроме того, возможен выбор емкости кабеля по току и различных факторов для любых условий установки, отличающихся от расчетных условий в таблицах.

Технические стандарты

CEI 20-13 Кабели с резиновой изоляцией и номинальным напряжением 1—30 кВ
Uo/U (Um) 1,8/3 (3,6) 3,6/6 (7,2) кВ 6/10 (12) кВ 8,7/15 (17,5) кВ 126/20 (24) кВ 18/30 (36) кВ

CEI 20-66 Силовые кабели с экструдированной изоляцией и номинальным напряжением от 30 кВ
(Um 42 кВ) до 150 кВ (Um 170 кВ) Uo/U (Um) 26/45 (52) кВ

CEI 20-29 Проводник изолированных кабелей

EN 50265 Испытание на вертикальное распространение пламени для одного изолированного проводника или кабеля

CEI 20-21 Расчет номинального тока

CEI 11-17 Системы генерирования, передачи и распределения электроэнергии — установка кабелей

Ключевые коды кабелей

A — Алюминиевый проводник

R — Проводник 2-го класса (отсутствие букв перед R означает медный проводник)

E4 — Полиэтиленовая изоляция (XLPE)

G7 — Изоляция из высококачественного этилен-пропиленового каучука (HEPR) (этиленпропиленовая резина)

H1 — Ленты или экран из медной проволоки

H5 — Продольно термосваренная алюминиевая лента

R — ПВХ—оболочка из поливинилхлорида

E — Полиэтиленовая оболочка

M1 — LS0H — малодымящий и безгалогенный состав

O — Средние три фазы под одной и той же наружной оплеткой

A — Броня из стальной оплетки

AH6 — Рифленая алюминиевая электросварная лента

H6 — Рифленая стальная электросварная лента

H9 — Рифленая стальная термосваренная лента

Z — Броня из плоского стального провода

N — Броня из стальной ленты

NA — Броня из алюминиевой ленты

F (SWA) — Броня из стального провода

FA (AWA) — Броня из алюминиевого провода

X — Три объединенных средних одножильных кабеля в оболочке

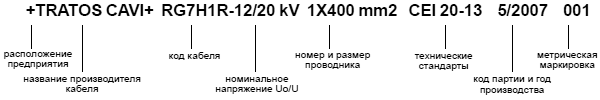

Маркировка кабелей

В целях предоставления идентификационных данных о типе кабеля, информации о производителе кабеля и возможности контроля кабелей в соответствии с правилами гарантии качества на наружной оплетке всех кабелей всегда напечатан, выгравирован или отштампован полный код.

*Международный стандарт на отожженную медь

Замена металлического проводника

Рыночная цена металла тесно связана с возможностью существенной экономии денег, достигаемой за счет использования алюминиевых кабелей вместо медных. В этом случае выполняется расчет размера алюминиевого проводника, более крупного, чем медный. Используется следующая формула электрической эквивалентности:

Удельное сопротивление Cu 0,017241 Ом • м м² /м при 20° C
Удельное сопротивление Al 0,028264 Ом • м м² /м при 20° C

0,017241/0,028264= 0,61

На основании вышеуказанной эквивалентности алюминиевый кабель заменяется медным кабелем и наоборот:

Пример

Размер кабеля из Al 240 м м² • 0,61 = 146,40 м м² Cu (математический размер)
Следовательно, ближайший доступный стандартный размер составляет 150 м м² Cu
Размер кабели из Cu 240 м м²: 0,61 = 393,44 м м² Al (математический размер)
Следовательно, ближайший доступный стандартный размер составляет 400 м м² Al

Напряжение электрической изоляции

Изоляция из HEPR (этиленпропиленовая резина) подвергается экструзии одновременно с экраном по жиле и изоляционным экраном. Поверхности между внутренним полупроводниковым слоем и изоляцией из HEPR (этиленпропиленовая резина), а также между изоляцией и внешним полупроводниковым слоем не подвержены воздействию условий окружающей среды. Тройная экструзия при пропаривании или в сухом воздухе обеспечивает высокое качество продукции. Известно, что электрическое напряжение является максимальным на уровне поверхности проводника и снижается по мере приближения к внешнего изолирующего слоя.

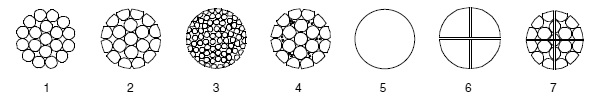

Во избежание пика напряжения в кабеле среднего напряжения применяются уплотненные металлические жилы с однородной и гладкой поверхностью. Кроме того, экструдированный экран по жиле обеспечивает однородное электрическое поле, способствующее продолжительному сроку службы кабеля.

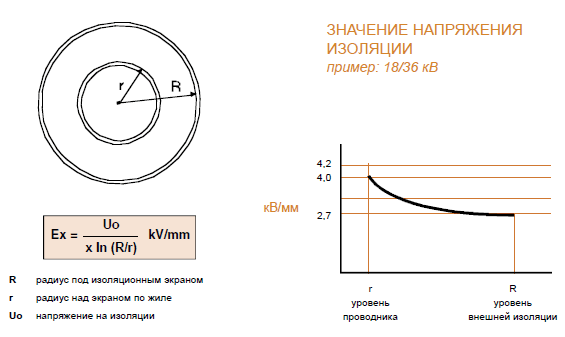

Толщина изоляции вычисляется по следующей формуле.

Кабели со специальными параметрами

ОГНЕСТОЙКИЙ — МАЛОДЫМЯЩИЙ — БЕЗГАЛОГЕННЫЙ (LS0H)

Пожар представляет собой наибольшую опасность для населения и оборудования, особенно внутри строений и в других пожароопасных местах. Очень частой причиной пожара является широкое использование кабелей. Они могут служить важным фактором воспламенения, распространения пламени, выделения кислых газов и черного дыма, очень опасных для людей.

С учетом прошлых трагических случаев были разработаны специальные кабели с особыми огнестойкими рабочими характеристиками, в конструкцию которых входят компоненты, не выделяющие агрессивных веществ при горении, не теряющие и не изменяющие своих основных свойств.

Огнестойкость - кабели соответствуют стандартам и нормативам разных стран, предусматривающим специальные испытания одножильных и многожильных кабелей на распространение пламени, с учетом определенного объема неметаллического материала на метр. Их свойства тесно связаны с количеством сгораемого материала, подверженного воздействию пламени, температуры и насыщения воздухом.

Коррозионно-активные горючие газы - материалы, не обладающие свойствами LS0H, при горении выделяют большое количество коррозионных и токсичных газов. Кабели нового поколения сокращают или полностью исключают их наличие.

Густой и бурый дым - при пожаре кабели, не обладающие свойствами LS0H, выделяют бурый дым, сильно препятствующий эвакуации людей, о чем свидетельствует специальное испытание для проверки остаточного света в дыму.

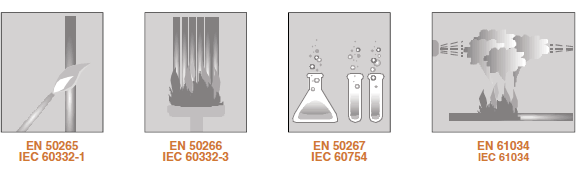

EN 50265, IEC 60332-1 Испытание на сопротивление вертикальному распространению пламени для одного изолированного проводника или кабеля

EN 50266, IEC 60332-3 Испытание на вертикальное распространение пламени для вертикально смонтированных пучков проводов или кабелей

 EN 50267, IEC 60754 Испытание на выделение газов из кабелей при горении материалов

 EN 61034, IEC 61034 Измерение плотности дыма от горящих кабелей в определенных условиях

Альтернативные виды кабелей

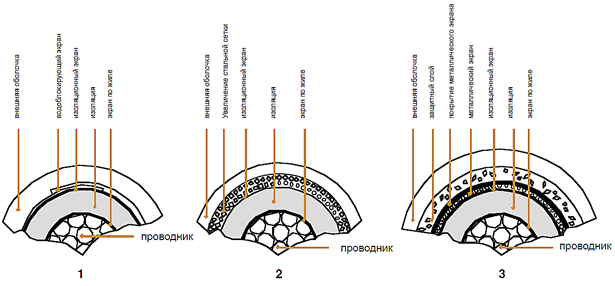

Возможно проектирование альтернативных видов кабелей с длительным сроком службы и значительной сопротивляемостью при специфических условиях эксплуатации, таких как сухой и влажный грунт, дождь и снег, работа под водой без покрытия, прямое воздействие солнца, места возможного разбивания кабелей и т. д.

Электромагнитное поле (ЭМП) является одной из основных технических причин, влияющих на условия окружающей среды, которое контролируется более обширным применением соответствующего металлического экрана кабеля.

1- Особенно подходит для установок, контактирующих с водой и влагой, благодаря применению экрана из продольно термосваренной алюминиевой ленты, абсолютно безопасной при поперечной затяжке.

2- В любых жилищных условиях, требующих ограниченный уровень ЭМП, обеспечивается электрический баланс экрана по жиле и экрана кабеля.

3- Коренной кабель - коммерчески доступный фирменный кабель с алюминиевым или медным проводником, который оснащен неметаллической механической защитой, изготовленной из пластикового слоя под наружной оплеткой и смягчающей тяжелые удары во избежание повреждения нижнего металлического экрана кабеля.

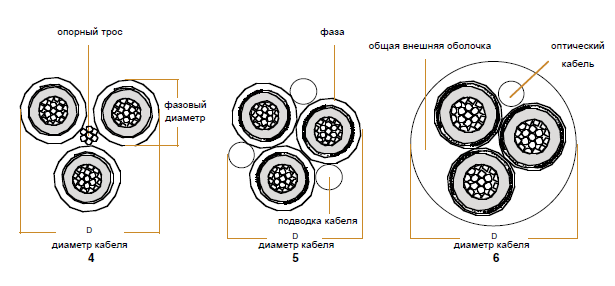

4- Самоподдерживающийся кабель для воздушных установок, который содержит трос со стальной облицовкой, вставленный в центр трех однофазных проводов. Такой трос можно заменить неметаллическим тросом. Это предусматривает новую конструкцию кабеля с увеличенным размером экрана, обеспечивающего разряд при коротком замыкании в электрической цепи.

5- Трехфазный подземный кабель с подводкой дополнительных кабелей.

6- Комбинированный кабель MT и FO, чьи трехфазные силовые компоненты и телекоммуникационный составной волоконно-оптический кабель работают под одной и той же наружной оплеткой.

Кабели с металлической броней

Возможно проектирование нескольких разных типов брони для защиты кабелей от разбивания, ударов, толчков, порезов, истирания и т. д. Кроме того, во избежание электрической индукции в однофазных кабелях броню следует изготавливать из немагнитных металлов, таких как медь, алюминий, бронза и т. д. Броня из стальной оплетки — несколько слоев проволочной оплетки, свитых в противоположные стороны. Проволочная броня — слой проволоки круглого сечения.

Ленточная броня — двойные ленты, свернутые открытыми спиралями в одном направлении, вторая лента покрывает нижнее пространство.

Рифленая броня — одинарная продольная гладкая лента, рифленая специальным инструментом.

Броня из плоского провода — слой свернутых плоских проводов с противоположной лентой, намотанной открытыми спиралями.

	A броня из стальной оплетки
	F (SWA) слой свернутой стальной проволоки круглого сечения FA (AWA) слой свернутой алюминиевой проволоки круглого сечения
	N двойные стальные ленты, свернутые открытыми спиралями, вторая лента покрывает нижнее пространство NA двойные алюминиевые ленты, свернутые открытыми спиралями, вторая лента покрывает нижнее пространство
	AH6 рифленая алюминиевая лента с продольным нахлестом H6 рифленая стальная электросварная лента с продольным нахлестом H9 рифленая стальная термосваренная лента с продольным нахлестом
	Z слой свернутых стальных плоских проводов с противоположной стальной лентой, намотанной открытыми спиралями

Расчет AWG

Любой оператор, работающий на рынке систем AWG, может воспользоваться следующей таблицей для преобразования м м² в AWG или CM (круговой мил) и наоборот. Помните о неизбежных приблизительных расчетах, обусловленных размерами стандартной метрической системы мер.

Система контроля качества

Наша система контроля качества включает два сертификата:

Basec (Великобритания) и Aenor (E) в соответствии с ISO 9001, относящиеся к производству, закупке сырья, проектированию и конечному испытанию, включая различные типы документов.

Система контроля качества Tratos находится под постоянным контролем инспекторов по аудиту.

Условия для номинального тока

Указанные в следующих списках значения номинального тока были вычислены в соответствии со стандартом IEC 60287

Значения номинального тока относятся к следующим условиям:

Максимальная температура проводника 90° C

Температура окружающей среды для установки на открытом воздухе 30° C

Температура окружающей среды для подземной установки 20° C

Глубины заложения

0,8 м для напряжения U = 3,0 ÷ 10 кВ

1,0 м для напряжения U = 15 ÷ 30 кВ

1,2 м для напряжения U = 45 кВ

Термическая сопротивляемость (Rt)

Заземление 100 и 200° C. см/Вт

Изоляция из HEPR 450° C. см/Вт

Внешняя оболочка из ПВХ 500° C. см/Вт

Соединенные металлические экраны (стандартного размера 6 м м²) подключены к заземлению.

Выбор кабелей для системы переменного тока
