1605 DS8
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Мощность Макс. температура перекачиваемой жидкости T 50 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 10 бар Номинальные внутренние...
Запросить консультацию
Заказать продукцию
Характеристики
Отзывы и комментарии
Характеристики — 1605 DS8

Технический паспорт

Характеристики

Габаритный чертеж

Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax10 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSG2A
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2ВЅ
Число секций5
Количество резервных насосов1
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P24.00 кВт
Номинальный ток 3~230 В, 50 Гц IN13.50 A
Номинальный ток 3~400 В, 50 Гц IN7.80 A
КПД электродвигателя ηm 50% 84,3 %
КПД электродвигателя ηm 75% 85,7 %
КПД электродвигателя ηm 100% 85,8 %
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Данные для заказа
ИзделиеWilo
Тип1605 DS8
Арт.-№2540131
Вес, прим. m415 кг

Размеры и габаритные чертежи

Габаритный чертеж

Номинальные внутренние диаметры трубы с напорной стороны RPD

R 2ВЅ

Номинальные внутренние диаметры трубы на стороне всасывания RPS

G2A

Размеры H

1650 мм

Размеры H1

120 мм

Размеры H2

1535 мм

Размеры H3

28 мм

Размеры HP

1001 мм

Размеры HS

1642 мм

Размеры L

500 мм

Размеры L1

2243 мм

Размеры L3

141 мм

Размеры L5

638 мм

Размеры L4

535 мм

Размеры LS

760 мм

Размеры P

800 мм

Размеры P3

760 мм

Размеры B

1535 мм

Размеры B1

1030 мм

Размеры B2

990 мм

Размеры B3

230 мм

Характеристики

Характеристики

Схема подключения

Схема подключения

FLA Compact-2, с прямым пуском

AX0: Электроподключение к сети

AX1: Подсоединение насоса

AX2: Манометрический выключатель/контур датчика предельных значений

AX3: защита от недостатка воды; 1, 2 – соединитель X20; 1, 2, 3 – электроды уровня

AX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)

AX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности; 8, 9 – соединитель X20; 10, 11 – контроль аварийного перелива (сигнализация)

AX9: беспотенциальный контакт; 1, 2 – контроль сети питания

AX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)

AX20: 1, 2 – клеммная колодка X21 (клеммная коробка приемного резервуара); 3, 4 – клеммная колодка X21 (клеммная коробка приемного резервуара)

AX21: 1, 2 – поплавковый выключатель, датчик уровня; 3, 4 – контроль аварийного перелива (поплавковый выключатель)

BX0: Электроподключение к сети

BX1: Подсоединение насоса

BX2: манометрический выключатель 2 / контур датчика предельных значений; 1, 2 – манометрический выключатель 2; 3, 4 – манометрический выключатель 3

BX3: защита от недостатка воды; 1, 2 – соединитель X20; 1, 2, 3 – электроды уровня

BX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)

BX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности

BX9: беспотенциальный контакт; 1, 2 – контроль сети питания

BX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)

BX20: 1, 2 клеммная колодка X21 (клеммная коробка приемного резервуара)

BX21: 1, 2 поплавковый выключатель, датчик уровня

Данные для заказа

Данные для заказа
ИзделиеWilo
Тип1605 DS8
Арт.-№2540131
Номер EAN4048482427706
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg415
Длина (нетто) mm2243
Ширина (нетто) mm800
Высота (нетто) mm1790
Вид упаковкиСпециальная палета
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

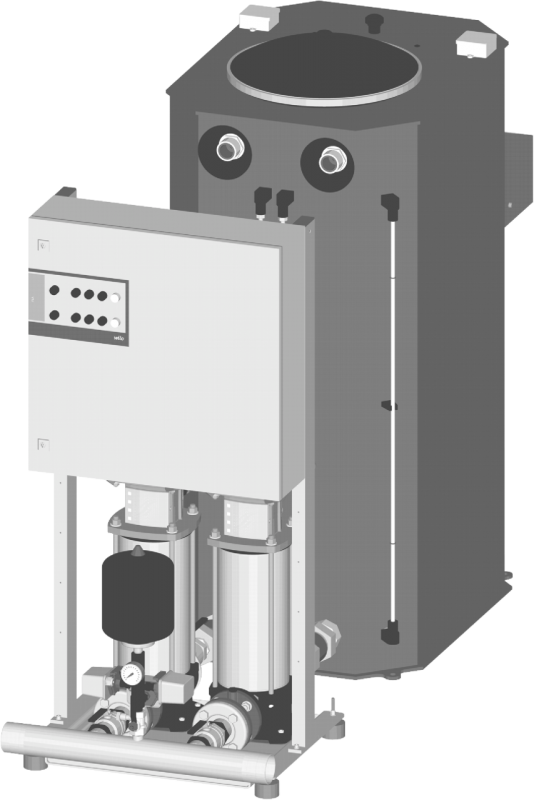

Установка повышения давления в виде полностью автоматической компактной двухнасосной установки (резервирование 100%) для пожаротушения в соответствии с DIN 14462, состоящая из следующих компонентов:

Приемный резервуар (540 л) с разрешением к применению в питьевом водоснабжении. Нормальновсасывающий вертикальный многоступенчатый высоконапорный центробежный насос из нержавеющей стали с трехфазным электродвигателем. Уплотнение вала посредством стандартного скользящего торцового уплотнения кассетного типа (насосы Helix). Мембранный напорный бак (объем 8 л), интегрированный обратный клапан, запорная арматура с всасывающей и напорной стороны (заблокирована от случайного включения), манометрический выключатель и манометр для автоматического управления установкой. В серийном исполнении с защитой насоса посредством отбора минимальных объемов через байпас, без вспомогательной энергии

Прибор управления FLA для установок пожаротушения согласно DIN 14462, спроектированный в соответствии с требованиями TÜV.

Прибор управления интегрирован в корпус из листовой стали, покрыт структурным лаком RAL 7035. Встроенная защита электродвигателя, предназначенная только для сигнализации неисправностей. В тестовом режиме защита электродвигателя активна.

Переключатель Ручной режим-Автоматический режим. В автоматическом режиме управление насосом осуществляется манометрическим выключателем, возможно расширение до 8 контактов (при последовательном подключении), например внешнего включения/выключения, концевых выключателей и т. д. (более 8 контактов — по запросу). Все сигналы манометрического выключателя и концевого выключателя снабжены системой контроля обрывов и короткого замыкания.

Установка с программируемым таймером для регулярных пробных пусков и программируемой задержкой выключения. Реле защиты от сухого хода, напр., для подключения поплавковых выключателей отсутствия воды в накопительных резервуарах WILO FLA или электродов для определения уровня и т. д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В тестовом режиме защита от отсутствия воды активна.

С сигнальными лампами готовности к работе (зеленая), насос ВКЛ.(зеленая), неисправность (красная), внешний запуск (белая), а также сухими контактами готовности к работе, насос ВКЛ. и обобщенной сигнализации неисправности.

Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.

Резервуар может подключаться непосредственно к стороне всасывания насосов.

Дополнительная информация по установкам с максимальным конечным давлением (входное давление + напор при нулевой подаче) > 8,0 бар: Заказчик должен принять соответствующие меры для того, чтобы на каждом настенном гидранте не превышалось гидравлическое давление в 8 бар и гидростатическое давление в 12 бар.

Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Число секций5
Количество резервных насосов1
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P24.00 кВт
Номинальный ток 3~230 В, 50 Гц IN13.50 A
Номинальный ток 3~400 В, 50 Гц IN7.80 A
КПД электродвигателя ηm 50% 84,3 %
КПД электродвигателя ηm 75% 85,7 %
КПД электродвигателя ηm 100% 85,8 %
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSG2A
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2ВЅ
Данные для заказа
Вес, прим. m415 кг
Тип1605 DS8
Арт.-№2540131

Купить 1605 DS8 в регионе Ярославль.
