Wilo-FLA Compact-2 Helix V

Технический паспорт

Характеристики

Габаритный чертеж

Размеры и габаритные чертежи

Габаритный чертеж

Номинальные внутренние диаметры трубы с напорной стороны RPD

Номинальные внутренние диаметры трубы на стороне всасывания RPS

Размеры H

Размеры H1

Размеры H2

Размеры H3

Размеры HP

Размеры HS

Размеры L

Размеры L1

Размеры L3

Размеры L5

Размеры L4

Размеры LS

Размеры P

Размеры P3

Размеры B

Размеры B1

Размеры B2

Размеры B3

Характеристики

Характеристики

Схема подключения

Схема подключения

FLA Compact-2, с прямым пуском

AX0: Электроподключение к сети

AX1: Подсоединение насоса

AX2: Манометрический выключатель/контур датчика предельных значений

AX3: защита от недостатка воды; 1, 2 – соединитель X20; 1, 2, 3 – электроды уровня

AX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)

AX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности; 8, 9 – соединитель X20; 10, 11 – контроль аварийного перелива (сигнализация)

AX9: беспотенциальный контакт; 1, 2 – контроль сети питания

AX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)

AX20: 1, 2 – клеммная колодка X21 (клеммная коробка приемного резервуара); 3, 4 – клеммная колодка X21 (клеммная коробка приемного резервуара)

AX21: 1, 2 – поплавковый выключатель, датчик уровня; 3, 4 – контроль аварийного перелива (поплавковый выключатель)

BX0: Электроподключение к сети

BX1: Подсоединение насоса

BX2: манометрический выключатель 2 / контур датчика предельных значений; 1, 2 – манометрический выключатель 2; 3, 4 – манометрический выключатель 3

BX3: защита от недостатка воды; 1, 2 – соединитель X20; 1, 2, 3 – электроды уровня

BX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)

BX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности

BX9: беспотенциальный контакт; 1, 2 – контроль сети питания

BX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)

BX20: 1, 2 клеммная колодка X21 (клеммная коробка приемного резервуара)

BX21: 1, 2 поплавковый выключатель, датчик уровня

Данные для заказа

Описание изделия

Полный текст

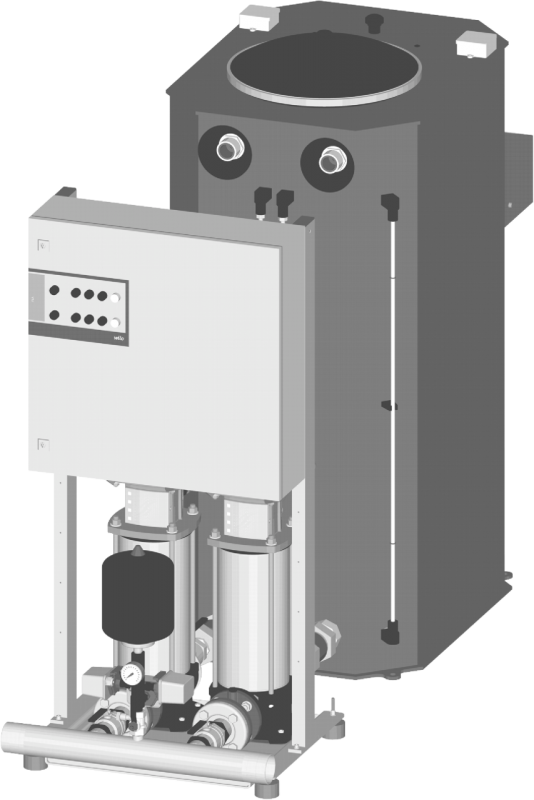

Установка повышения давления в виде полностью автоматической компактной двухнасосной установки (резервирование 100%) для пожаротушения в соответствии с DIN 14462, состоящая из следующих компонентов:

Приемный резервуар (540 л) с разрешением к применению в питьевом водоснабжении. Нормальновсасывающий вертикальный многоступенчатый высоконапорный центробежный насос из нержавеющей стали с трехфазным электродвигателем. Уплотнение вала посредством стандартного скользящего торцового уплотнения кассетного типа (насосы Helix). Мембранный напорный бак (объем 8 л), интегрированный обратный клапан, запорная арматура с всасывающей и напорной стороны (заблокирована от случайного включения), манометрический выключатель и манометр для автоматического управления установкой. В серийном исполнении с защитой насоса посредством отбора минимальных объемов через байпас, без вспомогательной энергии

Прибор управления FLA для установок пожаротушения согласно DIN 14462, спроектированный в соответствии с требованиями TÜV.

Прибор управления интегрирован в корпус из листовой стали, покрыт структурным лаком RAL 7035. Встроенная защита электродвигателя, предназначенная только для сигнализации неисправностей. В тестовом режиме защита электродвигателя активна.

Переключатель Ручной режим-Автоматический режим. В автоматическом режиме управление насосом осуществляется манометрическим выключателем, возможно расширение до 8 контактов (при последовательном подключении), например внешнего включения/выключения, концевых выключателей и т. д. (более 8 контактов — по запросу). Все сигналы манометрического выключателя и концевого выключателя снабжены системой контроля обрывов и короткого замыкания.

Установка с программируемым таймером для регулярных пробных пусков и программируемой задержкой выключения. Реле защиты от сухого хода, напр., для подключения поплавковых выключателей отсутствия воды в накопительных резервуарах WILO FLA или электродов для определения уровня и т. д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В тестовом режиме защита от отсутствия воды активна.

С сигнальными лампами готовности к работе (зеленая), насос ВКЛ.(зеленая), неисправность (красная), внешний запуск (белая), а также сухими контактами готовности к работе, насос ВКЛ. и обобщенной сигнализации неисправности.

Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.

Резервуар может подключаться непосредственно к стороне всасывания насосов.

Дополнительная информация по установкам с максимальным конечным давлением (входное давление + напор при нулевой подаче) > 8,0 бар: Заказчик должен принять соответствующие меры для того, чтобы на каждом настенном гидранте не превышалось гидравлическое давление в 8 бар и гидростатическое давление в 12 бар.
