Контрольные гибкие кабели с ПВХ-изоляцией

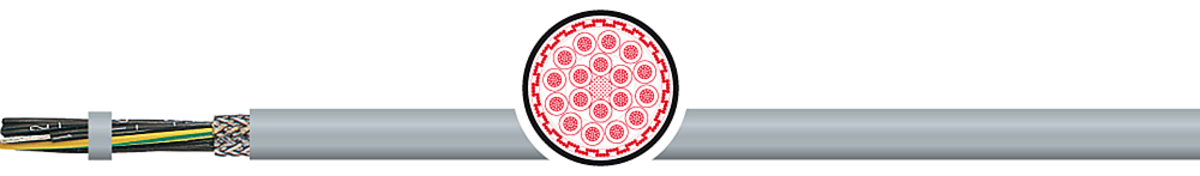

2-NORM TRAY-CY TC-ER MTW UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех. нагрузок. Для постоянной прокладки и для гибкого присоединения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2-NORM TRAY-CY TC-ER MTW UL/CSA
Применение
Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех. нагрузок. Для постоянной прокладки и для гибкого присоединения в свободном движении, без растягивающей нагрузки, без прин. управления движением. Применяется в сухих и влажных помещениях (в том числе при наличии смеси воды и масел). TC-ER (Tray Cable - Exposed Run) разрешен для открытой прокладки между кабельным лотком и пром. машинами / устройствами в соотв. NEC 336.10(7)
Особенности
- Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости устойчива к воздействию кислот и щелочей.
- Маслостойкий в соотв. UL OIL RES I.
- Водостойкий в соотв. сUL wet approval 75°C.
- Соответствие нормам UL/CSA до 600 В или 1кВ разрешает параллельную прокладку этого кабеля с др.кабелями ном напряжением до 600 В или 1000В соответственно.
- Одобрен TC-ER (Tray Cable - Exposed Run) Совместим со станками согл. UL MTW(Machine Tool Wire).
Характеристики кабеля 2-NORM TRAY-CY TC-ER MTW UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | ПВХ |
| Маркировка жил | сог.DIN VDE 0293 черные жилы с белыми цифрами, от 3 жил-с зел/желтой жилой |
| Контактная защита | фольга из полиэстера |
| Маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| Минимальный радиус изгиба (подвижный) | 20 x d |
| Минимальный радиус изгиба (стационарный) | 6 x d |
| Номинальное напряжение | 600 В (TC и MTW); 1000 В (WTTC & AWM); IEC: 0,6/1 кВ |
| Испытательное напряжение | 6 кВ |
| Нормы | UL в соотв UL1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
| Общий экран | медная луженая оплетка, плотность покрытия ок. 85% |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -5 °C / +90 °C |
| Рабочая температура (стационарный) | -40 °C / +90 °C |
| Свойства изоляции | не распространяет горение, согл. IEC 60332-1, IEC 60332-3A и UL категория FT4/IEEE |
| Сопротивление проводника | согл. IEC 60228 кл. 5 |
| Способ скрутки | послойный повив жил |
| Стандарт | UL 1277, UL 1063 (MTW), NEC 336.10 (7) class1, Div. 2 в соотв. NEC Art. 336, 392, 501 |
| Структура проводника | согл. согл. IEC 60228 кл. 5, UL 83 cтандарт |
| Цвет оболочки |
серый RAL 7001 |
Примечание
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC).
- Согласно UL1277+1063 & UL/CSA признан согл. UL Style 10012+2587
- Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC "National Electric Code"Art. 336, 392, 501
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1004180 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 10,5 | 4G1,5 (AWG16) | 90,2 | 177 |
| 1004183 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 12,4 | 7G1,5 (AWG16) | 142,7 | 278 |
| 1004189 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 11,4 | 4G2,5 (AWG14) | 133 | 228 |
| 1004195 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 13 | 4G4 (AWG12) | 211,2 | 350 |
| 1004198 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 15,3 | 4G6 (AWG10) | 296,4 | 450 |
| 1004200 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 19,4 | 4G10 (AWG8) | 474,6 | 718 |
| 1004202 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 24,6 | 4G16 (AWG6) | 756,5 | 1 162,00 |
| 1004204 | 2-NORM TRAY-CY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 28,1 | 4G25 (AWG4) | 1 128,20 | 1 616,00 |
