Контрольные гибкие кабели с ПВХ-изоляцией

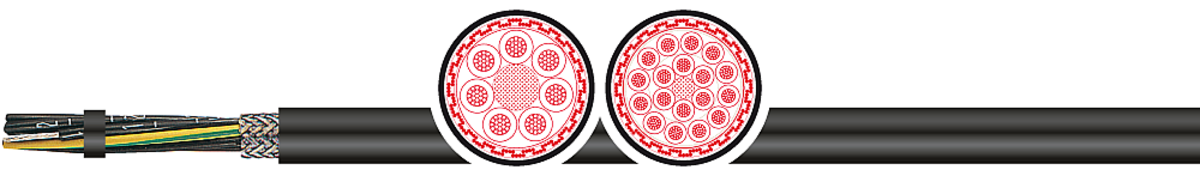

2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Кабель управления повышенной маслостойкости, для прокладки в кабельных лотках и кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех.нагрузок. Для постоянной прокладки и гибкого присоединения в свободном...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA
Применение
Кабель управления повышенной маслостойкости, для прокладки в кабельных лотках и кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех.нагрузок. Для постоянной прокладки и гибкого присоединения в свободном движении, без напряжения при растяжении, без принуд. управления движением, для прокладки снаружи, в сухих и влажных помещениях (в том числе с присутствием смеси воды и масел) и в землю. TC-ER (Tray Cable - Exposed Run) разрешен для открытой проводки между кабельным лотком и пром.машинами / устройствами в соотв. NEC 336.10(7)
Особенности
- Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости, устойчива к воздействию кислот и щелочей.
- Маслостойкий в соотв. UL OIL RES I. Водостойкий в соотв. сUL wet approval 75°C.
- Устойчив к УФ-излучению в соответствии с EN 50396 и HD 605 A1; солнцеустойчив в соответствии с UL 1581
- Для прокладки в землю
- Соответствие нормам UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с др. кабелями номинальным напряжением до 600 В.
- Одобрен TC-ER (Tray Cable - Exposed Run)
- Совместим со станками согл. UL MTW (Machine Tool Wire).
- Рекомендуется для электромагнитной совместимости (ЭМС).
Характеристики кабеля 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | ПВХ |
| Маркировка жил | сог.DIN VDE 0293 черные жилы с белыми цифрами, от 3 жил-с зел/желтой жилой |
| Маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий, UL 75 °C) |
| Минимальный радиус изгиба (подвижный) | 20 x d |
| Минимальный радиус изгиба (стационарный) | 6 x d |
| Номинальное напряжение | 600 В (TC und MTW);1000 В (AWM) |
| Испытательное напряжение | 6 кВ |
| Нормы | UL 1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
| Общий экран | медная луженая оплетка плотность покрытия ок.85%(+/-5%) |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -5 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM) |
| Рабочая температура (стационарный) | -40 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM) |
| Свойства изоляции | не распространяет горение IEC 60332-1, IEC 60332-3A и UL category FT4/IEEE |
| Сопротивление проводника | UL в соотв UL1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
| Способ скрутки | послойный повив жил |
| Стандарт | UL 1277, UL 1063 (MTW), NEC 336.10 (7) class1, Div. 2 в соотв. NEC Art. 336, 392, 501 |
| Структура проводника | согл. согл. IEC 60228 кл. 5, UL 83 cтандарт |
| Цвет оболочки | черный цвет RAL9005 |
| Экран | алюминивая фольга поверх полиэстерной |
Примечание
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC).
- Согласно UL1277+1063 & UL/CSA признан согл. UL Style 10012+2587
- Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC "National Electric Code"Art. 336, 392, 501
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1004319 | 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 8,5 | 2X1 (AWG18) | 44 | 101 |
| 1004328 | 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 9,7 | 3G1,5 (AWG16) | 73 | 145 |
| 1004337 | 2-NORM TRAY-CY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 11,4 | 4G2,5 (AWG14) | 136 | 240 |
