Контрольные гибкие кабели с ПВХ-изоляцией

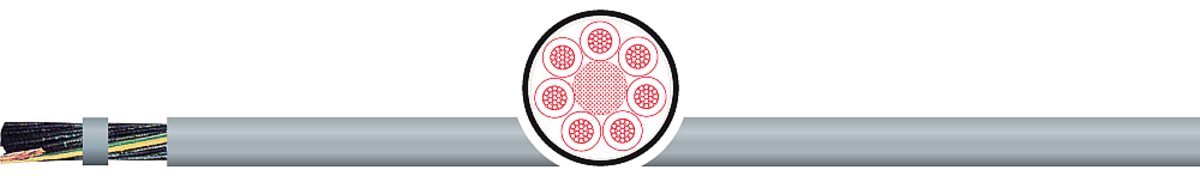

2-NORM TRAY TC-ER MTW UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Кабель повышеной маслостойкости используется в качестве контрольного, соединительного и кабеля управления для прокладки в кабельных каналах для подключения машин и механизмов. Для средних механических нагрузок, неподвижной прокладки...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2-NORM TRAY TC-ER MTW UL/CSA
Применение
Кабель повышеной маслостойкости используется в качестве контрольного, соединительного и кабеля управления для прокладки в кабельных каналах для подключения машин и механизмов. Для средних механических нагрузок, неподвижной прокладки и гибкого применения в свободном движении без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (включая смесь воды и масел). TC-ER (Tray Cable - Exposed Run) согл. NEC 336.10(7)
Особенности
- Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости устойчива к воздействию кислот и щелочей.
- Маслостойкий в соотв. UL OIL RES I.
- Водостойкий в соотв. сUL wet approval 75°C.
- Соответствие нормам UL/CSA до 600 В или 1кВ разрешает параллельную прокладку этого кабеля с др.кабелями ном напряжением до 600 В или 1000В соответственно.
- Одобрен TC-ER (Tray Cable - Exposed Run)
- Совместим со станками согл. UL MTW (Machine Tool Wire).
Характеристики кабеля 2-NORM TRAY TC-ER MTW UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | ПВХ |
| Маркировка жил | согл. DIN VDE 0293 черные жилы с белыми цифрами >3 жил с зелено-желтой жилой |
| Маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| Минимальный радиус изгиба (подвижный) | 13 x d |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | 600 В (TC и MTW); 1000 В (WTTC & AWM); IEC: 0,6/1 кВ |
| Испытательное напряжение | 6 кВ |
| Нормы | UL в соотв UL1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -5 °C / +90 °C |
| Рабочая температура (стационарный) | -40 °C / +90 °C |
| Свойства изоляции | не распространяет горение, согл. IEC 60332-1, IEC 60332-3A и UL категория FT4/IEEE |
| Сопротивление проводника | согл. IEC 60228 кл. 5 |
| Способ скрутки | послойный повив жил |
| Стандарт | UL 1277, UL 1063 (MTW), NEC 336.10 (7) class1, Div. 2 в соотв. NEC Art. 336, 392, 501 |
| Структура проводника | согл. согл. IEC 60228 кл. 5, UL 83 cтандарт |
| Цвет оболочки | серый RAL 7001 |
Примечание
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC).
- Согласно норм UL1277+ 1063 & UL/CSA признан согл. UL Style 10012+2587
- Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC""National Electric Code""Art. 336, 392, 501
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1003402 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 7,9 | 2X1 (AWG18) | 19,2 | 87 |
| 1003568 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 8,3 | 3G1 (AWG18) | 28,8 | 102 |
| 1004135 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 10,8 | 7G1 (AWG18) | 67,2 | 218 |
| 1004136 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 14,7 | 12G1 (AWG18) | 115,2 | 335 |
| 1004137 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 17,1 | 18G1 (AWG18) | 172,8 | 466 |
| 1004138 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 19,5 | 25G1 (AWG18) | 240 | 617 |
| 1004140 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 9,1 | 3G1,5 (AWG16) | 43,2 | 127 |
| 1004141 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 9,9 | 4G1,5 (AWG16) | 57,6 | 155 |
| 1004143 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 11,8 | 7G1,5 (AWG16) | 100,8 | 272 |
| 1004144 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 16,1 | 12G1,5 (AWG16) | 172,8 | 421 |
| 1004145 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 18,8 | 18G1,5 (AWG16) | 259,2 | 594 |
| 1004148 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 9,9 | 3G2,5 (AWG14) | 72 | 166 |
| 1004149 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 10,8 | 4G2,5 (AWG14) | 96 | 205 |
| 1004150 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 11,9 | 5G2,5 (AWG14) | 120 | 251 |
| 1004151 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 13 | 7G2,5 (AWG14) | 168 | 393 |
| 1004155 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 12,4 | 4G4 (AWG12) | 153,6 | 290 |
| 1004158 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 14,5 | 4G6 (AWG10) | 230,4 | 410 |
| 1004160 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 18,6 | 4G10 (AWG8) | 384 | 679 |
| 1004162 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 23,8 | 4G16 (AWG6) | 614,4 | 1 109,00 |
| 1004164 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 27,3 | 4G25 (AWG4) | 960 | 1 569,00 |
| 1004170 | 2-NORM TRAY TC-ER MTW UL/CSA | 0,6/1 KV, GRAU RAL 7001 | 9,9 | 5G1 (AWG18) | 48 | 150 |
