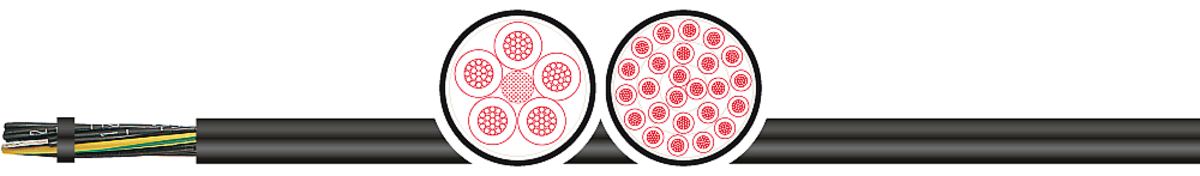

Контрольные гибкие кабели с ПВХ-изоляцией
2-NORM TRAY+UV DB TC-ER MTW UL/CSA
Производитель —
Оценка (средняя 0)
Применение
Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех.нагрузок. Для постоянной прокладки и гибкого присоединения в свободном...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2-NORM TRAY+UV DB TC-ER MTW UL/CSA
Применение
Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех.нагрузок. Для постоянной прокладки и гибкого присоединения в свободном движении, без напряжения при растяжении, без принуд. управления движением, для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), а также для наружной прокладки и в земле. TC-ER (Tray Cable - Exposed Run) разрешен для наружной прокладки между кабельным лотком и пром.машинами / устройствами в соотв. NEC 336.10(7)
Особенности
- Cпец. внешняя ПВХ-оболочка повышенной маслостойкости, устойчива к воздействию кислот и щелочей. Маслостойкий в соотв. UL OIL RES I.
- Водостойкий в соотв. сUL wet approval 75°C.
- Устойчив к УФ-излучению в соответствии с EN 50396 и HD 605 A1;солнцеустойчив в соответствии с UL 1581
- Для прокладки в землю.
- Соответствие нормам UL/CSA до 600 В или 1кВ разрешает параллельную прокладку этого кабеля с др. кабелями ном. напряжением до 600В или 1000В.
- Одобрен TC-ER (Tray Cable - Exposed Run)
- Совместим со станками согл. UL MTW (Machine Tool Wire).
Характеристики кабеля 2-NORM TRAY+UV DB TC-ER MTW UL/CSA
| Оболочка наружная | ПВХ |
| Изоляция | ПВХ |
| Маркировка жил | согл. DIN VDE 0293 черные жилы с белыми цифрами >3 жил с зелено-желтой жилой |
| Маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| Минимальный радиус изгиба (подвижный) | 13 x d |
| Минимальный радиус изгиба (стационарный) | 4 x d |
| Номинальное напряжение | 600 В (TC und MTW); 1000 В (AWM) |
| Испытательное напряжение | 6 кВ |
| Нормы | UL в соотв UL1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
| Проводник | медный многопроволочный |
| Рабочая температура (подвижный) | -5 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM) |
| Рабочая температура (стационарный) | -40 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM) |
| Свойства изоляции | не распространяет горение IEC 60332-1, IEC 60332-3A и FT4/IEEE |
| Сопротивление проводника | согл. IEC 60228 кл. 5 |
| Способ скрутки | послойный повив жил |
| Стандарт | UL 1277, UL 1063 (MTW), NEC 336.10 (7) кл. 1, Div. 2 согл. NEC Art. 336, 392, 501 |
| Структура проводника | согл. IEC 60228 кл. 5, UL 83 стандарт |
| Цвет оболочки | черный цвет RAL9005 |
Примечание
- Соответствует директиве RoHS.
- Соответствует директиве 2014/35/EU ("Директива о низковольтном оборудовании" EC).
- Согласно UL 1277 и 1063 & UL/CSA согл UL Style 10012 , 21179 и CSA AWM I/II A/B
- Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC""National Electric Code""Art. 336, 392, 501
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1004291 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 9,1 | 3G1,5 (AWG16) | 43,2 | 128 |
| 1004294 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 11,8 | 7G1,5 (AWG16) | 100,8 | 235 |
| 1004300 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 10,8 | 4G2,5 (AWG14) | 96 | 205 |
| 1004301 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 11,9 | 5G2,5 (AWG14) | 120 | 252 |
| 1004302 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 13 | 7G2,5 (AWG14) | 168 | 318 |
| 1004306 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 12,4 | 4G4 (AWG12) | 153,6 | 290 |
| 1004309 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 14,4 | 4G6 (AWG10) | 230,4 | 410 |
| 1004311 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 18,6 | 4G10 (AWG8) | 384 | 679 |
| 1004313 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 23,8 | 4G16 (AWG6) | 614,4 | 1 103,00 |
| 1004317 | 2-NORM TRAY+UV DB TC-ER MTW UL/CSA | 0,6/1 KV, SCHWARZ RAL 9005 | 36,7 | 4G50 (AWG1) | 1 920,00 | 2 953,00 |
Купить 2-NORM TRAY+UV DB TC-ER MTW UL/CSA в регионе Ярославль.
