2204 DS8
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Мощность Макс. температура перекачиваемой жидкости T 50 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 10 бар Номинальные внутренние...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2204 DS8
Технический паспорт
Характеристики
Габаритный чертеж
| Мощность | |
|---|---|
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 10 бар |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | G2A |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 3 |
| Число секций | 4 |
| Количество резервных насосов | 1 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~400 V, 50 Hz |
| Допустимый перепад напряжения | В±10 % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 5.50 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 10.60 A |
| КПД электродвигателя ηm 50% | 85,2 % |
| КПД электродвигателя ηm 75% | 86,9 % |
| КПД электродвигателя ηm 100% | 88,1 % |
| Материалы | |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4057 [AISI431] |
| Рабочее колесо | 1.4307 [AISI304L] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | 2204 DS8 |
| Арт.-№ | 2540139 |
| Вес, прим. m | 482 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Номинальные внутренние диаметры трубы с напорной стороны RPD
R 3Номинальные внутренние диаметры трубы на стороне всасывания RPS
G2AРазмеры H
1650 ммРазмеры H1
120 ммРазмеры H2
1535 ммРазмеры H3
28 ммРазмеры HP
891 ммРазмеры HS
1642 ммРазмеры L
600 ммРазмеры L1
2460 ммРазмеры L3
140 ммРазмеры L5
782 ммРазмеры L4
679 ммРазмеры LS
760 ммРазмеры P
800 ммРазмеры P3
760 ммРазмеры B
1535 ммРазмеры B1
1030 ммРазмеры B2
990 ммРазмеры B3

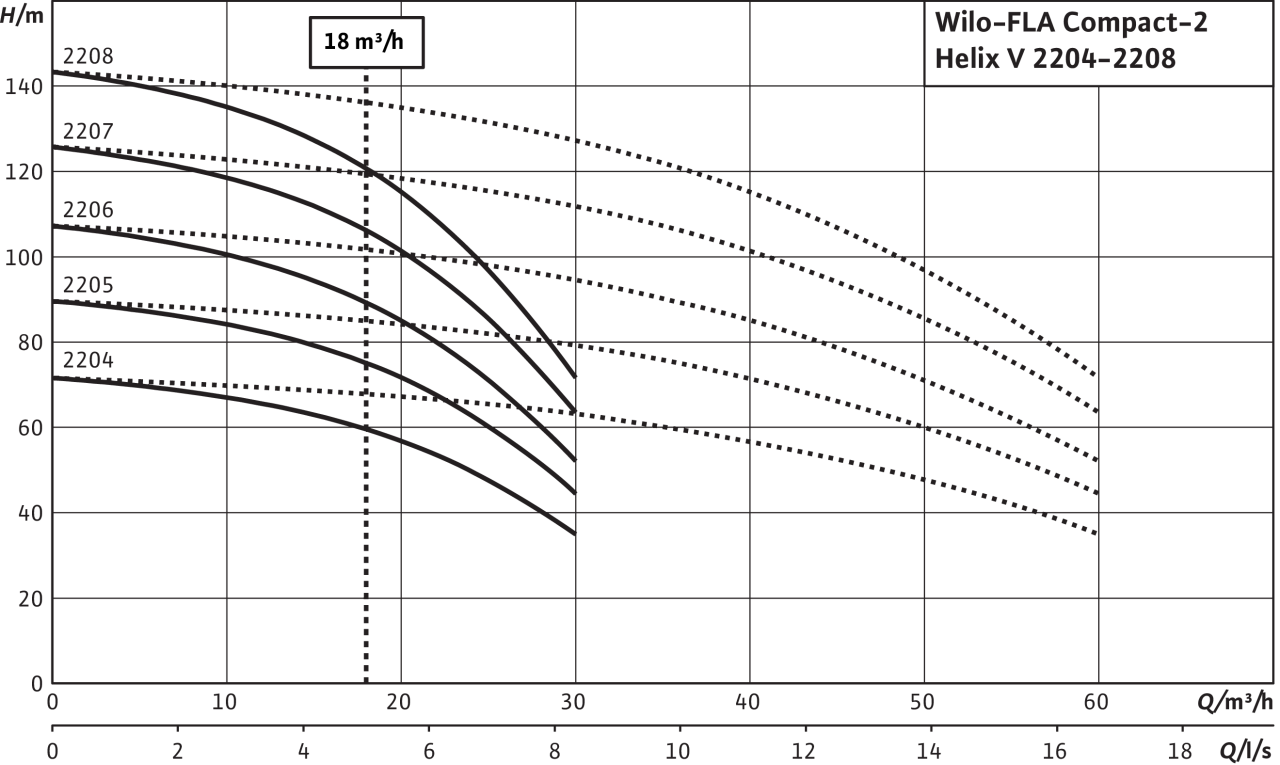

230 ммХарактеристики
Характеристики
Схема подключения
Схема подключения
FLA Compact-2, с прямым пуском
AX0: Электроподключение к сети
AX1: Подсоединение насоса
AX2: Манометрический выключатель/контур датчика предельных значений
AX3: защита от недостатка воды; 1, 2 – соединитель X20; 1, 2, 3 – электроды уровня
AX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)
AX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности; 8, 9 – соединитель X20; 10, 11 – контроль аварийного перелива (сигнализация)
AX9: беспотенциальный контакт; 1, 2 – контроль сети питания
AX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)
AX20: 1, 2 – клеммная колодка X21 (клеммная коробка приемного резервуара); 3, 4 – клеммная колодка X21 (клеммная коробка приемного резервуара)
AX21: 1, 2 – поплавковый выключатель, датчик уровня; 3, 4 – контроль аварийного перелива (поплавковый выключатель)
BX0: Электроподключение к сети
BX1: Подсоединение насоса
BX2: манометрический выключатель 2 / контур датчика предельных значений; 1, 2 – манометрический выключатель 2; 3, 4 – манометрический выключатель 3
BX3: защита от недостатка воды; 1, 2 – соединитель X20; 1, 2, 3 – электроды уровня
BX5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)
BX8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности
BX9: беспотенциальный контакт; 1, 2 – контроль сети питания
BX10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)
BX20: 1, 2 клеммная колодка X21 (клеммная коробка приемного резервуара)
BX21: 1, 2 поплавковый выключатель, датчик уровня
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | 2204 DS8 |
| Арт.-№ | 2540139 |
| Номер EAN | 4048482427782 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 482 |
| Длина (нетто) mm | 2460 |
| Ширина (нетто) mm | 800 |
| Высота (нетто) mm | 1790 |
| Вид упаковки | Специальная палета |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст

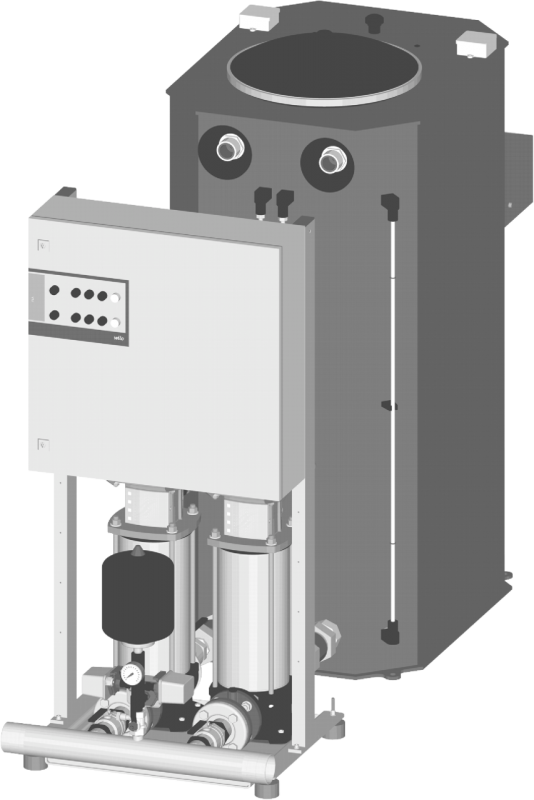

Установка повышения давления в виде полностью автоматической компактной двухнасосной установки (резервирование 100%) для пожаротушения в соответствии с DIN 14462, состоящая из следующих компонентов:
Приемный резервуар (540 л) с разрешением к применению в питьевом водоснабжении. Нормальновсасывающий вертикальный многоступенчатый высоконапорный центробежный насос из нержавеющей стали с трехфазным электродвигателем. Уплотнение вала посредством стандартного скользящего торцового уплотнения кассетного типа (насосы Helix). Мембранный напорный бак (объем 8 л), интегрированный обратный клапан, запорная арматура с всасывающей и напорной стороны (заблокирована от случайного включения), манометрический выключатель и манометр для автоматического управления установкой. В серийном исполнении с защитой насоса посредством отбора минимальных объемов через байпас, без вспомогательной энергии
Прибор управления FLA для установок пожаротушения согласно DIN 14462, спроектированный в соответствии с требованиями TÜV.
Прибор управления интегрирован в корпус из листовой стали, покрыт структурным лаком RAL 7035. Встроенная защита электродвигателя, предназначенная только для сигнализации неисправностей. В тестовом режиме защита электродвигателя активна.
Переключатель Ручной режим-Автоматический режим. В автоматическом режиме управление насосом осуществляется манометрическим выключателем, возможно расширение до 8 контактов (при последовательном подключении), например внешнего включения/выключения, концевых выключателей и т. д. (более 8 контактов — по запросу). Все сигналы манометрического выключателя и концевого выключателя снабжены системой контроля обрывов и короткого замыкания.
Установка с программируемым таймером для регулярных пробных пусков и программируемой задержкой выключения. Реле защиты от сухого хода, напр., для подключения поплавковых выключателей отсутствия воды в накопительных резервуарах WILO FLA или электродов для определения уровня и т. д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В тестовом режиме защита от отсутствия воды активна.
С сигнальными лампами готовности к работе (зеленая), насос ВКЛ.(зеленая), неисправность (красная), внешний запуск (белая), а также сухими контактами готовности к работе, насос ВКЛ. и обобщенной сигнализации неисправности.
Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.
Резервуар может подключаться непосредственно к стороне всасывания насосов.
Дополнительная информация по установкам с максимальным конечным давлением (входное давление + напор при нулевой подаче) > 8,0 бар: Заказчик должен принять соответствующие меры для того, чтобы на каждом настенном гидранте не превышалось гидравлическое давление в 8 бар и гидростатическое давление в 12 бар.
| Мощность | |
|---|---|
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Число секций | 4 |
| Количество резервных насосов | 1 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~400 V, 50 Hz |
| Допустимый перепад напряжения | В±10 % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 5.50 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 10.60 A |
| КПД электродвигателя ηm 50% | 85,2 % |
| КПД электродвигателя ηm 75% | 86,9 % |
| КПД электродвигателя ηm 100% | 88,1 % |
| Материалы | |
| Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
| Вал насоса | 1.4057 [AISI431] |
| Рабочее колесо | 1.4307 [AISI304L] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | G2A |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 3 |
| Данные для заказа | |
| Вес, прим. m | 482 кг |
| Тип | 2204 DS8 |
| Арт.-№ | 2540139 |
