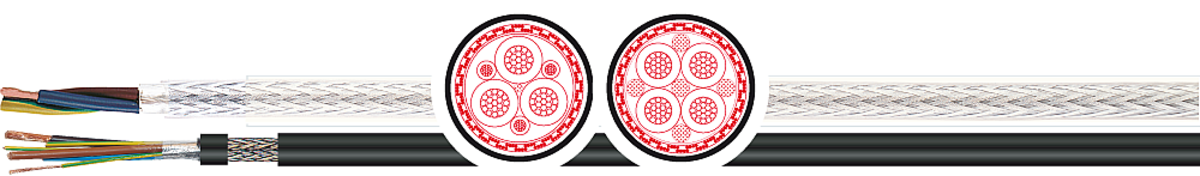

2XSL(St)CY-J 0,6/1 kV EMV & 2XSL(St)CYK-J 0,6/1 kV EMV-UV 2XSL(St)CYK-J 0,6/1 kV EMV-3PLUS-UV
Производитель —
Оценка (средняя 0)
Применение
Силовой контрольный и соединительный кабель для систем привода с частотным преобразователем для постоянной прокладки и гибкого присоединения в свободном движении без растягивающей нагрузки. Для применения в сухих, влажных и мокрых...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2XSL(St)CY-J 0,6/1 kV EMV & 2XSL(St)CYK-J 0,6/1 kV EMV-UV 2XSL(St)CYK-J 0,6/1 kV EMV-3PLUS-UV
Применение
Силовой контрольный и соединительный кабель для систем привода с частотным преобразователем для постоянной прокладки и гибкого присоединения в свободном движении без растягивающей нагрузки. Для применения в сухих, влажных и мокрых помещениях. Kабель версии с K в черной оболочке можно использовать на открытом воздухе, кабель не подходит для прямой прокладки в земле.
Особенности
- Устойчив к воздействию кислот щелочей и некоторых масел.
- Макс допустимая токовая нагрузка расчитана при температуре окруж среды + 30 °C.
- Незначительная рабочая емкость, небольшое сопротивление связи
- ПВХ-оболочка (черного цвета) устойчива к УФ-излучению.
- Оптимальное экранирование соотв-но электромагнитная совместимость(ЭМС) обеспечивают бесперебойную работу преобразователей частоты.
- Длина кабеля с низкой емкостью между двигателем и приводом может быть больше.
- В сравнении со стандартной версией 2YSL(St)CY cо схожими проводниками соответствующего сечения передача большего обьема электроэнергии.
Характеристики кабеля 2XSL(St)CY-J 0,6/1 kV EMV & 2XSL(St)CYK-J 0,6/1 kV EMV-UV
| Оболочка наружная | ПВХ |
| Изоляция | XLPE |
| Маркировка жил | согл DIN VDE 0293-308 цветная маркир жил с зел-желт жилой |
| Минимальный радиус изгиба (подвижный) | ≤ 12мм Ø: 10 x d; ≤ 20мм Ø: 15 x d; > 20мм Ø: 20 x d |
| Минимальный радиус изгиба (стационарный) | ≤ 12мм Ø: 5 x d; ≤ 20мм Ø: 7,5 x d; > 20мм Ø: 10 x d |
| Номинальное напряжение | Uo/U 0,6/1 кВ - макс. допустимое рабочее напряжение однофазн и трехфазн: 700/1200 В, работа при пост.токе: 900/1800 В |
| Испытательное напряжение | 4 кВ |
| Общий экран | алюмо-ламин. полиэстер фольга, метал сторон наружу, покрытие 100% и поверх медная лужен.оплетка |
| Проводник | медный гибкий тонкопроволочный |
| Рабочая температура (подвижный) | -5 °C / +80 °C, K-версия: -15 °C / +80 °C |
| Рабочая температура (стационарный) | -40 °C / +80 °C |
| Свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1 |
| Сопротивление изоляции | мин. 200 MΩ x км |
| Сопротивление проводника | согл. IEC 60228 кл. 5 |
| Способ скрутки | послойный повив жил |
| Структура проводника | согласно IEC 60228 кл. 5 |
| Температура на проводнике | + 90 °C при работе; +250 °C в случае короткого замык. |
| Цвет оболочки | прозрачный, K-версия: черный |
Примечание
- Соответствует директивам RoHS и 2014/35/EU (директива о низкол.обор.EC).
- LABS-свободен/ отсутствие кремнийорганической резины (при производстве)
- Специальные версии, напр для прямой прокладки в земле: 2XSL(St)CYK-J DB 0,6/1kV (DB direct burial), других диаметров, сечений и с др цветом оболочки изготавливаем под заказ.
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1000978 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 11 | 3X2,5+3G0,5 | 152 | 264 |
| 1000980 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 12,2 | 3X4+3G0,75 | 224 | 333 |
| 1000981 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 14,4 | 3X6+3G1 | 298 | 429 |
| 1000983 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 16,8 | 3X10+3G1,5 | 491 | 615 |
| 1000984 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 20,1 | 3X16+3G2,5 | 723 | 835 |
| 1000990 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 24 | 3X25+3G4 | 1 138,00 | 1 404,00 |
| 1000992 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 27,3 | 3X35+3G6 | 1 535,00 | 1 813,00 |
| 1000993 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 31,3 | 3X50+3G10 | 2 208,00 | 2 501,00 |
| 1000994 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 34,8 | 3X70+3G10 | 2 871,00 | 3 112,00 |
| 1000995 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 39,3 | 3X95+3G16 | 3 953,00 | 4 492,00 |
| 1000996 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 44,5 | 3X120+3G16 | 4 836,00 | 5 301,00 |
| 1000997 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 49,8 | 3X150+3G25 | 5 421,00 | 6 097,00 |
| 1001004 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 56,2 | 3X185+3G35 | 7 041,00 | 7 597,00 |
| 1004880 | 2XSL(ST)CYK-J 0,6/1KV EMV-3PLUS-UV | SCHWARZ RAL9005, XLPE, 90 | 62,9 | 3X240+3G50 | 9 148,00 | 9 875,00 |
| 1004881 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 10,6 | 4G1,5 | 95 | 212 |
| 1004882 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 11,2 | 4G2,5 | 150 | 270 |
| 1004883 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 12,5 | 4G4 | 238 | 362 |
| 1004884 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 15,2 | 4G6 | 320 | 582 |
| 1004885 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 17,4 | 4G10 | 533 | 794 |
| 1004886 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 21,2 | 4G16 | 789 | 1 188,00 |
| 1004887 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 26,3 | 4G25 | 1 236,00 | 1 713,00 |
| 1004888 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 29,1 | 4G35 | 1 662,00 | 2 402,00 |
| 1004889 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 33,8 | 4G50 | 2 345,00 | 2 718,00 |
| 1004890 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 39,3 | 4G70 | 3 196,00 | 3 636,00 |
| 1004891 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 42,9 | 4G95 | 4 316,00 | 4 700,00 |
| 1004892 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 50,8 | 4G120 | 5 435,00 | 5 699,00 |
| 1004893 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 54,7 | 4G150 | 6 394,00 | 7 043,00 |
| 1004894 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 62 | 4G185 | 7 639,00 | 8 384,00 |
| 1004895 | 2XSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL9005, XLPE, 90 | 68,2 | 4G240 | 10 013,00 | 11 292,00 |
| 1004896 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 10,6 | 4G1,5 | 95 | 212 |
| 1004897 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 11,2 | 4G2,5 | 150 | 270 |
| 1004898 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 12,5 | 4G4 | 238 | 362 |
| 1004899 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 15,2 | 4G6 | 320 | 582 |
| 1004900 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 17,4 | 4G10 | 533 | 794 |
| 1004901 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 21,2 | 4G16 | 789 | 1 188,00 |
| 1004902 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 26,3 | 4G25 | 1 236,00 | 1 713,00 |
| 1004903 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 29,1 | 4G35 | 1 662,00 | 2 402,00 |
| 1004904 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 33,8 | 4G50 | 2 345,00 | 2 718,00 |
| 1004905 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 39,3 | 4G70 | 3 196,00 | 3 636,00 |
| 1004906 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 42,9 | 4G95 | 4 316,00 | 4 700,00 |
| 1004907 | 2XSL(ST)CY-J 0,6/1KV EMV | TRANSPARENT, XLPE, 90 | 50,8 | 4G120 | 5 435,00 | 5 699,00 |
