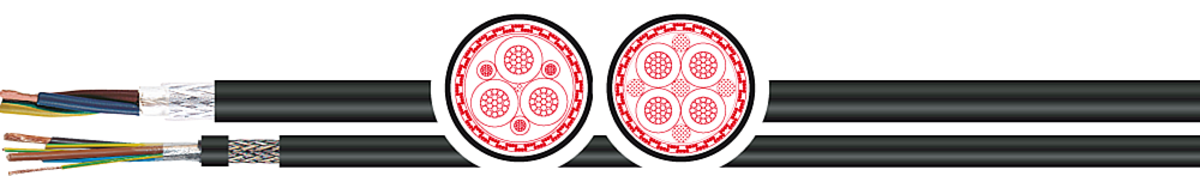

2XSL(St)CYK-J TRAY TC-ER EMV+UV DB 0,6/1 kV UL/CSA
Производитель — TKD
Оценка (средняя 0)
Применение кабель силовой контрольный повышенной маслостойкости для проклад в кабельных лотках и кабельных каналах для систем приводов с частотным преобразователем, особенно для оборудования ориентированного на экспорт. Для средн мех. нагрузок....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2XSL(St)CYK-J TRAY TC-ER EMV+UV DB 0,6/1 kV UL/CSA

Применение

кабель силовой контрольный повышенной маслостойкости для проклад в кабельных лотках и кабельных каналах для систем приводов с частотным преобразователем, особенно для оборудования ориентированного на экспорт. Для средн мех. нагрузок. Для постоян прокладки и гибк присоединения в свободном движении без натяжения при растяжении без принуд управления движением. Для прокладки в сухих, влажных помещениях (в том числе при наличии смеси воды и масел) а также для наружной и прямой прокладки в земле. TC-ER (Tray Cable -Exposed Run) разрешен для открыт прокладки между кабел лотками и промышл.установк/машин в соотв N.EC 336.10(7).

Особенности

  • Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости, устойчива к воздействию кислот и щелочей
  • Макс допустимая токовая нагрузка расчитана при температуре окруж среды + 30 °C
  • Для прокладки в землю
  • Устойчив к УФ-излучению в соответствии с EN 50396 и HD 605 A1; солнцеустойчив в соответствии с UL 1581
  • Незначительная рабочая емкость, небольшое сопротивление связи
  • Подвижное использование при температуре -15 °C
  • Одобрен TC-ER (Tray Cable - Exposed Run)
  • Совместим со станками согл. UL MTW (Machine Tool Wire)
  • рекомендован для EMС-совместимости

Характеристики кабеля 2XSL(St)CYK-J TRAY TC-ER EMV+UV DB 0,6/1 kV UL/CSA

Оболочка наружная ПВХ
Изоляция XLPE
Маркировка жил согл DIN VDE 0293-308 цветная маркир жил с зел-желт
Маслостойкость UL OIL RES I
Минимальный радиус изгиба (подвижный) ≤ 12мм Ø: 10 x d; ≤ 20мм Ø: 15 x d; > 20мм Ø: 20 x d
Минимальный радиус изгиба (стационарный) ≤ 12мм Ø: 5 x d; ≤ 20мм Ø: 7,5 x d; > 20мм Ø: 10 x d
Номинальное напряжение Uo/U 0,6/1 кВ (UL 1277: 600 В) - макс. допустимое рабочее напряжение однофазн и трехфазн: 700/1200 В, работа на пост.токе: 900/1800 В
Испытательное напряжение 6 кВ
Другие характеристики водостойкий согл. UL 75°C
Нормы UL/CSA: cULus 600 В / 90 °C - UL1277
Общий экран алюмо-ламин. полиэстер фольга, метал сторон наружу покрытие 100% и поверх медная лужен. оплетка
Проводник медный гибкий тонкопроволочный.
Рабочая температура (подвижный) -15 °C / +80 °C
Рабочая температура (стационарный) -40 °C / +90 °C
Свойства изоляции самозатухающ и не распространяет горение согл IEC 60332-3-24 кат. C, FT4/IEEE
Сопротивление изоляции мин. 200 MΩ x км
Сопротивление проводника согл. IEC 60228 кл. 5
Способ скрутки послойный повив жил
Структура проводника согл. IEC 60228 кл. 5
Температура на проводнике + 90 °C при работе; +250 °C в случае короткого замык
Цвет оболочки черный, RAL 9005

Примечание

  • Соответствует директиве RoHS,директиве 2014/35/EU (директива по низкому напр)
  • LABS-/без использования кремнийорганической резины (при производстве)
  • Соотв элект.нормам NFPA 79 2007 и NEC 336.10(7) "National Electric Code"
  • Специальные версии, др. диаметры, сечения, др цвета оболочка изготавливаем по заказ

Купить 2XSL(St)CYK-J TRAY TC-ER EMV+UV DB 0,6/1 kV UL/CSA в регионе Ярославль.
