2YSL(St)CY-J 0,6/1 kV EMV-3 PLUS прозрачный, 2YSL(St)CYK-J 0,6/1 kV EMV-3 PLUS-UV чёрный

Производитель — TKD

Оценка (средняя 5)

Применение Используется в качестве силового, соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и для гибкого присоединения в свободном движении и без ...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — 2YSL(St)CY-J 0,6/1 kV EMV-3 PLUS прозрачный, 2YSL(St)CYK-J 0,6/1 kV EMV-3 PLUS-UV чёрный

Применение

Используется в качестве силового, соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением. Применяется для прокладки в сухих, влажных и сырых помещениях, но не для прокладки в почве. Тип кабеля с защитой против УФ-излучения с черной наружной оболочкой используется снаружи.

Особенности

Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
Отсутствие кремнийорганической резины при производстве.
Незначительная рабочая емкость, небольшое сопротивлениеи связи обеспечивает хорошую электромагнитню совместимость.
Рекомендуется для электромагнитной совместимости (ЭМС).
ПВХ-оболочка (чёрного цвета) устойчива к УФ-лучам.

Примечание

Соответствует директиве RoHS.

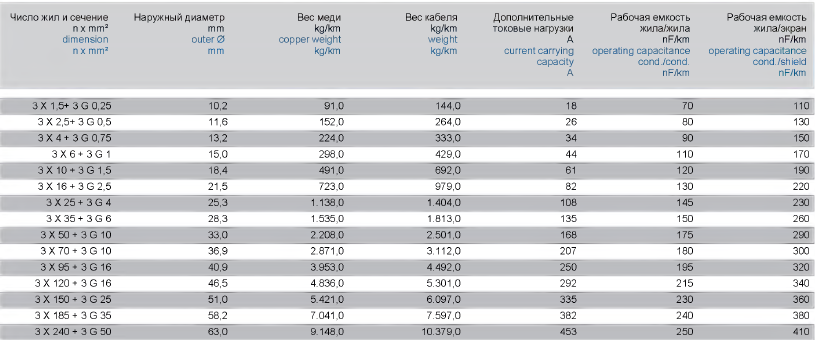

В таблице в пятой колонке макс. допустимая токовая нагрузка расчитана при внешней температуре 30 °C. При более высоких температурах руководствоваться поправочными коэффициентами, из таблицы технических указаний.
Возможна поставка кабеля определенного цвета и размеров по запросу.

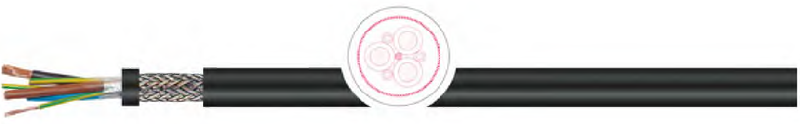

Конструкция и технические характеристики
проводник	медный гибкий тонкопроволочный
структура	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5.
изоляция	PE (полиэтелен)
маркировка жил	в соотв. DIN VDE 0293-308 цветная маркировка жил с желто-зеленой жилой, поделенной на три части
способ скрутки	послойный повив жил с оптимальными шагами скрутки
контактная защита	прозрачная алюминевая фольга
общий экран	в виде медной луженой оплетки поверх алюминевой фольги, плотность покрытия ок.85%.
внешняя оболочка	ПВХ
цвет оболочки	2YSL (St)CY-J EMV-3 PLUS: прозрачный, 2YSL (St)CYK-J EMV-3 PLUS-UV: чёрный
номинальное напряжение	Uo/U: 0,6/1 kV
испытательное напряжение	4 kV
сопротивление провода	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
сопротивление изоляции	не менее 20 MQ x км.
длительные допустимые	см. таблицу технических указаний по правой
токовые нагрузки	стороне
наименьший радиус изгиба	до 12 mm 0: 5 x диаметр кабеля; до20 mm 0: 7,5
неподвижно	x диаметр кабеля;> 20 mm 0: 10 x диаметр кабеля
наименьший радиус изгиба	до 12 mm 0: 10 x диаметр кабеля; до20 mm0: 15
подвижно	x диаметр кабеля;> 20 mm 0: 20 x диаметр кабеля
температура стационарно	-30 °C / +80 °C
температура подвижно	— 5 °C / +70
макс. температура на	+ 70 °C при работе; +160 °C в случае короткого
проводнике	замыкания
свойства изоляции	самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1
стандарт	согл. DIN VDE 0250, соотв. директиве 2006/95/EG CE
