2YSL(St)CY-J 0,6/1 kV EMV прозрачный, 2YSL(St)CYK-J 0,6/1 kV EMV - UV чёрный
Производитель —
Оценка (средняя 5)
Применение
Используется в качестве силового и соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и для гибкого присоединения в свободном движении и без ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 2YSL(St)CY-J 0,6/1 kV EMV прозрачный, 2YSL(St)CYK-J 0,6/1 kV EMV - UV чёрный
Применение
Используется в качестве силового и соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и для гибкого присоединения в свободном движении и без напряжения при растяжении, и без принудительного управления движением, для прокладки в сухих, влажных и сырых помещениях, н не для прокладки в почве. Кабель с защитой против УФ-излучения с чёрной наружной оболочкой может использоваться на открытом воздухе.
Особенности
- Устойчив к воздействию кислот, щелочей и некоторым маслам (см. таблицу технических указаний).
- Отсутствие кремнийорганической резины (при производстве).
- Незначительная рабочая емкость, небольшое сопротивлениеи связи обеспечивает хорошую электромагнитню совместимость.
- ПВХ-оболочка (черного цвета) устойчива к УФ-излучению.
- Рекомендуется для электромагнитной совместимости (ЭМС).
Примечание
- Соответствует директиве RoHS.

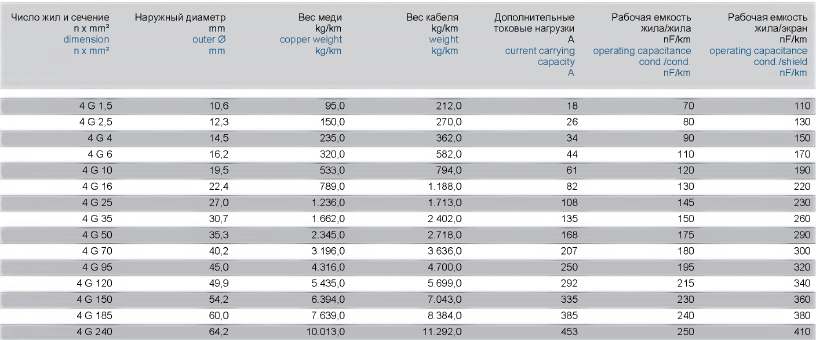

- В таблице в пятой колонке макс. допустимая токовая нагрузка расчитана при внешней температуре 30 °C. При более высоких температурах руководствоваться поправочными коэффициентами из таблице техн. указ.
- Возможна поставка кабеля определенного цвета и размеров по запросу.
|

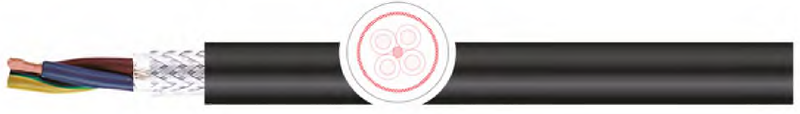

Конструкция и технические характеристики |
|
|
проводник |
медный гибкий тонкопроволочный. |
|
структура |
Согласно DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5. |
|
изоляция |
PE (полиэтелен) |
|
маркировка жил |
в соотв. DIN VDE 0293-308 цветная маркировка жил с желто-зеленой жилой |
|
способ скрутки |
послойный повив жил с оптимальными шагами скрутки |
|
контактная защита |
прозрачная алюминевая фольга |
|
общий экран |
в виде медной луженой оплетки поверх алюминевой фольги, плотность покрытия ок.85% |
|
внешняя оболочка |
ПВХ |
|
цвет оболочки |
2YSL (St)CY-J 0,6/1 kV EMV- прозрачный, 2YSL (St)CYK-J 0,6/1 kV EMV — UV — чёрный |
|
номинальное напряжение |
Uo/U 0,6/1 kV. |
|
испытательное напряжение |
4.000 V |
|
сопротивление провода |
согл. DIN VDE 0295 кл. 5, соотв.ЕС 60228 кл. 5 |
|
сопротивление изоляции |
не менее 20 MQ x км |
|
длительные допустимые |
см. таблицу технических указаний по правой |
|
токовые нагрузки |
стороне |
|
наименьший радиус изгиба |
до 12 mm 0: 5 x диаметр кабеля; до20 mm 0: 7,5 |
|
неподвижно |
x диаметр кабеля;> 20 mm 0: 10 x диамер кабеля |
|
наименьший радиус изгиба |
до 12 mm 0: 10 x диаметр кабеля; до20 mm0: 15 |
|
подвижно |
x диаметр кабеля;> 20 mm 0: 20 x диаметр кабеля |
|
температура стационарно |
-30 °C / +80 °C |
|
температура подвижно |
— 5 °C / +70 °C |
|
макс. температура на |
+ 70 °C при работе; +160 °C в случае короткого |
|
проводнике |
замыкания |
|
свойства изоляции |
самозатухающая и трудновоспламеняющаяся согл. IEC 60332-1 |
|
стандарт |
ram.DIN VDE 0250, соотв. директиве 2006/95/EG CE |
Артикулы для заказа кабеля
| Артикул | Название | Информация | Диаметр | Размеры | Вес меди | Вес кабеля |
|---|---|---|---|---|---|---|
| 1000003 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 52,1 | 4G120 | 5 435,00 | 5 699,00 |
| 1000390 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 10,8 | 4G1,5 | 95 | 212 |
| 1000391 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 12,3 | 4G2,5 | 150 | 270 |
| 1000392 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 14,5 | 4G4 | 235 | 362 |
| 1000393 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 16,2 | 4G6 | 320 | 582 |
| 1000394 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 19,5 | 4G10 | 533 | 794 |
| 1000500 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 40,2 | 4G70 | 3 196,00 | 3 636,00 |
| 1000501 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 45 | 4G95 | 4 316,00 | 4 700,00 |
| 1000648 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 22,4 | 4G16 | 789 | 1 188,00 |
| 1000649 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 27 | 4G25 | 1 236,00 | 1 713,00 |
| 1000650 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 30,7 | 4G35 | 1 662,00 | 2 402,00 |
| 1000651 | 2YSL(ST)CY-J 0,6/1 KV EMV | TRANSPARENT | 35,3 | 4G50 | 2 345,00 | 2 718,00 |
| 1002293 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 62,9 | 4G185 | 7 639,00 | 8 384,00 |
| 1002322 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 30,7 | 4G35 | 1 662,00 | 2 402,00 |
| 1002323 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 27 | 4G25 | 1 236,00 | 1 713,00 |
| 1002327 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 10,8 | 4G1,5 | 95 | 212 |
| 1002328 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 12,3 | 4G2,5 | 150 | 270 |
| 1002329 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 19,5 | 4G10 | 533 | 794 |
| 1002330 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 55,2 | 4G150 | 6 394,00 | 7 043,00 |
| 1002331 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 14,5 | 4G4 | 235 | 362 |
| 1002337 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 22,4 | 4G16 | 789 | 1 188,00 |
| 1002365 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 35,3 | 4G50 | 2 345,00 | 2 718,00 |
| 1002380 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 51 | 3X150+3G25 | 5 421,00 | 6 097,00 |
| 1002387 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 45 | 4G95 | 4 316,00 | 4 700,00 |
| 1002390 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 11,6 | 3X2,5+3G0,5 | 152 | 264 |
| 1002660 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 18,4 | 3X10+3G1,5 | 491 | 692 |
| 1002661 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 36,9 | 3X70+3G10 | 2 871,00 | 3 112,00 |
| 1002662 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 40,9 | 3X95+3G16 | 3 953,00 | 4 492,00 |
| 1002719 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 15 | 3X6+3G1 | 298 | 429 |
| 1002720 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 25,3 | 3X25+3G4 | 1 138,00 | 1 404,00 |
| 1002721 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 28,3 | 3X35+3G6 | 1 535,00 | 1 813,00 |
| 1002722 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 46,5 | 3X120+3G16 | 4 836,00 | 5 301,00 |
| 1002744 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 16,2 | 4G6 | 320 | 582 |
| 1002745 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 40,2 | 4G70 | 3 196,00 | 3 636,00 |
| 1002746 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 52,1 | 4G120 | 5 435,00 | 5 699,00 |
| 1002747 | 2YSL(ST)CYK-J 0,6/1KV EMV-UV | SCHWARZ RAL 9005 | 69,8 | 4G240 | 10 013,00 | 11 292,00 |
| 1002890 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 21,5 | 3X16+3G2,5 | 723 | 979 |
| 1002999 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 58,2 | 3X185+3G35 | 7 041,00 | 7 597,00 |
| 1003001 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 33 | 3X50+3G10 | 2 208,00 | 2 501,00 |
| 1003138 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 13,2 | 3X4+3G0,75 | 224 | 333 |
| 1003427 | 2YSL(ST)CYK-J 0,6/1 KV EMV-3+-UV | SCHWARZ RAL 9005 | 63 | 3X240+3G50 | 9 148,00 | 10 379,00 |
