Кабели с изоляцией из Этилен-Пропиленовой Резины (HEPR) RG7

Хранение и погрузка-разгрузка

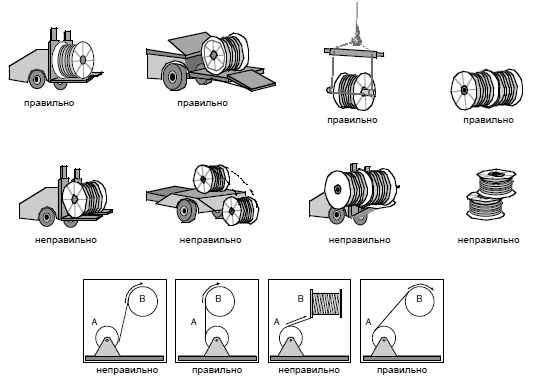

Хранение и перемещение барабанов следует осуществлять краном или вилочным автопогрузчиком. Запрещается ронять барабаны с автопогрузчика на пол. При транспортно-погрузочных операциях все кабели могут быть повреждены, поэтому до и во время процедуры установки рекомендуется остерегаться возможных повреждений во избежание серьезных проблем в период эксплуатации кабеля. В интересах рабочих, выполняющих электромонтаж, абсолютно необходимо соблюдать правила техники безопасности, обычно указанные в местных действующих стандартах.

Не снимайте планки и торцевые заглушки кабеля до его укладки. В случае отрезания куска кабеля от остальной бухты надевайте торцевые заглушки обратно на кабель. Разматывание и перематывание кабелей осуществляются, как показано на рисунках. В случае перемотки кабеля с одного барабана на другой следует учитывать минимальный радиус сгибания кабеля и, следовательно, диаметр цилиндрического барабана.

Установка

Кратко сформулируем некоторые правила, которые необходимо соблюдать во время установки кабелей MV при фиксированной укладке. Для простоты эксплуатации не рекомендуется работать с кабелем при его температуре ниже 5° C. Значения радиуса сгибания кабеля, приведенные в таблицах диапазонов и размеров, подлежат тщательному расчету. При работе с небронированными кабелями, а также для продевания кабеля внутри трубопровода или его укладки в траншею рекомендуется прилагать к проводникам тянущее усилие, не превышающее 5 кг/мм² общей площади для медных кабелей и 3 кг/м м² для алюминиевых кабелей.

К стальной кабельной броне следует прикреплять натяжной трос, а к стальной оплетке рекомендуется прилагать ограниченное тянущее усилие.

Если на маршруте укладки имеются изгибы, разместите достаточное количество конвейеров в соответствующих местах (например, на входе в трубопроводы) для обеспечения правильного направления кабеля и во избежание превышения максимально допустимого тягового усилия.

Натяжение воздушных кабелей следует компенсировать опорным тросом во время установочных операций и в период эксплуатации кабелей.

Помимо данных, приведенных в этой брошюре, очень важно учитывать влияние рассеяния тепла. Все установки с параллельным соединением в виде трилистника следует выполнять с максимальной осторожностью для обеспечения наиболее сбалансированного распределения зарядов в кабелях, подключенных к одной и той же фазе. Поэтому необходимо учитывать следующие факторы:

• во всех кабелях должны быть одинаковые металлические проводники;
• все кабели должны быть одинаковой длины и одного и того же сечения;
• кабельные жгуты изготавливаются по системе фаз R, S и T, как указано на стр. 29;
• между кабелями должно быть правильное расстояние;
• правильные и сбалансированные соединения наконечников кабелей.

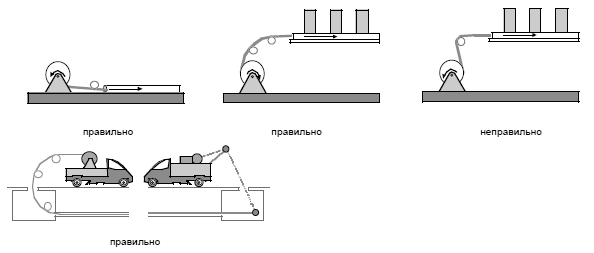

Перемещение кабеля
