Кабель пожарной сигнализации

Применение
Внутри помещений. Применяется для передачи низкочастотных сигналов в сетях пожарной сигнализации, промышленных системах управления и контроля.

Описание конструкции

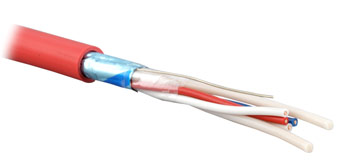

Кабель состоит из четырех изолированных одножильных проводников, свитых в две витые пары, и двух силовых элементов, сплетенных вместе с дренажным проводом и экранированных алюминиевой фольгой. Конструкция защищена внешней оболочкой из огнестойкого поливинилхлорида. Для удобства разделки кабеля под внешней оболочкой предусмотрен рипкорд.

Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 8,6 мм (ном.)
Вес 1 км кабеля: 77 кг

Спецификация Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC

1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: поливинилхлорид
Диаметр проводника: 0,81 мм (20 AWG)
Диаметр проводника в изоляции: 1,65 мм (ном.)

2. Конструкция пар
Количество пар: 2 пары
Цветовая кодировка: Белый х Красный, Белый х Синий

3. Экранирование
Общий экран: алюминизированная полиэстерная пленка, покрытие – 100 %

4. Дренажный провод
Материал: проволока из луженой меди, одножильный
Диаметр: 0,64 мм (22 AWG)

5. Внешняя оболочка
Материал: огнестойкий ПВХ
Толщина: 0,8 мм (ном.)
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: красный RAL 3000 или по заказу

6. Технические характеристики
Внешний диаметр кабеля: 8,6 мм (ном.)
Температура эксплуатации: –20°C – +80°C
Вес 1 км кабеля: 77 кг

7. Электрические характеристики
Сопротивление постоянному току (при 20°C): 36,6 Ом/км макс.
Электрическая емкость: 120 пФ/м
Диэлектрическая прочность изоляции: 1000 В/1 мин.
Диэлектрическая прочность (проводник/экран): 800 В/1 мин.
Сопротивление изоляции: 100 МОм·км

Информация для заказа:
