Кабель пожарной сигнализации

Применение
Внутри помещений. Применяется для передачи низкочастотных сигналов в сетях пожарной сигнализации, промышленных системах управления и контроля.

Описание конструкции

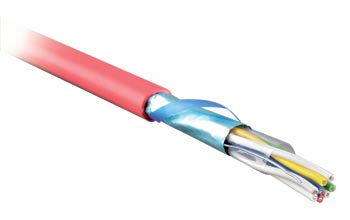

Кабель состоит из восьми изолированных одножильных проводников, свитых в четыре витые пары, сплетенных вместе с дренажным проводом и экранированных алюминиевой фольгой. Конструкция защищена внешней оболочкой из огнестойкого поливинилхлорида.

Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 9,0 мм (ном.)
Вес 1 км кабеля: 98 кг

Спецификация Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC

1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: поливинилхлорид
Диаметр проводника: 0,81 мм (20 AWG)
Диаметр проводника в изоляции: 1,65 мм (ном.)

2. Конструкция пар
Количество пар: 4 пары
Цветовая кодировка: Белый х Синий, Белый х Красный, Белый х Желтый, Белый х Коричневый

3. Экранирование
Общий экран: алюминизированная полиэстерная пленка, покрытие – 100 % )

4. Дренажный провод
Материал: проволока из луженой меди, одножильный
Диаметр: 0,51 мм (24 AWG)

5. Внешняя оболочка
Материал: огнестойкий ПВХ
Толщина: 1,0 мм (ном.)
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: красный RAL 3000 или по заказу

6. Технические характеристики
Внешний диаметр кабеля: 9,0 мм (ном.)
Температура эксплуатации: –20°C – +80°C
Вес 1 км кабеля: 98 кг

7. Электрические характеристики
Сопротивление постоянному току (при 20°C): 36,6 Ом/км макс.
Электрическая емкость: 120 пФ/м
Диэлектрическая прочность изоляции: 1000 В/1 мин.
Диэлектрическая прочность (проводник/экран): 800 В/1 мин.
Сопротивление изоляции: 100 МОм·км
