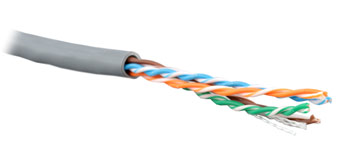

7521904109 Кабель витая пара (U/UTP) серии BASIC, категория 5, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (-50°С - +60°С), PVC
Производитель —
Оценка (средняя 4)
Применение Вне помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров. Может использоваться в расширенном...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 7521904109 Кабель витая пара (U/UTP) серии BASIC, категория 5, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (-50°С - +60°С), PVC
Применение
Вне помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных.
Используется для стационарной прокладки в ЛВС и сетях дата-центров. Может использоваться в расширенном диапазоне температур.
Описание конструкции
Кабель состоит из четырех неэкранированных витых пар, сплетенных вместе и защищенных внешней оболочкой из огнестойкого поливинилхлорида. Для удобства разделки кабеля под внешней оболочкой имеется рипкорд. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 6,0 мм (ном.)
Вес 1 км кабеля: 44 кг
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,51 мм (24 AWG)
Диаметр проводника в изоляции: 0,9 мм (ном.)
2. Конструкция пар
Количество пар: 4 пары
Цветовая кодировка: соответствует TIA/EIA 568-B
Белый/Синий х Синий; Белый/Оранжевый х Оранжевый;
Белый/Зеленый х Зеленый; Белый/Коричневый х Коричневый
3. Внешняя оболочка
Материал: огнестойкий ПВХ, устойчивый к воздействию УФ излучения
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: по заказу
4. Технические характеристики Внешний диаметр кабеля: 6,0 мм (ном.)
Минимальный радиус изгиба: 50 мм
Макс. прочность на разрыв: 92 Н
Макс. растягивающее усилие: 400 Н
Температура эксплуатации: -50°C - +60°C
Вес 1 км кабеля: 44 кг (ном.)
5. Электрические характеристики
Диапазон частот: 1-100 МГц
Волновое сопротивление: 100 Ом
Сопротивление постоянному току (при 20°C): 94 Ом/км макс.
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,1 дБ/100 м
(на частоте 10 МГц): 6,5 дБ/100 м
(на частоте 100 МГц): 22,0 дБ/100 м
Емкостный дисбаланс: 1,2 пФ/м макс.(на частоте 100 МГц): 22,0 дБ/100 м
Приведенная скорость передачи сигнала: 68-70 % (ном.)
Задержка распространения сигнала: 35 нс/100 м макс.
Диэлектрическая прочность изоляции: 700 В/1 мин.
Сопротивление изоляции: 5 ГОм*км
6. Частотные характеристики:
| Частота, MГц | Затухание, дБ/100м (20°C) | PS NEXT Loss, дБ | NEXT Loss, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ||||||
| Тип. знач. | Кат. 5e | Тип. знач. | Кат. 5e | Тип. знач. | Кат. 5e | Тип. знач. | Кат. 5e | Тип. знач. | Кат. 5e | Тип. знач. | Кат. 5e | |
| 1 | 2,0 | 2,1 | 68,3 | 62,3 | 71,3 | 65,3 | 22,0 | 20,0 | 64,0 | 61,0 | 67,0 | 64,0 |
| 4 | 3,9 | 4,1 | 59,3 | 53,3 | 62,3 | 56,3 | 25,0 | 23,0 | 52,0 | 49,0 | 55,0 | 52,0 |
| 10 | 6,2 | 6,5 | 53,3 | 47,3 | 56,3 | 50,3 | 28,0 | 25,0 | 44,0 | 41,0 | 47,0 | 44,0 |
| 20 | 8,8 | 9,3 | 48,8 | 42,8 | 51,8 | 45,8 | 28,0 | 25,0 | 38,0 | 35,0 | 41,0 | 38,0 |
| 30 | 10,9 | 11,5 | 46,1 | 40,1 | 49,1 | 43,1 | 27,0 | 23,8 | 35,0 | 31,5 | 38,0 | 34,5 |
| 60 | 15,8 | 16,6 | 41,6 | 35,6 | 44,6 | 38,6 | 24,0 | 21,1 | 28,0 | 25,4 | 31,0 | 28,4 |
| 100 | 21,0 | 22,0 | 38,3 | 32,3 | 41,3 | 35,3 | 22,0 | 18,8 | 24,0 | 21,0 | 27,0 | 24,0 |
Информация для заказа:
| 7521904109 | Кабель витая пара (U/UTP) серии BASIC, категория 5, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (-50°С - +60°С), PVC |
