Магистральный кат. 3

Применение
Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а также в рамках локальных сетей.

Описание конструкции

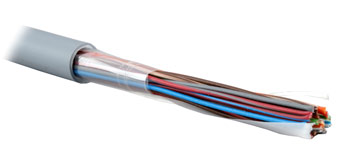

Кабель состоит из десяти неэкранированных витых пар, обернутых полиэстерной лентой и защищенных внешней оболочкой из огнестойкого поливинилхлорида. Прочность обвязки витых пар обеспечивается проложенной по всей длине кабеля полиэстерной лентой белого цвета. Для удобства разделки кабеля под внешней оболочкой предусмотрен рипкорд.

Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 7,5 мм (ном.)
Вес 1 км кабеля: 80 кг

Спецификация
Соответствует стандартам IEC 61156, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC

1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,51 мм (24 AWG)
Диаметр проводника в изоляции: 0,91 мм (ном.)

2. Конструкция пар
Количество пар: 10 пар
Цветовая кодировка: соответствует ANSI/ICEA S-80-576 или по заказу

3. Внешняя оболочка
Материал: огнестойкий ПВХ
Толщина: 1,0 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу

4. Технические характеристики
Внешний диаметр кабеля: 7,5 мм (ном.)
Минимальный радиус изгиба: 75 мм
Температура эксплуатации: -10°C - +50°C
Вес 1 км кабеля: 80 кг (ном.)

5. Электрические характеристики
Диапазон частот: 1-16 МГц
Волновое сопротивление: 100 Ом
Сопротивление постоянному току (при 20°C): 94 Ом/км макс.
Дисбаланс сопротивления: 3 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,3 дБ/100 м
Электрическая емкость: 33,0 пФ/м
Емкостный дисбаланс: 1,8 пФ/м макс.
Задержка распространения сигнала: 40 нс/100 м макс.
Диэлектрическая прочность изоляции: 700 В/1 мин.
