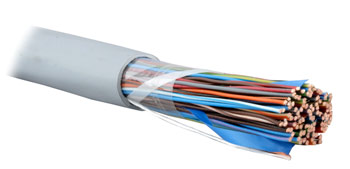

7552050129 Кабель витая пара (U/UTP) магистральный, категория 3, 50 пар (24 AWG), одножильный (solid), для внутренней прокладки (-10°С - +50°С), PVC
Производитель —
Оценка (средняя 5)
Применение Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а также...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 7552050129 Кабель витая пара (U/UTP) магистральный, категория 3, 50 пар (24 AWG), одножильный (solid), для внутренней прокладки (-10°С - +50°С), PVC
Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а также в рамках локальных сетей.
Описание конструкции
Кабель состоит из пятидесяти неэкранированных витых пар, обернутых полиэстерной лентой и защищенных внешней оболочкой из огнестойкого поливинилхлорида. Сердечник кабеля представляет собой многослойный концентрический повив. Пары разделены на пучки по 12 и 13 пар каждый, а затем свиты в 4 общих пучка, разделенных маркирующими лентами синего и оранжевого цвета. Прочность обвязки витых пар обеспечивается проложенной по всей длине кабеля полиэстерной лентой белого цвета. Для удобства разделки кабеля под внешней оболочкой предусмотрен рипкорд. Конструкция кабеля соответствует стандартам Bellcore TR-NWT-000421 и TR-TSY-00101.
Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 15 мм (ном.)
Вес 1 км кабеля: 325 кг
Спецификация
Соответствует стандартам IEC 61156, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,51 мм (24 AWG)
Диаметр проводника в изоляции: 0,91 мм (ном.)
2. Конструкция пар
Количество пар: 50 пар
Размещение пар: многослойный концентрический повив
Разделение пар: 4 пучка (2 пучка по 12 + 2 пучка по 13 пар)
Цветовая кодировка: по заказу или стандартная маркировка Teldor
3. Внешняя оболочка
Материал: огнестойкий ПВХ
Толщина: 1,0 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
4. Технические характеристики
Внешний диаметр кабеля: 15 мм (ном.)
Минимальный радиус изгиба: 15 мм
Температура эксплуатации: -10°C - +50°C
Вес 1 км кабеля: 325 кг (ном.)
5. Электрические характеристики
Диапазон частот: 1-16 МГц
Волновое сопротивление: 100 Ом
Сопротивление постоянному току (при 20°C): 94 Ом/км макс.
Дисбаланс сопротивления: 5 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,6 дБ/100 м
(на частоте 10 МГц): 9,7 дБ/100 м
(на частоте 16 МГц): 13,1 дБ/100 м
Электрическая емкость: 33,0 пФ/м(на частоте 16 МГц): 13,1 дБ/100 м
Емкостный дисбаланс: 1,8 пФ/м макс.
Приведенная скорость передачи сигнала: 59 % (ном.)
Диэлектрическая прочность изоляции: 700 В/1 мин.
6. Частотные характеристики:
| Частота, МГц | Затухание, дБ/100м (20°C) | NEXT Loss, дБ | SR Loss, дБ |
| 1 | 2,6 | 41 | 12 |
| 4 | 5,6 | 32 | 12 |
| 8 | 8,5 | 27 | 12 |
| 10 | 9,7 | 26 | 12 |
| 16 | 13,1 | 23 | 16 |
Информация для заказа:
| 7552050129 (T50050002G) (75N2050129) | Кабель витая пара (U/UTP) магистральный, категория 3, 50 пар (24 AWG), одножильный (solid), для внутренней прокладки (-10°С - +50°С), PVC |
