7569225129 Кабель витая пара (U/UTP) магистральный, категория 5, 50 пар (24 AWG), одножильный (solid), для внутренней и внешней прокладки (-60°С - +65°С), PVC
Производитель —
Оценка (средняя 4)
Применение Внутри и вне помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри и вне помещений,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 7569225129 Кабель витая пара (U/UTP) магистральный, категория 5, 50 пар (24 AWG), одножильный (solid), для внутренней и внешней прокладки (-60°С - +65°С), PVC
Внутри и вне помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри и вне помещений, а также в рамках локальных сетей.
Описание конструкции

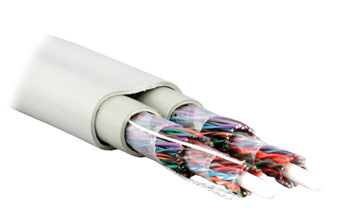

Кабель состоит из двух неэкранированных кабелей, уложенных вместе и защищенных общей внешней оболочкой из огнестойкого поливинилхлорида. Каждый внутренний кабель состоит из 25-ти неэкранированных витых пар, обернутых полиэстерной лентой и защищенных внешней оболочкой из огнестойкого поливинилхлорида. Сердечник каждого кабеля представляет собой многослойный концентрический повив. Для удобства разделки кабеля под внешней оболочкой предусмотрен рипкорд. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материал внешней оболочки: огнестойкий ПВХ
Внешний размер кабеля: 15 х 28 мм (ном.)
Вес 1 км кабеля: 510 кг
Спецификация
Соответствует стандартам ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, IEC 60332-3, UL 1581 VW-1, UL 1581 FT-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,52 мм (24 AWG)
Диаметр проводника в изоляции: 0,91 мм (ном.)
2. Конструкция пар
Количество пар: 50 пар
Размещение пар: многослойный концентрический повив
Цветовая кодировка: соответствует TIA/EIA 568-B
3. Внутренняя индивидуальная оболочка
Материал: огнестойкий ПВХ
Внешний диаметр: 12,4 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
4. Внешняя общая оболочка
Материал: огнестойкий ПВХ, устойчивый к воздействию УФ излучения
Внешний размер кабеля: 15 х 28 мм (ном.)
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
5. Технические характеристики
Внешний размер кабеля: 15 х 28 мм (ном.)
Минимальный радиус изгиба: 170 мм (по меньшему сечению кабеля)
Температура эксплуатации: -45°C - +75°C
Вес 1 км кабеля: 510 кг (ном.)
6. Электрические характеристики
Диапазон частот: 1-100 МГц
Волновое сопротивление: 100 Ом
Сопротивление постоянному току (при 20°C): 93 Ом/км макс.
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,0 дБ/100 м
(на частоте 10 МГц): 6,5 дБ/100 м
(на частоте 100 МГц): 22,0 дБ/100 м
Электрическая емкость: 44 пФ/м(на частоте 100 МГц): 22,0 дБ/100 м
Емкостный дисбаланс: 1,8 пФ/м макс.
Приведенная скорость передачи сигнала: 68 % (ном.)
Задержка распространения сигнала: 35 нс/100 м макс.
Диэлектрическая прочность изоляции: 700 В/1 мин.
Сопротивление изоляции: 5 ГОм*км
7. Частотные характеристики:
| Частота, MГц | Затухание, дБ/100м (20°C) | Мин. PS NEXT, дБ | Мин. PS ACR, дБ/100м | |||
| Тип. знач. | Кат. 5 | Тип. знач. | Кат. 5 | Тип. знач. | Кат. 5 | |
| 1 | 1,9 | 2,0 | 65,3 | 62,3 | 26,0 | 23,0 |
| 4 | 3,9 | 4,0 | 56,3 | 53,3 | 26,0 | 23,0 |
| 10 | 6,2 | 6,5 | 50,3 | 47,3 | 26,0 | 23,0 |
| 20 | 8,9 | 9,3 | 45,8 | 42,8 | 26,0 | 23,0 |
| 30 | 11,0 | 11,5 | 43,1 | 40,1 | 24,2 | 21,2 |
| 60 | 15,9 | 16,6 | 38,6 | 35,6 | 21,2 | 18,2 |
| 100 | 21,0 | 22,0 | 35,3 | 32,3 | 19,0 | 16,0 |
Информация для заказа:
| 7569225129 | Кабель витая пара (U/UTP) магистральный, категория 5, 50 пар (24 AWG), одножильный (solid), для внутренней и внешней прокладки (-60°С - +65°С), PVC |
