7598004101 Кабель витая пара (U/UTP) серии BASIC, категория 5е, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (-30°С - +60°С), двойная оболочка, PVC
Производитель —
Оценка (средняя 5)
Применение Вне помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров. Подходит для применения в условиях...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 7598004101 Кабель витая пара (U/UTP) серии BASIC, категория 5е, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (-30°С - +60°С), двойная оболочка, PVC
Применение
Вне помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров. Подходит для применения в условиях агрессивной среды. Может прокладываться непосредственно в грунт.

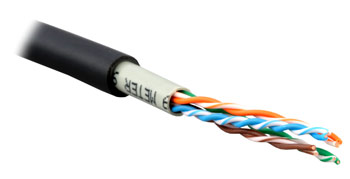

Описание конструкции
Кабель состоит из четырех неэкранированных витых пар, сплетенных вместе и защищенных внутренней оболочкой из поливинилхлорида и внешней оболочкой из огнестойкого поливинилхлорида. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 8,0 мм (ном.)
Вес 1 км кабеля: 73 кг
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1, UL 1581 FT-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,51 мм (24 AWG)
Диаметр проводника в изоляции: 1,0 мм (ном.)
2. Конструкция пар
Количество пар: 4 пары
Цветовая кодировка: соответствует TIA/EIA 568-B
Белый/Синий х Синий; Белый/Оранжевый х Оранжевый;
Белый/Зеленый х Зеленый; Белый/Коричневый х Коричневый
3. Внешняя оболочка
Материал: огнестойкий ПВХ, устойчивый к воздействию УФ излучения
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: черный
4. Технические характеристики
Внешний диаметр кабеля: 8,0 мм (ном.)
Минимальный радиус изгиба: 48 мм
Многократный изгиб: 79 циклов
Макс. прочность на разрыв: 92 Н
Макс. растягивающее усилие: 400 Н
Температура эксплуатации: -30°C - +60°C
Вес 1 км кабеля: 73 кг (ном.)
5. Электрические характеристики
Диапазон частот: 1-100 МГц
Волновое сопротивление: 100 Ом
Сопротивление постоянному току (при 20°C): 95 Ом/км макс.
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,1 дБ/100 м
(на частоте 10 МГц): 6,5 дБ/100 м
(на частоте 100 МГц): 22,0 дБ/100 м
Емкостный дисбаланс: 1,2 пФ/м макс.(на частоте 100 МГц): 22,0 дБ/100 м
Приведенная скорость передачи сигнала: 68-70 % (ном.)
Задержка распространения сигнала: 35 нс/100 м макс.
Сопротивление изоляции: 5 ГОм*км
| Частота, МГц | Коэф. затухания, дБ/100м 20°C | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
| Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | |
| 1 | 2.0 | 2.1 | 68.3 | 62.3 | 71.3 | 65.3 | 22.0 | 20.0 | 64.0 | 61.0 | 67.0 | 64.0 |
| 4 | 3.9 | 4.1 | 59.3 | 53.3 | 62.3 | 56.3 | 25.0 | 23.0 | 52.0 | 49.0 | 55.0 | 52.0 |
| 10 | 6.2 | 6.5 | 53.3 | 47.3 | 56.3 | 50.3 | 28.0 | 25.0 | 44.0 | 41.0 | 47.0 | 44.0 |
| 20 | 8.8 | 9.3 | 48.8 | 42.8 | 51.8 | 45.8 | 28.0 | 25.0 | 38.0 | 35.0 | 41.0 | 38.0 |
| 30 | 10.9 | 11.5 | 46.1 | 40.1 | 49.1 | 43.1 | 27.0 | 23.8 | 35.0 | 31.5 | 38.0 | 34.5 |
| 60 | 15.8 | 16.6 | 41.6 | 35.6 | 44.6 | 38.6 | 24.0 | 21.1 | 28.0 | 25.4 | 31.0 | 28.4 |
| 100 | 21.0 | 22.0 | 38.3 | 32.3 | 41.3 | 35.3 | 22.0 | 18.8 | 24.0 | 21.0 | 27.0 | 24.0 |
Информация для заказа:
| 7598004101 | Кабель витая пара (U/UTP) серии BASIC, категория 5е, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (-30°С - +60°С), двойная оболочка, PVC |
