75BZM08129 Кабель витая пара (U/UTP) серии GIGA-STAR, категория 6, 32 пары (23 AWG), одножильный (solid), для внутренней прокладки (-40°С - +60°С), LSZH
Производитель —
Оценка (средняя 5)
Применение Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 75BZM08129 Кабель витая пара (U/UTP) серии GIGA-STAR, категория 6, 32 пары (23 AWG), одножильный (solid), для внутренней прокладки (-40°С - +60°С), LSZH
Применение
Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а также в ЛВС и сетях дата-центров.

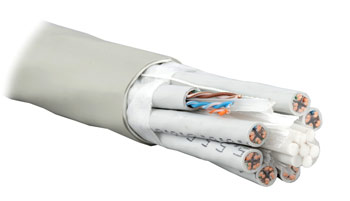

Описание конструкции
Кабель категории 6 с улучшенными параметрами передачи данных. Кабель состоит из восьми неэкранированных кабелей, уложенных вокруг центрального силового элемента (наполнителя) и разделенных полиэстерной лентой. Каждый внутренний кабель состоит из четырех неэкранированных витых пар, разделенных центральным крестообразным разделителем и защищенных внешней оболочкой из огнестойкого малодымного безгалогенного компаунда. Конструкция защищена общей внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (FR-LSZH). Параметры кабеля превосходят требования стандартов IEC 61156-5 и TIA/EIA-568-B.2-1 для категории 6.
Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр кабеля: 27,5 мм (ном.)
Вес 1 км кабеля: 640 кг
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,57 мм (23 AWG)
Диаметр проводника в изоляции: 1,0 мм (ном.)
2. Конструкция пар
Общее количество пар: 32 пары
Количество кабелей и пар: 8 кабелей по 4 пары
Размещение пар: разделение крестообразным разделителем
Цветовая кодировка: соответствует TIA/EIA 568-B
Белый/Синий х Синий; Белый/Оранжевый х Оранжевый;
Белый/Зеленый х Зеленый; Белый/Коричневый х Коричневый
3. Внутренняя индивидуальная оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр: 6,7 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
4. Внешняя общая оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр: 27,5 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
5. Технические характеристики
Внешний диаметр кабеля: 27,5 мм (ном.)
Минимальный радиус изгиба: 200 мм
Макс. прочность на разрыв: 200 Н
Температура эксплуатации: -35°C - +65°C
Вес 1 км кабеля: 640 кг (ном.)
6. Электрические характеристики
Диапазон частот: 1-250 МГц
Волновое сопротивление: 100 Ом
Сопротивление постоянному току (при 20°C): 73Ом/км макс.
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,8 дБ/100 м
(на частоте 10 МГц): 6,0 дБ/100 м
(на частоте 100 МГц): 19,9 дБ/100 м
(на частоте 250 МГц): 33,0 дБ/100 м
Электрическая емкость: 44 пФ/м(на частоте 100 МГц): 19,9 дБ/100 м
(на частоте 250 МГц): 33,0 дБ/100 м
Емкостный дисбаланс: 1,2 пФ/м макс.
Приведенная скорость передачи сигнала: 68 % (ном.)
Задержка распространения сигнала: 35 нс/100 м макс.
Диэлектрическая прочность изоляции: 700 В/1 мин.
Сопротивление изоляции: 5 ГОм км
7. Частотные характеристики:
| Частота, МГц | Затухание, дБ/100м (20°C) | PS NEXT Loss, дБ | NEXT Loss, дБ | RL, дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
| Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Тип. | Кат. 6 | Тип. | |||
| 1 | 2,0 | 2,8 | 90,0 | 72,3 | 93,0 | 75,3 | 22,0 | 20,0 | 90,0 | 65,0 | 93,0 | 68,0 |
| 4 | 3,7 | 3,8 | 85,0 | 63,3 | 88,0 | 66,3 | 25,0 | 23,0 | 90,0 | 53,0 | 93,0 | 56,0 |
| 10 | 5,7 | 6,0 | 85,0 | 57,3 | 88,0 | 60,4 | 28,0 | 25,0 | 80,0 | 45,0 | 83,0 | 48,0 |
| 20 | 8,1 | 8,5 | 85,0 | 52,8 | 88,0 | 55,8 | 28,0 | 25,0 | 80,0 | 39,0 | 83,0 | 42,0 |
| 30 | 10,0 | 10,5 | 85,0 | 50,1 | 88,0 | 53,1 | 27,0 | 23,8 | 70,0 | 35,5 | 73,0 | 38,5 |
| 100 | 19,0 | 19,9 | 80,0 | 42,3 | 83,0 | 45,3 | 24,0 | 21,1 | 63,0 | 25,0 | 66,0 | 28,0 |
| 150 | 23,6 | 24,9 | 80,0 | 39,7 | 83,0 | 42,7 | 22,0 | 18,8 | 60,0 | 21,5 | 63,0 | 24,5 |
| 200 | 27,7 | 29,1 | 80,0 | 37,8 | 83,0 | 40,8 | 21,0 | 18,0 | 58,0 | 19,0 | 61,0 | 22,0 |
| 250 | 31,4 | 33,0 | 77,0 | 36,3 | 80,0 | 39,3 | 20,0 | 17,3 | 55,0 | 17,0 | 58,0 | 20,0 |
Информация для заказа:
| 75BZM08129 | Кабель витая пара (U/UTP) серии GIGA-STAR, категория 6, 32 пары (23 AWG), одножильный (solid), для внутренней прокладки (-40°С - +60°С), LSZH |
