Серия BASIC кат. 5е

Краткое описание:

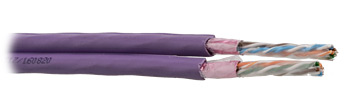

Кабель передачи данных (F/UTP), парный (FIG-8), кат. 5е, 8 пар, 24 AWG, 100 Ом, соответствует требованиям стандарта ISO/IEC 11801 к системам класса D (к категории 5е по стандарту IEC 61156). Кабель содержит 8 витых пар, разделенных на 2 группы и сплетенных вместе по 4 пары. Каждая группа из 4 пар индивидуально экранирована алюминиевой фольгой и защищена огнестойкой ПВХ-оболочкой для внутренней стационарной прокладки. Кабель поддерживает широкополосные цифровые приложения с низкой частотой появления ошибочных битов.

1. Витая пара:
1.1. Проводник: одножильный, оголенная медь, 0,51 мм, 24 AWG
1.2. Изоляция: полиолефин, 1,07 мм

2. Экран:
2.1. Алюминизированная полиэстерная пленка, плотность покрытия 100%

3. Дренажный провод:
3.1. Материал: луженая медь
3.2. Конструкция: одножильный
3.3. Размер: 0,41 мм, 26 AWG

4. Внешняя оболочка:
4.1. Материал: огнестойкий ПВХ-компаунд
4.2. Цвет: по заказу
4.3. Маркировка: по заказу или стандартная маркировка Teldor
4.4. Внешний диаметр: 6,1 х 12,3 мм

5. Физические параметры:
5.1. Общая расчетная масса: 77 кг/км
5.2. Минимальный радиус изгиба: 70 мм
5.3. Максимальное растягивающее усилие: 110 Н
5.4. Диапазон температур: от -30°С до +65°С
5.5. Тест огнестойкости: IEC 60332-1, UL 1581 VW-1

6. Электрические параметры:
6.1. Сопротивление постоянному току: 93 Ом/км макс.
6.2. Волновое сопротивление: 100 Ом в диапазоне 1-100 МГц
6.3. Макс. коэффициент затухания: 6.4. Ослабление перекрестных наводок NEXT: 6.5. Электрическая прочность диэлектрика: 700 В (переменного тока) /1 мин.
6.6. Сопротивление изоляции: 5000 МОм*км мин.
6.7. Емкостная асимметрия: 1,2 пФ/м макс.
6.8. Омическая асимметрия: 2% макс.
6.9. Возвратные потери:
