Cерия 10GBASE-T кат. 6а и 7а
83U0604139 Кабель экранированная витая пара (U/FTP) серии 10GBASE-T, категория 6а, 24 пары (23 AWG), одножильный (solid), для внутренней прокладки (-40°С - +70°С), LSZH
Производитель —
Оценка (средняя 5)
Применение Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а также...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 83U0604139 Кабель экранированная витая пара (U/FTP) серии 10GBASE-T, категория 6а, 24 пары (23 AWG), одножильный (solid), для внутренней прокладки (-40°С - +70°С), LSZH
Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки магистральных кабельных подсистем внутри помещений, а также для аппаратуры уплотнения в ЛВС и сетях дата-центров.
Описание конструкции

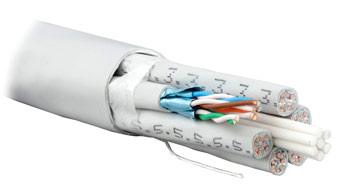

Кабель категории 6А с улучшенными параметрами передачи данных. Кабель состоит из шести экранированных кабелей, уложенных вокруг центрального силового элемента (наполнителя). Каждый внутренний кабель состоит из четырех индивидуально экранированных алюминиевой фольгой витых пар, сплетенных вместе и защищенных внешней оболочкой из огнестойкого малодымного безгалогенного компаунда. Дренажный провод не предусмотрен. Конструкция защищена общей внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (FR-LSZH). Параметры кабеля превосходят требования стандартов IEC 61156-5 и TIA/EIA-568-B.2-1 для категории 6А.
Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр кабеля: 26,4 мм (ном.)
Вес 1 км кабеля: 490 кг
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: вспененный полиолефин
Диаметр проводника: 0,57 мм (23 AWG)
Диаметр проводника в изоляции: 1,34 мм (ном.)
2. Конструкция пар
Общее количество пар: 24 пары
Количество кабелей и пар: 6 кабелей по 4 пары
Цветовая кодировка: соответствует TIA/EIA 568-B
Белый/Синий х Синий; Белый/Оранжевый х Оранжевый;
Белый/Зеленый х Зеленый; Белый/Коричневый х Коричневый
3. Экранирование
Индивидуальный экран: алюминизированная полиэстерная пленка, покрытие - 100 %
4. Внутренняя индивидуальная оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр: 7,6 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
5. Внешняя общая оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр: 26,4 мм
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
6. Технические характеристики
Внешний диаметр кабеля: 26,4 мм (ном.)
Минимальный радиус изгиба: 400 мм
Макс. прочность на разрыв: 200 Н
Температура эксплуатации: -40°C - +70°C
Вес 1 км кабеля: 490 кг (ном.)
7. Электрические характеристики
Диапазон частот: 1-500 МГц
Волновое сопротивление: 100 Ом
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 3,1 дБ/100 м
(на частоте 10 МГц): 9,0 дБ/100 м
(на частоте 100 МГц): 29,9 дБ/100 м
(на частоте 500 МГц): 74,0 дБ/100 м
Емкостный дисбаланс: 1,2 пФ/м макс.(на частоте 100 МГц): 29,9 дБ/100 м
(на частоте 500 МГц): 74,0 дБ/100 м
Приведенная скорость передачи сигнала: 80 % (ном.)
Задержка распространения сигнала: 30 нс/100 м макс.
Диэлектрическая прочность изоляции: 700 В/1 мин.
Диэлектрическая прочность (проводник/экран): 700 В/1 мин.
Сопротивление изоляции: 5 ГОм*км
8. Частотные характеристики:
| Частота, МГц | Затухание, дБ/100м (20°C) | PS NEXT Loss, дБ | NEXT Loss, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
| Тип. | Кат. 6А | Тип. | Кат. 6А | Тип. | Кат. 6А | Тип. | Кат. 6А | Тип. | Кат. 6А | Тип. | Кат. 6А | Тип. | Кат. 6А | |
| 1 | 3,0 | 3,1 | 95,0 | 72,3 | 98,0 | 75,3 | 22,0 | 20,0 | 70,0 | 67,0 | 85,0 | 65,0 | 88,0 | 68,0 |
| 4 | 5,6 | 5,8 | 95,0 | 63,3 | 98,0 | 66,3 | 25,0 | 23,0 | 70,0 | 67,0 | 73,0 | 53,0 | 76,0 | 56,0 |
| 10 | 8,7 | 9,0 | 95,0 | 57,3 | 98,0 | 60,3 | 28,0 | 25,0 | 70,0 | 67,0 | 65,0 | 45,0 | 68,0 | 48,0 |
| 20 | 12,4 | 12,8 | 90,0 | 52,8 | 93,0 | 55,8 | 28,0 | 25,0 | 70,0 | 67,0 | 59,0 | 39,0 | 62,0 | 42,0 |
| 30 | 15,3 | 15,8 | 85,0 | 50,1 | 88,0 | 53,1 | 27,0 | 23,8 | 70,0 | 67,0 | 55,4 | 35,4 | 58,4 | 38,4 |
| 100 | 29,0 | 29,9 | 80,0 | 42,3 | 83,0 | 45,3 | 24,0 | 21,1 | 67,0 | 62,5 | 45,0 | 25,0 | 48,0 | 28,0 |
| 150 | 36,2 | 37,4 | 78,0 | 39,7 | 81,0 | 42,7 | 22,0 | 18,8 | 66,0 | 59,8 | 41,5 | 21,5 | 44,5 | 24,5 |
| 200 | 42,5 | 43,8 | 78,0 | 37,8 | 81,0 | 40,8 | 21,0 | 18,0 | 65,0 | 58,0 | 49,0 | 19,0 | 52,0 | 22,0 |
| 250 | 48,2 | 49,7 | 75,0 | 36,3 | 78,0 | 39,3 | 20,0 | 17,3 | 63,0 | 56,5 | 37,0 | 17,0 | 40,0 | 20,0 |
| 300 | 53,4 | 55,1 | 75,0 | 35,1 | 78,0 | 38,1 | 19,0 | 17,3 | 62,0 | 55,3 | 35,5 | 15,5 | 38,5 | 18,5 |
| 400 | 63,1 | 65,1 | 70,0 | 33,3 | 73,0 | 36,3 | 19,0 | 17,3 | 61,0 | 53,4 | 33,0 | 13,0 | 36,0 | 16,0 |
| 500 | 71,9 | 74,0 | 70,0 | 31,8 | 73,0 | 34,8 | 19,0 | 17,3 | 59,0 | 52,0 | 31,0 | 11,0 | 34,0 | 14,0 |
Информация для заказа:
| 83U0604139 | Кабель экранированная витая пара (U/FTP) серии 10GBASE-T, категория 6а, 24 пары (23 AWG), одножильный (solid), для внутренней прокладки (-40°С - +70°С), LSZH |
