Cерия 10GBASE-T кат. 6а и 7а

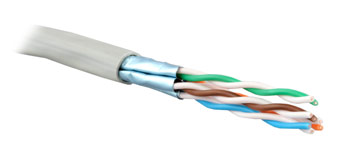

83U1204122 Кабель экранированная витая пара (U/FTP) серии 10GBASE-T, категория 6а, 4 пары (23 AWG), одножильный (solid), для внутренней прокладки (-30°С - +70°С), PVC
Производитель —
Оценка (средняя 4)
Применение Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров. Описание конструкции Кабель...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 83U1204122 Кабель экранированная витая пара (U/FTP) серии 10GBASE-T, категория 6а, 4 пары (23 AWG), одножильный (solid), для внутренней прокладки (-30°С - +70°С), PVC
Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров.
Описание конструкции
Кабель категории 6А с улучшенными параметрами передачи данных. Кабель состоит из четырех индивидуально экранированных алюминиевой фольгой витых пар, сплетенных вместе и защищенных внешней оболочкой из огнестойкого поливинилхлорида. Дренажный провод не предусмотрен. Параметры кабеля превосходят требования стандартов IEC 61156-5 и TIA/EIA-568-B.2-1 для категории 6А.
Материал внешней оболочки: огнестойкий ПВХ
Внешний диаметр кабеля: 7,4 мм (ном.)
Вес 1 км кабеля: 54 кг
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,57 мм (23 AWG)
Диаметр проводника в изоляции: 1,34 мм (ном.)
2. Конструкция пар
Количество пар: 4 пары
Цветовая кодировка: соответствует TIA/EIA 568-B
Белый/Синий х Синий; Белый/Оранжевый х Оранжевый;
Белый/Зеленый х Зеленый; Белый/Коричневый х Коричневый
3. Экранирование
Индивидуальный экран: алюминизированная полиэстерная пленка, покрытие - 100 %
4. Внешняя оболочка
Материал: огнестойкий ПВХ
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: светло-серый RAL 7032 или по заказу
5. Технические характеристики
Внешний диаметр кабеля: 7,4 мм (ном.)
Минимальный радиус изгиба: 50 мм
Макс. прочность на разрыв: 130 Н
Температура эксплуатации: -30°C - +70°C
Вес 1 км кабеля: 54 кг (ном.)
6. Электрические характеристики
Диапазон частот: 1-500 МГц
Волновое сопротивление: 100 Ом
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 3,1 дБ/100 м
(на частоте 10 МГц): 9,0 дБ/100 м
(на частоте 100 МГц): 29,9 дБ/100 м
(на частоте 500 МГц): 74,0 дБ/100 м
Емкостный дисбаланс: 1,2 пФ/м макс.(на частоте 100 МГц): 29,9 дБ/100 м
(на частоте 500 МГц): 74,0 дБ/100 м
Приведенная скорость передачи сигнала: 80 % (ном.)
Задержка распространения сигнала: 30 нс/100 м макс.
Сопротивление изоляции: 5 ГОм*км
7. Частотные характеристики:
| Частота, МГц | Коэф. затухания, дБ/100м 20°C | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
| Тип. | Кат. 6a | Тип. | Кат. 6a | Тип. | Кат. 6a | Тип. | Кат. 6a | Тип. | Кат. 6a | Тип. | Кат. 6a | Тип. | Кат. 6a | |
| 1 | 3.0 | 3.1 | 95.0 | 72.3 | 98.0 | 75.3 | 22.0 | 20.0 | 70.0 | 67.0 | 85.0 | 65.0 | 88.0 | 68.0 |
| 4 | 5.6 | 5.8 | 95.0 | 63.3 | 98.0 | 66.3 | 25.0 | 23.0 | 70.0 | 67.0 | 73.0 | 53.0 | 76.0 | 56.0 |
| 10 | 8.7 | 9.0 | 95.0 | 57.3 | 98.0 | 60.3 | 28.0 | 25.0 | 70.0 | 67.0 | 65.0 | 45.0 | 68.0 | 48.0 |
| 20 | 12.4 | 12.8 | 90.0 | 52.8 | 93.0 | 55.8 | 28.0 | 25.0 | 70.0 | 67.0 | 59.0 | 39.0 | 62.0 | 42.0 |
| 30 | 15.3 | 15.8 | 85.0 | 50.1 | 88.0 | 53.1 | 27.0 | 23.8 | 70.0 | 67.0 | 55.4 | 35.4 | 58.4 | 38.4 |
| 100 | 29.0 | 29.9 | 80.0 | 42.3 | 83.0 | 45.3 | 24.0 | 21.1 | 67.0 | 62.5 | 45.0 | 25.0 | 48.0 | 28.0 |
| 150 | 36.2 | 37.4 | 78.0 | 39.7 | 81.0 | 42.7 | 22.0 | 18.8 | 66.0 | 59.8 | 41.5 | 21.5 | 44.5 | 24.5 |
| 200 | 42.5 | 43.8 | 78.0 | 37.8 | 81.0 | 40.8 | 21.0 | 18.0 | 65.0 | 58.0 | 49.0 | 19.0 | 52.0 | 22.0 |
| 250 | 48.2 | 49.7 | 75.0 | 36.3 | 78.0 | 39.3 | 20.0 | 17.3 | 63.0 | 56.5 | 37.0 | 17.0 | 40.0 | 20.0 |
| 300 | 53.4 | 55.1 | 75.0 | 35.1 | 78.0 | 38.1 | 19.0 | 17.3 | 62.0 | 55.3 | 35.5 | 15.5 | 38.5 | 18.5 |
| 400 | 63.1 | 65.1 | 70.0 | 33.3 | 73.0 | 36.3 | 19.0 | 17.3 | 61.0 | 53.4 | 33.0 | 13.0 | 36.0 | 16.0 |
| 500 | 71.9 | 74.0 | 70.0 | 31.8 | 73.0 | 34.8 | 19.0 | 17.3 | 59.0 | 52.0 | 31.0 | 11.0 | 34.0 | 14.0 |
Информация для заказа:
| 83U1204122 | Кабель экранированная витая пара (U/FTP) серии 10GBASE-T, категория 6а, 4 пары (23 AWG), одножильный (solid), для внутренней прокладки (-30°С - +70°С), PVC |
