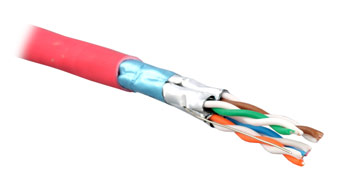

9827А54103 - Кабель передачи данных, категория 7, 4х(2х23/1 AWG) F/FTP, 100 Ом, 1000 МГц, оболочка LSZH
Производитель —
Оценка (средняя 5)
Применение Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров. Описание конструкции Кабель...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — 9827А54103 - Кабель передачи данных, категория 7, 4х(2х23/1 AWG) F/FTP, 100 Ом, 1000 МГц, оболочка LSZH
Внутри помещений. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется для стационарной прокладки в ЛВС и сетях дата-центров.
Описание конструкции
Кабель состоит из четырех индивидуально экранированных алюминиевой фольгой витых пар, сплетенных вместе с дренажным проводом и помещенных в общий экран из алюминиевой фольги. Конструкция защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (FR-LSZH). Параметры кабеля соответствуют требованиям стандартов IEC 61156-5 и TIA/EIA-568-B.2-1 для категории 7, 6А, 6, 5е и протестированы в диапазоне частот до 1000 МГц.
Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Внешний диаметр кабеля: 7,4 мм (ном.)
Вес 1 км кабеля: 50 кг
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Соответствует требованиям RoHS 2002/95/EC
1. Проводник
Материал: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Диаметр проводника: 0,57 мм (23 AWG)
Диаметр проводника в изоляции: 1,34 мм (ном.)
2. Конструкция пар
Количество пар: 4 пары
Цветовая кодировка: соответствует TIA/EIA 568-B
Белый/Синий х Синий; Белый/Оранжевый х Оранжевый;
Белый/Зеленый х Зеленый; Белый/Коричневый х Коричневый
3. Экранирование
Индивидуальный экран: алюминизированная полиэстерная пленка, покрытие - 100 %
Общий экран: алюминизированная полиэстерная пленка, покрытие - 100 %
4. Дренажный провод
Материал: проволока из луженой меди, одножильный
Диаметр: 0,51 мм (24 AWG)
5. Внешняя оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: по заказу
6. Технические характеристики
Внешний диаметр кабеля: 7,4 мм (ном.)
Минимальный радиус изгиба: 80 мм
Макс. прочность на разрыв: 130 Н
Температура эксплуатации: -40°C - +60°C
Вес 1 км кабеля: 50 кг (ном.)
7. Электрические характеристики
Диапазон частот: 1-1000 МГц
Волновое сопротивление: 100 Ом
Дисбаланс сопротивления: 2 % макс.
Коэффициент затухания (на частоте 1 МГц): 2,0 дБ/100 м
(на частоте 10 МГц): 5,8 дБ/100 м
(на частоте 100 МГц): 19,0 дБ/100 м
(на частоте 500 МГц): 45,2 дБ/100 м
(на частоте 600 МГц): 50,1 дБ/100 м
Емкостный дисбаланс: 1,2 пФ/м макс.(на частоте 100 МГц): 19,0 дБ/100 м
(на частоте 500 МГц): 45,2 дБ/100 м
(на частоте 600 МГц): 50,1 дБ/100 м
Приведенная скорость передачи сигнала: 80 % (ном.)
Задержка распространения сигнала: 20 нс/100 м макс.
Диэлектрическая прочность изоляции: 700 В/1 мин.
Диэлектрическая прочность (проводник/экран): 700 В/1 мин.
Сопротивление изоляции: 5 ГОм*км
8. Частотные характеристики:
| Час- тота, МГц | Коэф. затухания, дБ/100м 20°C | PS NEXT, дБ | NEXT, дБ | RL, дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
| Тип. | Кат. 7 | Тип. | Кат. 7 | Тип. | Кат. 7 | Тип. | Кат. 7 | Тип. | Кат. 7 | Тип. | Кат. 7 | Тип. | Кат. 7 | |
| 1 | 2.0 | 2.0 | 105.0 | 99.4 | 108.0 | 102.4 | 22.0 | 20.0 | 68.0 | - | 95.0 | 75.0 | 98.0 | 78.0 |
| 4 | 3.6 | 3.7 | 98.0 | 90.4 | 101.0 | 93.4 | 25.0 | 23.0 | 68.0 | - | 90.0 | 75.0 | 93.0 | 78.0 |
| 10 | 5.6 | 5.8 | 95.0 | 84.4 | 98.0 | 87.4 | 28.0 | 25.0 | 68.0 | - | 86.0 | 71.0 | 89.0 | 74.0 |
| 20 | 7.9 | 8.3 | 90.0 | 80.0 | 93.0 | 83.0 | 28.0 | 25.0 | 68.0 | - | 80.0 | 65.0 | 83.0 | 68.0 |
| 30 | 9.7 | 10.2 | 85.0 | 77.2 | 88.0 | 80.2 | 27.0 | 23.8 | 68.0 | - | 76.0 | 61.5 | 79.0 | 64.5 |
| 100 | 18.0 | 19.0 | 80.0 | 69.4 | 83.0 | 72.4 | 24.0 | 21.1 | 68.0 | - | 66.0 | 51.0 | 69.0 | 54.0 |
| 150 | 22.4 | 23.6 | 78.0 | 66.7 | 81.0 | 69.7 | 22.0 | 18.8 | 65.0 | - | 63.0 | 47.5 | 66.0 | 50.5 |
| 200 | 26.0 | 27.5 | 78.0 | 65.0 | 81.0 | 68.0 | 21.0 | 18.0 | 65.0 | - | 60.0 | 45.0 | 63.0 | 48.0 |
| 250 | 29.4 | 31.0 | 75.0 | 63.4 | 78.0 | 66.4 | 20.0 | 17.3 | 62.0 | - | 58.0 | 43.0 | 61.0 | 46.0 |
| 300 | 32.5 | 34.2 | 75.0 | 62.2 | 78.0 | 65.2 | 19.0 | 17.3 | 62.0 | - | 52.0 | 41.5 | 55.0 | 44.5 |
| 400 | 38.0 | 40.0 | 70.0 | 60.4 | 73.0 | 63.4 | 19.0 | 17.3 | 62.0 | - | 49.0 | 38.9 | 52.0 | 41.9 |
| 500 | 43.0 | 45.2 | 70.0 | 58.9 | 73.0 | 61.9 | 19.0 | 17.3 | 62.0 | - | 47.0 | 37.0 | 50.0 | 40.0 |
| 600 | 47.6 | 50.1 | 70.0 | 57.7 | 73.0 | 60.7 | 19.0 | 17.3 | 62.0 | - | 45.0 | 35.4 | 48.0 | 38.4 |
Информация для заказа:
| 9827A54103 | Кабель экранированная витая пара (F/FTP), категория 7, 4 пары (23 AWG), одножильный (solid), для внутренней прокладки, каждая пара в фольге, общий экран, внешняя оболочка FR-LSZH |
