Кабель интерфейса RS-485/422

Применение
Внутри и вне помещений. Промышленный кабель высокой помехозащищенности. Применяется в рамках промышленных сетей Fieldbus на физическом уровне. Совместим с приложениями типа RS-485, RS-422. Подходит для применения в условиях агрессивной среды.

Описание конструкции

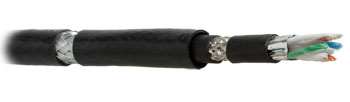

Кабель состоит из четырех витых пар, сплетенных вместе с дренажным проводом и экранированных алюминиевой фольгой и медной оплеткой. Конструкция защищена внутренней оболочкой из огнестойкого малодымного безгалогенного компаунда, бронирована стальной проволокой и покрыта внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.

Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (LSZH)
Внешний диаметр кабеля: 17 мм (ном.)
Вес 1 км кабеля: 400 кг

Спецификация
Стандарты
Тест огнестойкости: IEC 60332-3, UL 1581 VW-1, UL 1581 FT-1
Соответствует требованиям RoHS 2002/95/EC

1. Проводник
Материал: проволока из луженой меди, многожильный
Изоляция жил: вспененный полиолефин
Диаметр проводника: 0,64 мм (22 AWG)
Количество и диаметр жил: 7 х 0,25 мм
Диаметр проводника в изоляции: 2,13 мм (ном.)

2. Конструкция пар
Количество пар: 4 пары
Цветовая кодировка: Белый х Синий, Белый х Оранжевый, Белый х Зеленый, Белый х Коричневый (IEC 60189-2)

3. Экранирование
Общий экран: алюминизированная полиэстерная пленка, покрытие - 100 %
Общий экран: проволочная оплетка из луженой меди, покрытие - 65 % (ном.)

4. Дренажный провод
Материал: проволока из луженой меди, многожильный
Диаметр: 0,64 мм (22 AWG)
Количество и диаметр жил: 7 х 0,25 мм

5. Внутренняя оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (LSZH)
Внешний диаметр: 13,0 мм (ном.)
Цвет: черный RAL 9005 или по заказу

6. Бронирование:
Материал: проволочная оплетка из гальванизированной стали

7. Внешняя оболочка
Материал: огнестойкий малодымный безгалогенный компаунд (LSZH), устойчивый к воздействию УФ излучения
Маркировка: по заказу или стандартная маркировка Teldor
Цвет: черный RAL 9005 или по заказу

8. Технические характеристики
Внешний диаметр кабеля: 17 мм (ном.)
Минимальный радиус изгиба: 50 мм
Температура эксплуатации: -50°C - +70°C
Вес 1 км кабеля: 400 кг

9. Электрические характеристики
Диапазон частот: 1-10 МГц
Волновое сопротивление: 120 Ом
Сопротивление постоянному току (при 20°C): 59 Ом/км макс.
Коэффициент затухания на частоте 1 МГц: 17 дБ/км
Электрическая емкость: 42,0 пФ/м
Приведенная скорость передачи сигнала: 80 % (ном.)
Диэлектрическая прочность изоляции: 500 В/1 мин.
Сопротивление изоляции: 4 ГОм км

Информация для заказа:
