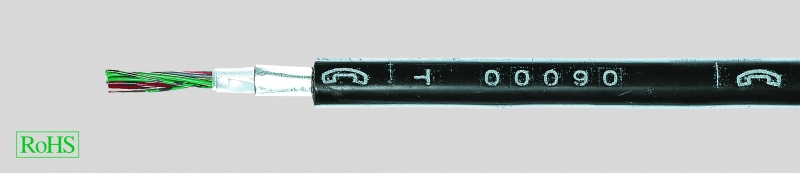

A-2Y(L)2Y Bd, кабель связи для наружной прокладки, в соответствии со стандартом VDE 0816, слоистая оболочка, без наполнителя
Производитель —
Оценка (средняя 5)
Технические характеристики
В соответствии с DIN VDE 0816
Температурный диапазон
подвижно от -20 °C до +50 °C
стационарно до +70 °C
Сопротивление шлейфа при 20°C
0,6 мм = макс. 130 Ом/км
0,8 мм = макс. 73,2 Ом/км
Пиковое рабочее напряжение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — A-2Y(L)2Y Bd, кабель связи для наружной прокладки, в соответствии со стандартом VDE 0816, слоистая оболочка, без наполнителя
- В соответствии с DIN VDE 0816
-
Температурный диапазонподвижно от -20 °C до +50 °Cстационарно до +70 °C
-
Сопротивление шлейфа при 20°C0,6 мм = макс. 130 Ом/км0,8 мм = макс. 73,2 Ом/км
- Пиковое рабочее напряжение макс. 225 В (не для больших токовых нагрузок)
-
Испытательное напряжениежила/жила U эфф. 500 В²)жила/экран U эфф. 2000 В
-
Сопротивление изоляциимин. 5 ГОм x км
-
Затухание в линиимагистральной цепи при 800 Гц0,6 мм = 1,04 дБ/км0,8 мм = 0,78 дБ/км
-
Импедансмагистральной цепи при 800 Гц0,6 мм = 720 Ом0,8 мм = 520 Ом
-
Минимальный радиус изгиба10xØ кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
-
Пожарная нагрузкасм. табл. в приложении
- Медная жила, однопроволочная
- Изоляция жил из РЕ (2Y)
- Маркировка четверной скрутки черными кольцами
- Четверная звездчатая скрутка
-
5 четвёрок — в элементарные пучки,каждые 5 или 10 элементарных пучков — в главные пучки, а элементарные и главные пучки — в кабель
- Обмотка сердечника кабеля из нескольких слоёв синтетической ленты
- Внешняя слоистая оболочка (L)2Y представляет собой алюминиевую ленту, покрытую пластмассой, сшитую с полиэтиленовой оболочкой (2Y)
- Цвет оболочки — чёрный
- Внешняя оболочка кабеля промаркирована изображением телефонной трубки. Разметка метража, цвет — белый
-
Не допускается применение всиловом оборудовании. Не допускается применение кабелей с внешней РЕ-оболочкой в пожаро- и взрывоопасных зонах без необходимых мер защиты.
-
Рабочая емкость при 800 Гцдля 100% значений0,6 мм — макс. 52 нф/км0,8 мм — макс. 55 нф/кмдля 95% значений0,6 мм — макс. 503) нф/км0,8 мм- макс. 533) нф/кмдля 80% значений0,6 мм — макс. 48 нф/км0,8 мм — макс. 50 нф/км
-
Емкостный дисбаланс при 800 Гцдля 100% значений к1: — макс. 800¹) пф/300 мдля 95% значений к1 — макс. 400 пф/300 мдля 100% значений к9-12 — макс. 300¹) пф/300 мдля 98% значений к9-12 — макс. 100 пф/300 м
- ¹) Не менее чем для двух четвёрок жил
- ²) Для локальных кабелей с числом пар более 100 необходимость в испытании отпадает
- 3) Для кабелей с числом пар до 10 включительно действительно 100% значение
- Проводник диаметром 0,4 мм по запросу
Данные телефонные кабели для городской сети применяются для подключения и соединения переговорных пунктов с телефонными подстанциями или центральными телефонными станциями, а также в качестве соединительного кабеля для промышленных установок. Предназначены для прокладки в земле, в кабель-каналах и трубах, а также для внутреннего монтажа. Алюминиевая лента (L) с двусторонним покрытием из полиэтиленового сополимера, прочно соединенная с внешней полиэтиленовой оболочкой (2Y), обеспечивает защиту от проникновения водяных паров -поперечную водонепроницаемость. Чёрная внешняя РЕ-оболочка устойчива к ультрафиолетовому излучению.Полиэтилен (ПЭ = 2Y) не содержит галогенов.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ |
Кол-во пар
x Ø провод.
мм
|
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 34100 | 2 x 2 x 0,6 | 8,0 | 11,0 | 82,0 |
| 34101 | 4 x 2 x 0,6 | 10,0 | 23,0 | 127,0 |
| 34102 | 6 x 2 x 0,6 | 11,5 | 34,0 | 132,0 |
| 34103 | 10 x 2 x 0,6 | 12,5 | 57,0 | 171,0 |
| 34104 | 20 x 2 x 0,6 | 15,5 | 113,0 | 268,0 |
| 34105 | 30 x 2 x 0,6 | 17,5 | 170,0 | 358,0 |
| 34106 | 40 x 2 x 0,6 | 19,5 | 226,0 | 438,0 |
| 34107 | 50 x 2 x 0,6 | 21,0 | 283,0 | 531,0 |
| 34108 | 70 x 2 x 0,6 | 24,5 | 396,0 | 712,0 |
| 34109 | 100 x 2 x 0,6 | 28,0 | 565,0 | 950,0 |
| 34110 | 150 x 2 x 0,6 | 33,0 | 848,0 | 1348,0 |
| 34111 | 200 x 2 x 0,6 | 37,0 | 1131,0 | 1758,0 |
| 34112 | 250 x 2 x 0,6 | 40,5 | 1414,0 | 2137,0 |
| 34113 | 300 x 2 x 0,6 | 44,0 | 1696,0 | 2533,0 |
| 34114 | 350 x 2 x 0,6 | 47,5 | 1979,0 | 2954,0 |
| 34115 | 400 x 2 x 0,6 | 50,0 | 2262,0 | 3342,0 |
| 34130 | 2 x 2 x 0,8 | 11,0 | 20,0 | 102,0 |
| 34131 | 4 x 2 x 0,8 | 12,0 | 40,0 | 158,0 |
| 34132 | 6 x 2 x 0,8 | 13,0 | 60,0 | 179,0 |
| 34133 | 10 x 2 x 0,8 | 14,5 | 101,0 | 241,0 |
| 34134 | 20 x 2 x 0,8 | 18,0 | 201,0 | 393,0 |
| 34135 | 30 x 2 x 0,8 | 21,0 | 302,0 | 540,0 |
| 34136 | 40 x 2 x 0,8 | 23,0 | 402,0 | 675,0 |
| 34137 | 50 x 2 x 0,8 | 25,5 | 503,0 | 842,0 |
| 34138 | 70 x 2 x 0,8 | 29,0 | 704,0 | 1105,0 |
| 34139 | 100 x 2 x 0,8 | 34,0 | 1005,0 | 1524,0 |
| 34140 | 150 x 2 x 0,8 | 40,0 | 1508,0 | 2208,0 |
| 34141 | 200 x 2 x 0,8 | 46,5 | 2011,0 | 2915,0 |
| 34142 | 250 x 2 x 0,8 | 51,0 | 2514,0 | 3575,0 |
| 34143 | 300 x 2 x 0,8 | 53,0 | 3016,0 | 4232,0 |
| 34144 | 350 x 2 x 0,8 | 56,5 | 3519,0 | 4940,0 |
| 34145 | 400 x 2 x 0,8 | 60,0 | 4022,0 | 5565,0 |
| 34146 | 500 x 2 x 0,8 | 68,0 | 5027,0 | 6955,0 |
| 34147 | 600 x 2 x 0,8 | 73,0 | 6032,0 | 8240,0 |
