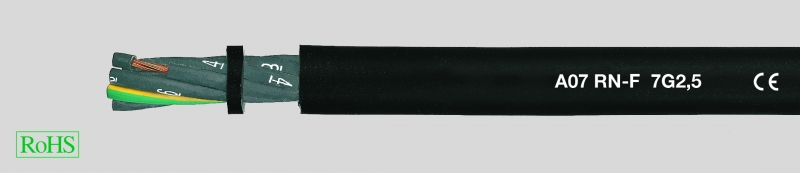

A07 RN-F, кабель с резиновой изоляцией, национальный стандарт
A07 RN-F 3x1,5мм²
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель с резиновой изоляцией A07 RN-F в соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
Температурный диапазон
-30 °C — +60 °C
Допустимая рабочая температура проводника +60 °C
Номинальное напряжение
U0/U 450/750...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — A07 RN-F 3x1,5мм²
- Кабель с резиновой изоляцией A07 RN-F в соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
-
Температурный диапазон-30 °C — +60 °C
- Допустимая рабочая температура проводника +60 °C
-
Номинальное напряжениеU0/U 450/750 Впри защищённой и фиксированной прокладкеU0/U 600/1000 В
-
Предельно допустимые рабочие напряженияв электрических сетях трёхфазного и однофазного токаU0/U 476/825 Вв электрических сетях постоянного токаU0/U 619/1238 В
- Испытательное напряжение 2500 В
-
Продолжительная нагрузка на растяжениемакс. 15 Н/мм²с учётом общего медного сечения
-
Минимальный радиус изгибастационарно: 4х Ø кабеляпри прокладке через направляющие ролики: 7,5x Ø кабеляпри намотке на барабаны:5х Ø кабеля
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
-
Маркировка жил в соответствии с DIN VDE 0293-308— до 5 жил: цветовая маркировка— от 6 жил: черные жилы с цифровой маркировкой белого цвета
- Повивная скрутка жил с оптимальным шагом
- Резиновая внешняя оболочка EM 2 в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1
- Цвет оболочки — чёрный
-
Устойчив кпогодным условиям
Испытания
- Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
- Озоностойкость изолирующих оболочек в соответствии с DIN VDE 0472 часть 805, тип испытания A или часть 805 A1, тип испытания C
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
- A07 RN-F = кабель с резиновой изоляцией, признанный национальный стандарт, номинальное напряжение 750 В, тонкопроволочный
- Внешний Ø при 7-жильном исполнении относится к сердечнику и лежащим поверх него жилам
- Цвет изоляции у одножильного кабеля без оболочки — чёрный.
Кабели с прочной резиновой изоляцией применяются при средних механических нагрузках в сухих и влажных помещениях, а также на открытом воздухе в сельскохозяйственных предприятиях. Используются в промышленном оборудовании, например, для бойлеров, электроплиток, переносных ламп, ручного электроинструмента (дрели, дисковой пилы и приборов для строительных работ по дому), а также для переносных двигателей и машин на стройплощадках.
Кроме того, данные кабели предназначены для фиксированной прокладки по штукатурке во временных строениях. Возможен монтаж прямо на деталях подъёмного оборудования и машин.
Допускается эксплуатация при защищённой, фиксированной прокладке в трубах или в устройствах, а также в качестве кабелей для подключения двигателей при номинальном переменном напряжении не выше 1000 В или при постоянном напряжении не выше 750 В относительно земли. При использовании в рельсовых транспортных средствах постоянное напряжение эксплуатации должно составлять 900 В относительно земли. Разрешён к эксплуатации во взрывоопасных зонах в соответствии с DIN VDE 0165.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø мин. — макс. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 37080 | 3 x 1,5 | 9,2 — 11,9 | 43,0 | 165,0 | 16 |
| 37081 | 3 x 2,5 | 10,9 — 14,0 | 72,0 | 235,0 | 14 |
| 37082 | 3 x 4 | 12,7 — 16,2 | 115,0 | 320,0 | 12 |
| 37083 | 3 x 6 | 14,1 — 18,0 | 173,0 | 495,0 | 10 |
| 37084 | 3 x 10 | 19,1 — 24,2 | 288,0 | 880,0 | 8 |
| 37085 | 3 x 16 | 21,8 — 27,6 | 461,0 | 1095,0 | 6 |
| 37086 | 3 x 25 | 26,1 — 33,0 | 720,0 | 1450,0 | 4 |
| 37087 | 3 x 35 | 29,3 — 37,1 | 1008,0 | 1900,0 | 2 |
| 37088 | 3 x 50 | 34,1 — 42,9 | 1440,0 | 2600,0 | 1 |
| 37089 | 4 x 10 | 20,9 — 26,5 | 384,0 | 1065,0 | 8 |
| 37090 | 4 x 25 | 28,9 — 36,6 | 960,0 | 1995,0 | 4 |
