ААШнг
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ
Конструкция
Жила — алюминиевая однопроволочная или многопроволочная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ААШнг
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

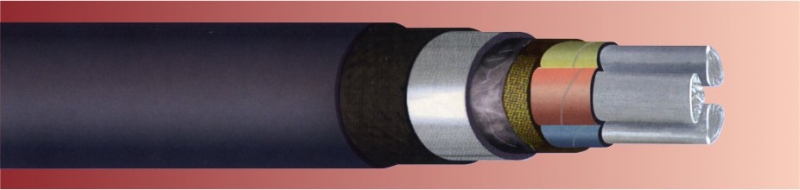

Конструкция
- Жила — алюминиевая однопроволочная или многопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная алюминиевая
- Защитный покров — битумный слой, лента ПЭТ-Э пленки и оболочка, выпрессованная из ПВХ пластиката пониженной горючести
Технические данные
| Номинальное напряжение, кВ | 1, 6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 25 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| 1 кВ | 6kB | 10 кВ | 1 кВ | 6kB | 10 кВ | |
| 3х35 | 22,1 | 29,7 | 33,6 | 742 | 1194 | 1466 |
| 3х50 | 24,2 | 31,7 | 36,0 | 921 | 1401 | 1732 |
| 3х70 | 27,4 | 34,8 | 38,8 | 1199 | 1710 | 2037 |
| 3х95 | 30,3 | 37,8 | 41,8 | 1484 | 2058 | 2403 |
| 3х120 | 33,3 | 40,2 | 44,2 | 1809 | 2377 | 2745 |
| 3х150 | 36,2 | 42,7 | 47,1 | 2163 | 2735 | 3185 |
| 3х185 | 39,5 | 46,0 | 50,2 | 2589 | 3213 | 3674 |
| 3х240 | 43,6 | 49,4 | 53,4 | 3197 | 3845 | 4309 |
| 3х35+1х16 | 23,7 | - | - | 839 | - | - |
| 3х50+1х25 | 26,4 | - | - | 1078 | - | - |
| 3х70+1х50 | 29,3 | - | - | 1364 | - | - |
| 3х95+1х50 | 32,6 | - | - | 1707 | - | - |
| 3х120+1х70 | 36,0 | - | - | 2126 | - | - |
| 3х150+1х70 | 38,8 | - | - | 2473 | - | - |
| 3х185+1х95 | 42,2 | - | - | 2965 | - | - |
| 4х35 | 25,2 | - | - | 955 | - | - |
| 4х50 | 27,9 | - | - | 1207 | - | - |
| 4х70 | 30,6 | - | - | 1500 | - | - |
| 4х95 | 34,0 | - | - | 1877 | - | - |
| 4х120 | 38,0 | - | - | 2349 | - | - |
| 4х150 | 40,0 | - | - | 2673 | - | - |
| 4х185 | 43,9 | - | - | 3230 | - | - |
| 4х240 | 48,3 | - | - | 3991 | - | - |
Купить ААШнг в регионе Ярославль.
