AF 400-2 MP 603
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Wilo-RainSystem AF 400-2MP 603 - 605 Габаритный чертеж Допустимая перекачиваемая среда (другие среды по запросу) Чистая вода без осаждающихся веществ • Дождевая вода • Мощность Давление включения Настройка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — AF 400-2 MP 603

Технический паспорт

Характеристики Wilo-RainSystem AF 400-2MP 603 - 605

Габаритный чертеж

Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Дождевая вода
Мощность
Давление включенияНастройка по выбору от 1,0 бар
Давление выключенияНастройка по выбору от 1,0 бар
Температура перекачиваемой жидкости T+5...+35 В°C
Температура окружающей среды, макс. T40 В°C
Подключение к сети3~400 V, 50 Hz
Подпитывающий резервуар V400 л
Полный вес m120 кг
Мотор/электроника
Число насосов в установке2
Число секций3
Степень защитыIP 54
Класс изоляцииF
Подключения
Напорная магистраль/напорная сторонаСистема накопительных трубопроводов R 1ВЅ
Номинальный внутренний диаметр патрубков на стороне всасывания Rp1ВЅ
Приточный трубопроводR 1ВЅ
Соединение для водослива [DN]100
Материалы
Корпус насоса1.4301
Рабочее колесоNoryl
Вал насоса1.4057 [AISI431]
Скользящее торцевое уплотнениеграфит/керамика
СекцииNoryl
Данные для заказа
ИзделиеWilo
ТипAF 400-2 MP 603
Арт.-№2504589
Вес, прим. m96 кг

Размеры и габаритные чертежи

Габаритный чертеж

Характеристики

Характеристики

Описание изделия

Полный текст

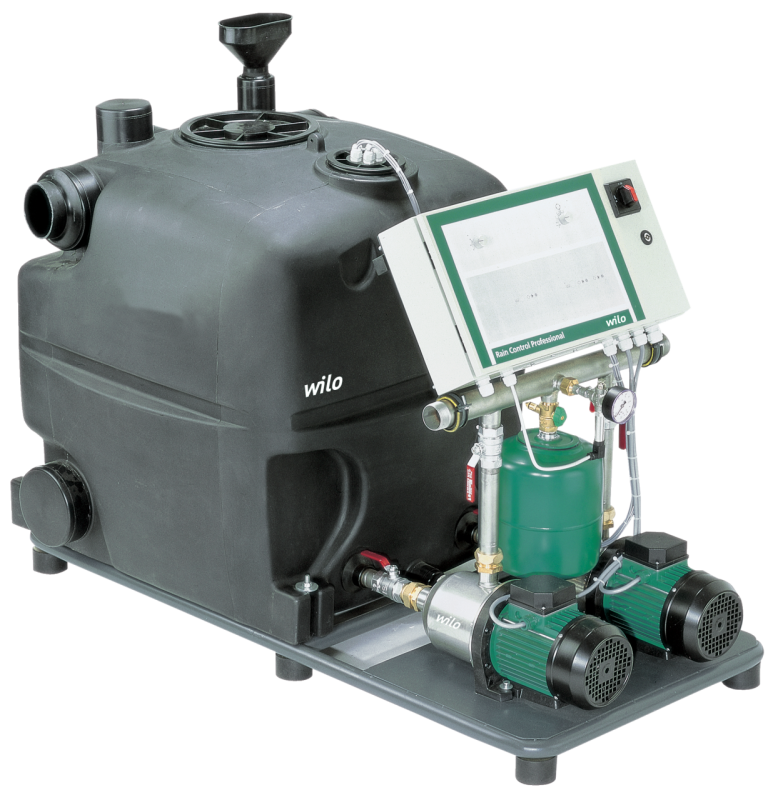

Автоматическая установка снабжения дождевой водой и дополнительной подачи пресной воды в качестве компактного модуля для коммерческой и промышленной подачи дождевой воды из подземного резервуара или цистерны с помощью погружных насосов в качестве питающих насосов (см. серию Wilo-Drain), которая состоит из двух (до четырех) нормальновсасывающих многоступенчатых горизонтальных высоконапорных центробежных насосов с крайне низким уровнем шума. Шаровой затвор со всасывающей и напорной сторон и обратный клапан на каждом насосе с системой накопительных трубопроводов с напорной стороны.

Гибридный резервуар большой емкости (400 л) с подпиткой пресной водой по необходимости при незаполненной цистерне. Проточный мембранный напорный резервуар (8 л) в соответствии с DIN 4807 обеспечивает экономию электроэнергии при микроутечках в здании. Все детали, находящиеся в контакте с перекачиваемой жидкостью, в антикоррозионном исполнении. Электронная система управления RainControl Hybrid для подключения насосов водоснабжения и насосов цистерны с главным выключателем, управляющим переключателем для каждого насоса с функцией «ручной-0-автоматический». Равномерное управление установкой благодаря каскадному подключению и отключению насосов, смене насосов и встроенному тестовому режиму при простое насосов. Автоматическое аварийное переключение насоса и включение второго насоса при пиковых нагрузках обеспечивают наилучшую готовность установки к работе. Управление установкой/уровнем в низковольтном диапазоне, автоматическое управление питающим насосом, встроенная электронная защита электродвигателя и защита от сухого хода. Подробные сообщения на приборе управления и беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности. Идеально подходит для подключения к системе управления зданием (GLT/DDC). Готова к электрическому и гидравлическому подключению и установлена на вибропоглощающей регулируемой по высоте трубчатой раме с антикоррозионным покрытием.

Опция:

Модули расширения, индикатор уровня заполнения цистерны, счетчик часов работы, раздельная сигнализация рабочего состояния и неисправности, таймер, версии 60 Гц.

Система управления насосом:

Управление насосами снабжения дождевой водой и насосами цистерны, управление посредством преобразователя измеряемого давления 4–20 мА и герметически закрытых контактов. Контроль уровня заполнения в гибридном резервуаре. Защита электродвигателя.

Пополнение свежей воды:

Сертифицированный DVGW магнитный клапан R 1 со свободным выпускным отверстием согласно стандарту DIN 1988 (наполнительная воронка и подводящий патрубок встроены со стороны резервуара), соединительные патрубки насосов для цистерн диаметром 50 (подводящий патрубок встроен со стороны резервуара)

Материалы
Корпус насоса1.4301
Вал насоса1.4057 [AISI431]
Скользящее торцевое уплотнениеграфит/керамика
СекцииNoryl
УплотнениеNBR
Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Дождевая вода
Мощность
Входное давление макс. H6 бар
Температура перекачиваемой жидкости T+5...+35 В°C
Температура окружающей среды, макс. T40 В°C
Подключение к сети 3~, стандартное исполнение400 В
Частота сети F50 Гц
Номинальная частота вращения n2,900 об/мин
Мотор/электроника
Степень защитыIP 54
Класс изоляцииF
Резьбовой ввод для кабеля1x11 PG
Потребляемая мощность P10.84 кВт
Номинальный ток (прим.) IN 3~230 В3.3 A
Номинальный ток (прим.) IN 3~400 В1.9 A
Данные для заказа
Вес, прим. m90 кг
ТипAF 400-2 MP 603
Арт.-№2504589
