АКПБбШв
Оценка (средняя 5)
ТУ 16.К20.007-2003 Назначение Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного — до 660 В частотой до 100 Гц — или постоянного напряжения до 1 000 В....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АКПБбШв

ТУ 16.К20.007-2003

Назначение

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного — до 660 В частотой до 100 Гц — или постоянного напряжения до 1 000 В.

Кабели стойки при температуре окружающей среды от -50 до +50 °С и относительной влажности воздуха до 98 % при температуре до +35 °С.

Кабели предназначены для прокладки в помещениях, каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе при отсутствии механических воздействий на кабель.

Длительно допустимая температура на жилах кабелей с резиновой и полиэтиленовой изоляцией не должна превышать +65 °С, а с изоляцией из ПВХ пластиката — +70 °С.

Кабели могут изготавливаться с общим экраном из алюминиевой фольги (АКВВГЭ) или медной фольги (КРВГЭ). Внешняя оболочка кабелей может быть выполнена из ПВХ пластиката пониженной горючести (АКВВГнг).

Кабели могут быть изготовлены с бронепокровом:

  • типа Б — броня из 2 стальных лент с наружным покровом (АКВВБ);

  • типа БГ — броня из 2 стальных лент без наружного покрова (АКВВБГ);

  • типа БбШв — броня из 2 стальных лент в оболочке из ПВХ пластиката (АКВБбШв).

Кабели могут быть изготовлены в тропическом исполнении (КВВГ- Т). Кабели могут быть выполнены с заполнением при скрутке жил (КВВГз).



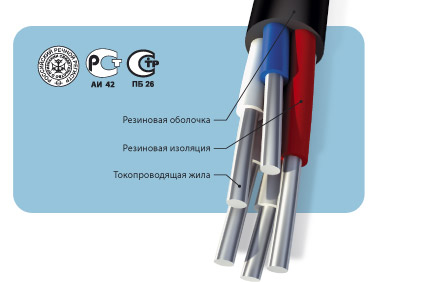

Номенклатура и конструктивные особенности

Марка кабеля с жилами

Конструктивные особенности

медными

алюминиевыми

КРВГ

АКРВГ

Изоляция из резины, оболочка из ПВХ пластиката

КРНГ

АКРНГ

Изоляция из резины, оболочка из резины, не распространяющей горение

КВВГ

АКВВГ

Изоляция и оболочка из ПВХ пластиката

КПВГ

АКПВГ

Изоляция из полиэтилена, оболочка из ПВХ пластиката

КРВГЭ, КВВГЭ

АКРВГЭ, АКВВГЭ

С общим экраном из алюминиевой или медной фольги

КВБбШв АКВБбШв Изоляция из ПВХ пластиката, броня из двух стальных лент, оболочка из ПВХ пластиката
КПБбШв АКПБбШв Изоляция из полиэтилена, броня из двух стальных лент, оболочка из ПВХ пластиката



Преимущественные области применения

Марка кабеля

Области применения

КРВГ, АКРВГ, КРНГ, АКРНГ, КВВГ, АКВВГ

Для прокладки в помещениях, каналах, тоннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель

КРВГЭ, АКРВГЭ, КВВГЭ, АКВВГЭ

То же и для защиты электрических цепей от влияния внешних электрических полей

КРВБ, АКРВБ, КВВБ, АКВВБ, КПВБ, АКПВБ

Для прокладки в земле (траншеях) в условиях агрессивной среды и в местах воздействия блуждающих токов, если кабель не подвергается значительным растягивающим усилиям

КВБбШв, АКВБбШв, КПБбШв, АКПБбШв

То же и в помещениях, каналах, тоннелях



Сортамент

Марка кабеля

Число жил при сечении

0,75 мм2

1 мм2

1,5 мм2

2,5 мм2

4 мм2

6 мм2

10 мм2

КРВГ, КРНГ, КРВГЭ

4, 5, 7, 10, 14, 19, 27, 37, 52

4, 7, 10

-

КВВГ, КВВГЭ, КПВГ

4, 5, 7, 10, 14, 19, 27, 37, 52

АКРНГ, АК­ВВГ, АКПВГ, АКРВГ, АКВВГЭ, (А)КВБбШв, (А)КПБбШв

-

 -

-

4, 5, 7, 10, 14, 19, 27, 37, 52

4, 7, 10



Номинальная толщина изоляции

Номинальное сечение, мм2

Резиновая, мм

Из ПВХ пластиката, мм

Из полиэтилена, мм

0,75-2,5

1,0

0,6

0,6

4,0-6,0

1,0

0,7

0,6

10,0

1,2

0,9

0,8



Сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С

Марка кабеля

Номинальное сечение

Сопротивление, не менее, МОм

КРВГ, АКРВГ, КРНГ, АКРНГ

0,75-10,0

60

КПВГ, АКПВГ

0,75-10,0

300

КВВГ, АКВВГ, КВВГЭ, АКВВГЭ, КВВГнг, АКВВГнг

0,75-1,5

10

2,5-4,0

9

6,0-10,0

6

Кабели всех марок могут быть проложены на открытом воздухе.



Расчетный номинальный наружный диаметр и масса кабеля

Число жил и сечение

Диаметр, мм

Масса, кг/км

с резиновой изоляцией

число жил

номинальное сечение, мм2

КРВГ

КРНГ

АКРВГ

АКРНГ

КРВГ

КРНГ

АКРВГ

АКРНГ

4

0,75

10,1

10,5

-

-

127

168

-

-

5

11,0

11,4

158

201

7

11,9

12,3

190

236

10

14,8

15,8

261

366

14

16,1

17,1

337

436

19

17,8

18,8

434

539

27

21,6

22,2

613

732

37

24,5

25,7

825

934

52

28,7

-

1 115

-

4

1,0

10,5

10,9

-

-

143

186

-

-

5

11,4

11,8

177

223

7

12,4

12,8

216

265

10

15,5

16,5

298

410

14

17,7

17,8

388

492

19

19,0

19,6

519

613

27

22,6

23,2

708

836

37

25,6

26,8

954

1 134

52

30,0

-

1 296

-

4

1,5

11,0

11,4

-

-

167

214

-

-

5

12,0

12,4

206

257

7

13,0

14,0

256

333

10

16,4

17,4

355

477

14

17,7

18,7

465

579

19

20,1

20,7

623

726

27

24,3

25,5

878

1 066

37

27,2

28,4

1 155

1 350

52

31,9

34,1

1 575

1 848

4

2,5

12,0

12,4

12,1

12,5

216

271

158

215

5

13,1

14,1

13,2

14,2

271

352

199

270

7

14,2

15,2

14,3

15,3

339

426

238

326

10

18,3

18,9

18,5

19,1

489

615

345

473

14

19,8

20,4

20,0

20,6

645

458

443

557

19

22,1

22,7

22,3

22,9

842

961

567

688

27

26,7

27,9

27,0

28,2

1 187

1 404

797

1 017

37

29,9

32,1

30,2

32,4

1 491

1 885

1 040

1 354

4

4,0

13,1

14,1

13,2

14,2

285

373

191

280

7

15,6

16,6

15,7

16,7

456

557

291

393

10

20,2

20,8

20,3

20,9

658

807

422

573

4

6,0

14,3

15,3

14,4

15,4

371

472

231

333

7

17,0

18,0

17,1

18,1

602

717

357

473

10

22,1

22,7

22,2

22,8

866

1 043

516

695

4

10,0

-

-

17,3

18,3

-

-

338

478

7

-

-

21,2

21,8

-

-

554

692

10

-

-

27,6

28,8

-

-

797

1 110

с ПВХ изоляцией

число жил

номинальное сечение, мм2

КВВГ

АКВВГ

КВВГ

АКВВГ

4

0,75

7,6

-

78,3

-

5

8,2

92,4

7

9,5

130

10

11,6

177

14

12,5

226

19

13,8

289

27

16,3

392

37

18,5

528

52

21,6

713

4

1,0

8,0

-

91,7

-

5

9,3

121

7

10,0

153

10

12,3

210

14

13,2

271

19

14,6

348

27

17,3

475

37

19,6

641

52

22,9

870

4

1,5

9,1

-

125

-

5

9,9

148

7

10,6

189

10

13,2

261

14

14,2

340

19

15,7

441

27

19,0

622

37

21,2

819

52

25,2

1 140

4

2,5

10,1

10,2

170

112

5

10,9

11,0

203

131

7

11,8

11,9

265

163

10

14,7

14,9

368

223

14

15,9

16,1

487

284

19

17,7

17,9

638

361

27

21,4

21,7

902

509

37

24,3

24,6

1 220

681

4

4,0

11,7

11,7

244

149

7

13,8

13,9

389

223

10

17,4

17,5

544

308

4

6,0

12,8

12,9

325

185

7

15,2

15,3

527

281

10

19,7

19,8

758

407

4

10,0

-

15,9

-

279

7

19,4

453

10

25,2

653

с ПЭ изоляцией

число жил

номинальное сечение, мм2

КПВГ

АКПВГ

КПВГ

АКПВГ

4

0,75

7,7

-

74,5

-

5

8,3

-

87,6

-

7

9,6

-

123

-

10

11,7

-

167

-

14

12,6

-

211

-

19

13,9

-

268

-

27

16,4

-

362



37

18,6

-

487

-

4

1,0

8,1



87,5

-

5

9,3

-

116

-

7

10,0

-

145

-

10

12,4

-

198

-

14

13,3

-

254

-

19

14,7

-

325

-

27

17,3

-

441

-

37

19,7

-

595

-

4

1,5

9,2

-

120



5

9,9

-

142

-

7

10,7

-

180

-

10

13,2

-

248

-

14

14,3

-

321

-

19

15,8

-

414

-

27

19,1

-

585

-

37

21,3

-

767

-

4

2,5

10,1

10,2

164

106

5

11,0

11,1

196

123

7

11,9

12,0

254

152

10

14,8

15,0

352

207

14

16,0

16,2

464

260

19

17,7

17,9

606

329

27

21,5

21,7

856

463

37

24,4

24,7

1 157

618

4

4,0

11,2

11,3

227

133

7

13,3

13,3

361

195

10

16,6

16,8

504

267

4

6,0

12,4

12,5

306

166

7

14,7

14,8

495

249

10

19,0

19,1

712

360

4

10,0

-

15,5

-

251

7

-

18,9

-

404

10

-

24,4

-

581

Строительная длина — не менее 150 м.

Срок службы — не менее 15 лет, а при прокладке в помещениях, тоннелях, каналах — 25 лет.

Пример условного обозначения: «Кабель АКВВГ 7х2,5 ГОСТ 1508-78».
