АКРВГЭ

Производитель — Российский производитель

Оценка (средняя 5)

ТУ 16.К20.007-2003 Назначение Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного — до 660 В частотой до 100 Гц — или постоянного напряжения до 1 000 В....

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — АКРВГЭ

ТУ 16.К20.007-2003

Назначение

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного — до 660 В частотой до 100 Гц — или постоянного напряжения до 1 000 В.

Кабели стойки при температуре окружающей среды от -50 до +50 °С и относительной влажности воздуха до 98 % при температуре до +35 °С.

Кабели предназначены для прокладки в помещениях, каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе при отсутствии механических воздействий на кабель.

Длительно допустимая температура на жилах кабелей с резиновой и полиэтиленовой изоляцией не должна превышать +65 °С, а с изоляцией из ПВХ пластиката — +70 °С.

Кабели могут изготавливаться с общим экраном из алюминиевой фольги (АКВВГЭ) или медной фольги (КРВГЭ). Внешняя оболочка кабелей может быть выполнена из ПВХ пластиката пониженной горючести (АКВВГнг).

Кабели могут быть изготовлены с бронепокровом:

типа Б — броня из 2 стальных лент с наружным покровом (АКВВБ);
типа БГ — броня из 2 стальных лент без наружного покрова (АКВВБГ);
типа БбШв — броня из 2 стальных лент в оболочке из ПВХ пластиката (АКВБбШв).

Кабели могут быть изготовлены в тропическом исполнении (КВВГ- Т). Кабели могут быть выполнены с заполнением при скрутке жил (КВВГз).

Номенклатура и конструктивные особенности

Марка кабеля с жилами		Конструктивные особенности
медными	алюминиевыми	Конструктивные особенности

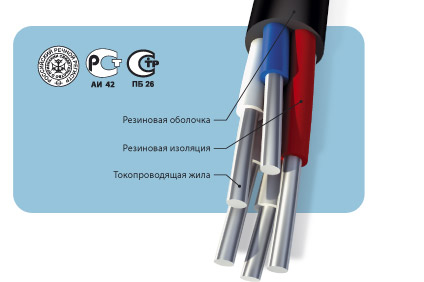

КРВГ	АКРВГ	Изоляция из резины, оболочка из ПВХ пластиката
КРНГ	АКРНГ	Изоляция из резины, оболочка из резины, не распространяющей горение
КВВГ	АКВВГ	Изоляция и оболочка из ПВХ пластиката
КПВГ	АКПВГ	Изоляция из полиэтилена, оболочка из ПВХ пластиката
КРВГЭ, КВВГЭ	АКРВГЭ, АКВВГЭ	С общим экраном из алюминиевой или медной фольги
КВБбШв	АКВБбШв	Изоляция из ПВХ пластиката, броня из двух стальных лент, оболочка из ПВХ пластиката
КПБбШв	АКПБбШв	Изоляция из полиэтилена, броня из двух стальных лент, оболочка из ПВХ пластиката

Преимущественные области применения

Марка кабеля	Области применения
КРВГ, АКРВГ, КРНГ, АКРНГ, КВВГ, АКВВГ	Для прокладки в помещениях, каналах, тоннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель
КРВГЭ, АКРВГЭ, КВВГЭ, АКВВГЭ	То же и для защиты электрических цепей от влияния внешних электрических полей
КРВБ, АКРВБ, КВВБ, АКВВБ, КПВБ, АКПВБ	Для прокладки в земле (траншеях) в условиях агрессивной среды и в местах воздействия блуждающих токов, если кабель не подвергается значительным растягивающим усилиям
КВБбШв, АКВБбШв, КПБбШв, АКПБбШв	То же и в помещениях, каналах, тоннелях

Сортамент

Марка кабеля	Число жил при сечении
Марка кабеля	0,75 мм²		1 мм²	1,5 мм²	2,5 мм²		4 мм²	6 мм²	10 мм²
КРВГ, КРНГ, КРВГЭ	4, 5, 7, 10, 14, 19, 27, 37, 52						4, 7, 10		-
КВВГ, КВВГЭ, КПВГ	4, 5, 7, 10, 14, 19, 27, 37, 52						4, 7, 10		-
АКРНГ, АКВВГ, АКПВГ, АКРВГ, АКВВГЭ, (А)КВБбШв, (А)КПБбШв	-	-		-		4, 5, 7, 10, 14, 19, 27, 37, 52	4, 7, 10

Номинальная толщина изоляции

Номинальное сечение, мм²	Резиновая, мм	Из ПВХ пластиката, мм	Из полиэтилена, мм
0,75-2,5	1,0	0,6	0,6
4,0-6,0	1,0	0,7	0,6
10,0	1,2	0,9	0,8

Сопротивление изоляции жил, пересчитанное на 1 км длины и температуру +20 °С

Марка кабеля	Номинальное сечение	Сопротивление, не менее, МОм
КРВГ, АКРВГ, КРНГ, АКРНГ	0,75-10,0	60
КПВГ, АКПВГ	0,75-10,0	300
КВВГ, АКВВГ, КВВГЭ, АКВВГЭ, КВВГнг, АКВВГнг	0,75-1,5	10
	2,5-4,0	9
	6,0-10,0	6

Кабели всех марок могут быть проложены на открытом воздухе.

Расчетный номинальный наружный диаметр и масса кабеля

Число жил и сечение		Диаметр, мм				Масса, кг/км
с резиновой изоляцией
число жил	номинальное сечение, мм²	КРВГ	КРНГ	АКРВГ	АКРНГ	КРВГ	КРНГ	АКРВГ	АКРНГ
4	0,75	10,1	10,5	-	-	127	168	-	-
5		11,0	11,4			158	201
7		11,9	12,3			190	236
10		14,8	15,8			261	366
14		16,1	17,1			337	436
19		17,8	18,8			434	539
27		21,6	22,2			613	732
37		24,5	25,7			825	934
52		28,7	-			1 115	-
4	1,0	10,5	10,9	-	-	143	186	-	-
5		11,4	11,8			177	223
7		12,4	12,8			216	265
10		15,5	16,5			298	410
14		17,7	17,8			388	492
19		19,0	19,6			519	613
27		22,6	23,2			708	836
37		25,6	26,8			954	1 134
52		30,0	-			1 296	-
4	1,5	11,0	11,4	-	-	167	214	-	-
5		12,0	12,4			206	257
7		13,0	14,0			256	333
10		16,4	17,4			355	477
14		17,7	18,7			465	579
19		20,1	20,7			623	726
27		24,3	25,5			878	1 066
37		27,2	28,4			1 155	1 350
52		31,9	34,1			1 575	1 848
4	2,5	12,0	12,4	12,1	12,5	216	271	158	215
5		13,1	14,1	13,2	14,2	271	352	199	270
7		14,2	15,2	14,3	15,3	339	426	238	326
10		18,3	18,9	18,5	19,1	489	615	345	473
14		19,8	20,4	20,0	20,6	645	458	443	557
19		22,1	22,7	22,3	22,9	842	961	567	688
27		26,7	27,9	27,0	28,2	1 187	1 404	797	1 017
37		29,9	32,1	30,2	32,4	1 491	1 885	1 040	1 354
4	4,0	13,1	14,1	13,2	14,2	285	373	191	280
7		15,6	16,6	15,7	16,7	456	557	291	393
10		20,2	20,8	20,3	20,9	658	807	422	573
4	6,0	14,3	15,3	14,4	15,4	371	472	231	333
7		17,0	18,0	17,1	18,1	602	717	357	473
10		22,1	22,7	22,2	22,8	866	1 043	516	695
4	10,0	-	-	17,3	18,3	-	-	338	478
7		-	-	21,2	21,8	-	-	554	692
10		-	-	27,6	28,8	-	-	797	1 110
с ПВХ изоляцией
число жил	номинальное сечение, мм²	КВВГ		АКВВГ		КВВГ		АКВВГ
4	0,75	7,6		-		78,3		-
5		8,2				92,4
7		9,5				130
10		11,6				177
14		12,5				226
19		13,8				289
27		16,3				392
37		18,5				528
52		21,6				713
4	1,0	8,0		-		91,7		-
5		9,3				121
7		10,0				153
10		12,3				210
14		13,2				271
19		14,6				348
27		17,3				475
37		19,6				641
52		22,9				870
4	1,5	9,1		-		125		-
5		9,9				148
7		10,6				189
10		13,2				261
14		14,2				340
19		15,7				441
27		19,0				622
37		21,2				819
52		25,2				1 140
4	2,5	10,1		10,2		170		112
5		10,9		11,0		203		131
7		11,8		11,9		265		163
10		14,7		14,9		368		223
14		15,9		16,1		487		284
19		17,7		17,9		638		361
27		21,4		21,7		902		509
37		24,3		24,6		1 220		681
4	4,0	11,7		11,7		244		149
7		13,8		13,9		389		223
10		17,4		17,5		544		308
4	6,0	12,8		12,9		325		185
7		15,2		15,3		527		281
10		19,7		19,8		758		407
4	10,0	-		15,9		-		279
7				19,4				453
10				25,2				653
с ПЭ изоляцией
число жил	номинальное сечение, мм²	КПВГ		АКПВГ		КПВГ		АКПВГ
4	0,75	7,7		-		74,5		-
5		8,3		-		87,6		-
7		9,6		-		123		-
10		11,7		-		167		-
14		12,6		-		211		-
19		13,9		-		268		-
27		16,4		-		362
37		18,6		-		487		-
4	1,0	8,1				87,5		-
5		9,3		-		116		-
7		10,0		-		145		-
10		12,4		-		198		-
14		13,3		-		254		-
19		14,7		-		325		-
27		17,3		-		441		-
37		19,7		-		595		-
4	1,5	9,2		-		120
5		9,9		-		142		-
7		10,7		-		180		-
10		13,2		-		248		-
14		14,3		-		321		-
19		15,8		-		414		-
27		19,1		-		585		-
37		21,3		-		767		-
4	2,5	10,1		10,2		164		106
5		11,0		11,1		196		123
7		11,9		12,0		254		152
10		14,8		15,0		352		207
14		16,0		16,2		464		260
19		17,7		17,9		606		329
27		21,5		21,7		856		463
37		24,4		24,7		1 157		618
4	4,0	11,2		11,3		227		133
7		13,3		13,3		361		195
10		16,6		16,8		504		267
4	6,0	12,4		12,5		306		166
7		14,7		14,8		495		249
10		19,0		19,1		712		360
4	10,0	-		15,5		-		251
7		-		18,9		-		404
10		-		24,4		-		581

Строительная длина — не менее 150 м.

Срок службы — не менее 15 лет, а при прокладке в помещениях, тоннелях, каналах — 25 лет.

Пример условного обозначения: «Кабель АКВВГ 7х2,5 ГОСТ 1508-78».
