BD01 Система - 40...160 A

Универсальные крепежные кронштейны

Универсальные крепежные кронштейны могут использоваться для крепежа на стену и потолок. Максимальное расстояние между точками крепления при нормальной механической нагрузке — 3 m при установке не ребро и 1.5 m при установке в плоскости.

При высокой механической нагрузке (например при вытягивании розетки из разъема) рекомендуется использовать промежуточный дополнительный крепежный кронштейн.

Как только выбрана точка крепления, скобка крепежного кронштейна вставляется в фиксатор прямой секции.

Подвесные кронштейны

Эти кронштейны использоваться для подвеса шинопровода смонтированного в плоскости. Также они могут быть установлены возле точек подключения для увеличения механической жесткости.

Крепежные кронштейны

Эти крепежные кронштейны могут использоваться для крепления к стене, потолку и для подвеса монтируемой системы. Они могут быть установлены в любой точке системы. Максимальное расстояние между точками крепления при нормальной механической нагрузке 3 m при положении на ребро и 1.5 m при положении в плоскости.

При высокой механической нагрузке (например при вытягивании розетки из разъема) рекомендуется использовать промежуточный дополнительный крепежный кронштейн.

Кодирование

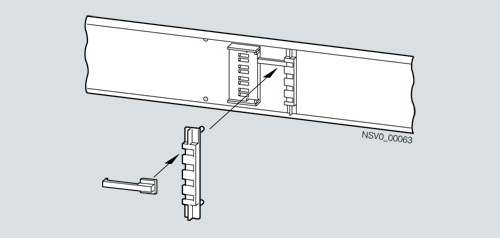

На систему может быть установлена кодировка для различного напряжения и частоты. С этой целью на каждую точку подключения устанавливается набор кодировки BD01‑K. Доступны четыре варианта кодировки.

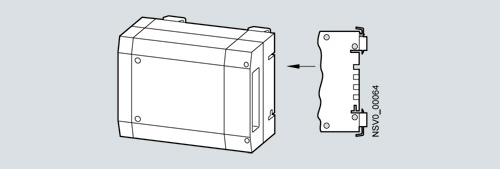

Отводные блоки могут быть закодированы со стороны подключения к отводной точке.

Опломбировка

Каждая отводная точка подключения и прямая секция могут быть опломбированы.

Для блоков подачи питания, отводных и дополнительных аппаратных блоков может быть выполнена опломбировка с помощью дополнительных компонентов (по запросу).

Кабельные сальники

Для блоков подачи питания, отводных блоков и дополнительных аппаратных блоков применяйте пластиковые кабельные сальники (стандартно в поставку не включены).

Клемники

В отводных и дополнительных аппаратных блоках мы рекомендуем использовать клемники Siemens для подключения к N и PE проводникам.
