Анодные термоусаживаемые муфты АТМ
Производитель —
Оценка (средняя 5)
Анодные термоусаживаемые муфты АТМ Тип : АТМ
Предназначены для герметизации и защиты корпусной части анода в месте подключения кабеля
На внутреннюю поверхность муфты нанесен слой термоплавкого клея, обеспечивающий полную герметизацию анода...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Анодные термоусаживаемые муфты АТМ

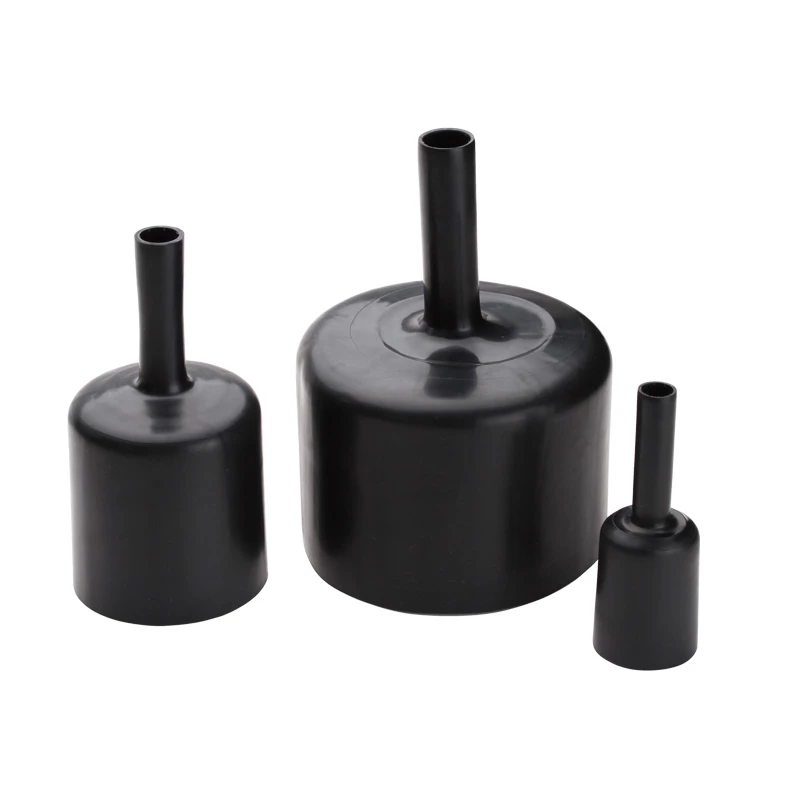

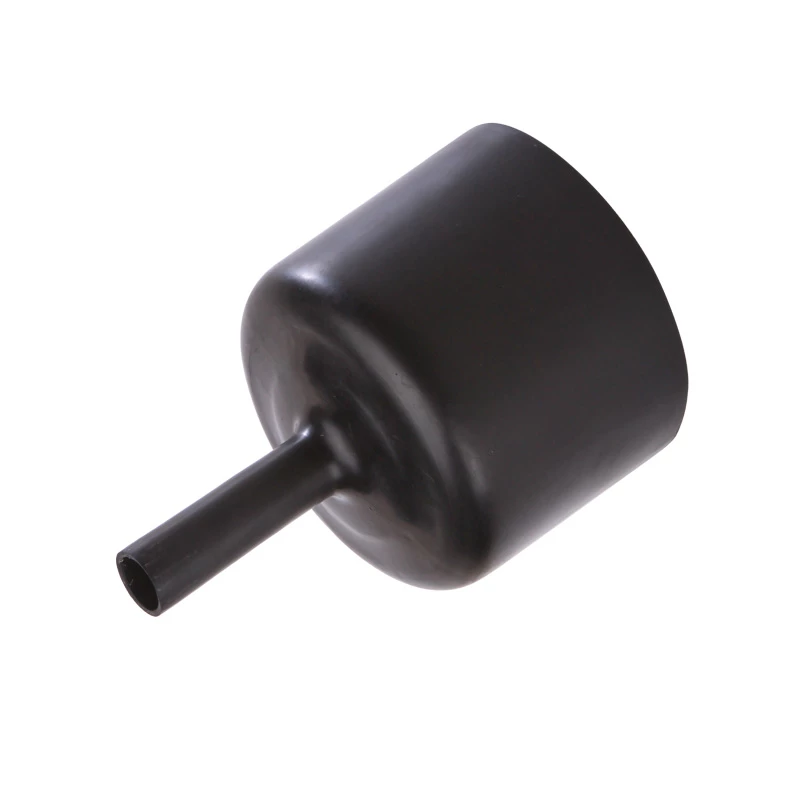

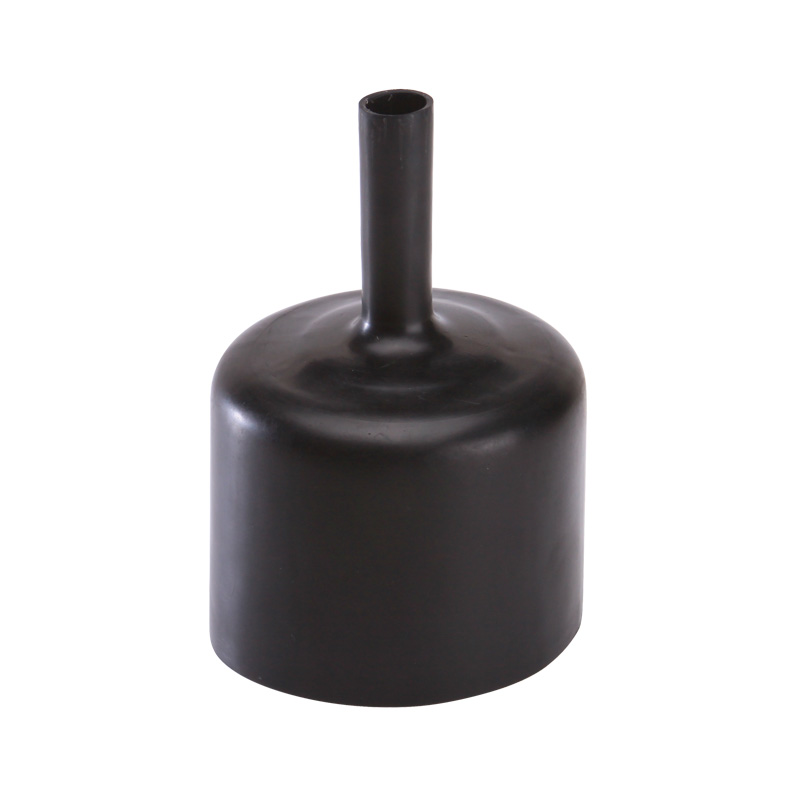

Анодные термоусаживаемые муфты АТМ
Тип : АТМ
- Предназначены для герметизации и защиты корпусной части анода в месте подключения кабеля
- На внутреннюю поверхность муфты нанесен слой термоплавкого клея, обеспечивающий полную герметизацию анода
- Широкий диапазон усадки
- Муфта состоит из двух термоусаживаемых ступеней: корпуса анода и вывода для герметизации кабеля
- Материал: полиолефин
- Рабочее напряжение: 1 кВ
- Устойчивы к ультрафиолетовому излучению и погодным условиям
| Относительное удлинение при разрыве | не менее 350% |
| Температура усадки | 125 °С |
| Температура эксплуатации | от -55 до +100 °С |
| Прочность на растяжение | не менее 12 МПа |
| Электрическая прочность | не менее 12 кВ/мм |
| Удельное объемное электрическое сопротивление | 1014Ом*см |
| Наименование | D(мм) | d(мм) | L(мм) | l(мм) | D1(мм) | d1(мм) | L1(мм) | l1(мм) |
|---|---|---|---|---|---|---|---|---|
| АТМ-1 | 50 | 14 | 115 | 60 | 20 | 4.5 | 138 | 75 |
| АТМ-2 | 108 | 16 | 150 | 65 | 40 | 5.0 | 180 | 80 |
| АТМ-3 | 145 | 20 | 180 | 85 | 50 | 5.0 | 260 | 135 |
Анодные термоусаживаемые муфты представляют собой особый вид высокотехнологичных изделий, изготавливаемых литьевым способом, с огромным перепадом между максимальным и минимальным диаметрами. Муфты АТМ рассчитаны на напряжение до 1кВ и применяются для обеспечения герметичности и дополнительной защиты корпусной части анода, через которую проводник подключается к электроду.
АТМ завода «КВТ» состоят из двух частей разных диаметров, сплавленных между собой. В зависимости от типоразмера перепад между максимальным диаметром до усадки и минимальным после усадки может достигать 10-ти, 20-ти и 30ти-кратного значения.
Анодные термоусаживаемые муфты завода «КВТ» изготавливаются из особой композиции полиолефинов, что придает им устойчивость к ультрафиолетовому излучению, погодным условиям и повышенную стойкость к химическим веществам, оседающим в почве после дождей.
Слой термоплавкого клея, равномерно нанесенного на внутреннюю поверхность анодных муфт, позволяет полностью загерметизировать место ввода проводника.
Благодаря двухступенчатой структуре муфты её стенки сохраняют эластичность после монтажа, а высокая адгезия клеевого состава практически ко всем материалам и поверхностям гарантирует герметичность анода в процессе установки в грунт.
Важным отличием от обычных термоусадочных трубок и кожухов является то, что в процессе усадки происходит не продольная усадка, а продольное удлинение.
Несмотря на то, что муфты АТМ разрабатывались для узкоспециализированного направления, итоговый продукт получился мультифункциональным и применяется в ряде других сфер промышленности (например, анодные термоусаживаемые муфты «КВТ» используются в военно-промышленном комплексе для изоляции спец.подключений).
Предлагаемый ассортимент представлен 3-мя типоразмерами, перекрывающими ультра большой диапазон диаметров, а форма поставки унифицирована - муфты АТМ поставляются комплектами по 5шт.
