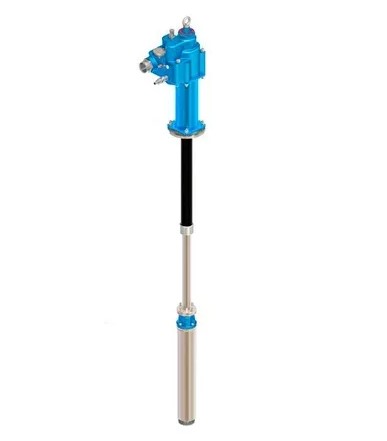

АНП-10Т Агрегат насосный погружной телескопический
Производитель —
Оценка (средняя 0)
АНП-10 Т используется для подачи топлива из резервуара к топливораздаточным колонкам на АЗС.
АНП-10Т (А — агрегат; Н — насосный; П — погружной; 10 — производительность, м³/ч; Т — телескопический) используется...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АНП-10Т Агрегат насосный погружной телескопический
АНП-10 Т используется для подачи топлива из резервуара к топливораздаточным колонкам на АЗС.
АНП-10Т (А — агрегат; Н — насосный; П — погружной; 10 — производительность, м³/ч; Т — телескопический) используется для подачи топлива из резервуара к топливораздаточным колонкам на АЗС или для подачи топлива в любой технологической линии.
Агрегат является составной частью системы подачи топлива топливораздаточных колонок (ТРК) с напорной гидравликой и предназначен для подачи различных видов жидкого топлива из резервуара к постам налива ТРК на АЗС. Также он успешно зарекомендовал себя в технологических линиях в котельных для подачи дизельного топлива, при подаче топлива в линии наполнения и распределения.
Агрегат характеризуется высокой надежностью работы:
- средний срок службы до списания -12 лет.
- средний ресурс до капитального ремонта не менее 25 000 часов.
Агрегат насосный погружной АНП-10 Т без блока защиты,100-150л/мин (в комплекте с установочным фланцем, взрывозащищенным фитингом, штуцером Ду-50, угловым фланцевым соединением).
Составные части агрегата АНП-10Т:
1-манифольд; 2-пакер; 3-стояк; 4-труба наружная; 5-труба внутренняя; 6-муфта внешняя; 7-электронасос; 8-место установки детектора утечек; 9-колпачок; 10-кабельный ввод.
Технические характеристики
| № пп | Наименование параметра | Значение | ||
| 333.00.00.00-01…-09 | 333.00.00.00-10 | |||
| 1 | Подача (производительность), л/мин, (м³/ч) | 280 (16,8) | 330 (19,8) | |
| 2 | Давление, МПа (кг/см²) | 0,26 (2,6) | 0,29 (2,9) | |
| 3 | Номинальная частота n вращения с-1, (об/мин) | 47,5 (2850) | ||
| 4 | Число фаз электродвигателя | 3 | ||
| 5 | Соединение фаз обмотки электродвигателя | «Звезда» | ||
| 6 | Электрическое сопротивление между любой парой выводных наконечников агрегата, Ом | 12,4 ± 0,8% | ||
| 7 | Напряжение U сети, линейное, В | 380 | ||
| 8 | Частота f переменного тока, Гц | 50+0,5 | ||
| 9 | Потребляемый ток IН в номинальном режиме, А, не более | 3,4 | 3,9 | |
| 10 | Пусковой ток IП в течение 4с, А, не более | 20 | 28 | |
| 11 | Потребляемая электрическая мощность, кВт (л.с.), не более | 1,2 (1,5) | 1,5 (2) | |
| 12 | Остаточное давление Рв в раздаточной системе при выключенном электродвигателе агрегата, МПа (кгс/см²), не менее | 0,06 (0,6) | ||
| 13 | Глубина погружения электронасоса L1 от места крепления агрегата на горловине резервуара до нижнего торца насоса, м
— для исполнения 333.00.00.00 (-01, -02, -03) — для исполнения 333.00.00.00-04 (-05, -06) — для исполнения 333.00.00.00-07 (-08,) — для исполнения 333.00.00.00-09 — для исполнения 333.00.00.00-10 |
2,255 — 2,855* 1,265 — 2,015* 2,065— 3,615* 2,095 — 3,515* 2,170 — 3,590* |
||
|
14 |
Минимальный уровень погружения в топливо от нижнего торца насоса, при котором запрещается работа агрегата, м. |
0,12 |
||
|
15 |
Режим работы |
Длительный, циклический |
||
|
16 |
Сопротивление изоляции электрической цепи в нормальных климатических условиях по ГОСТ 15150-69 при монтаже, МОм, не менее |
10 |
||
|
17 |
Рабочее положение агрегата |
Вертикальное |
||
|
18 |
Масса, кг, не более |
65 |
||
|
*По требованию потребителя глубина погружения может быть изменена в диапазоне до 5 м. |
||||
Обновленная конструкция насосного агрегата имеет ряд преимуществ относительно стандартного цельнотрубного агрегата АНП-10:
 |
При обслуживании агрегата, съёмная секция — пакер в комплекте с телескопическим трубопроводом и электронасосом, демонтируются путем откручивания трёх гаек, удерживающих съёмную секцию агрегата. Уплотнения между манифольдом и пакером разъединяются без физических усилий и специальных инструментов. Таким образом, при обслуживании агрегата с демонтажом съёмной секции нет необходимости снимать отдельные части – детектор утечки, клапан напорный, ввод кабельный и др. |
 |
Соединительная коробка встроена в манифольд агрегата и полностью изолирована от топливной магистрали, имеет герметичный кабельный ввод. |
 |
Агрегат снабжён каналом для установки детектора утечек. Механический детектор утечек предназначен для ограничения потока топлива в напорном трубопроводе до 11,4 л/мин, в случае если обнаружена утечка, превышающая11,4 л/час. Механические детекторы утечек не перекрывают систему для предотвращения отпуска топлива при обнаружении утечек, но ограничивают в этом случае поток топлива к колонкам. |
 |
Комплектуется электронасосом (турбиной) ЭЦПБ-10-10 мощностью 1,5л.с. отечественного производства (изготовитель ОАО «Промприбор»), являющейся полным аналогом электронасосов «Fe Petro» и «Red Jacket». |
Для предотвращения протечки топлива в процессе обслуживания агрегата, предусмотрен механизм открытия клапана напорного для сброса давления в напорном трубопроводе и слива топлива обратно в резервуар.Напорный трубопровод имеет телескопическую конструкцию, позволяющую регулировать его длину при монтаже.
Монтажные комплекты для агрегата АНП-10Т
 |
 |
 |
| Реле электронное защиты электродвигателей РЭЗЭ-6 (или аналог). | Шкаф электрический для подключения АНП-10Т (в составе с РЭЗЭ-6). | Монтажный комплект (состоит из двух колен с фланцами). |
 |
 |
 |
| Фланец установочный (приварной) Ду100 1786.10.00.01 (для приварки к крышке резервуара), с четырьмя шпильками М 16, на диаметре 170 мм. | Адаптер 4» 1786.03.00.00-02 для крепления агрегата АНП-10 к жестко приваренному на крышку резервуара стояку с наружной резьбой 4». Используется при замене насосов Fe Petro и Red Jacket на АНП-10 Т. | Гибкое соединение Ду50, L=600мм (штуцер-гайка 2») в комплекте с уплотнительной прокладкой. |
Приспособления для монтажа и обслуживания агрегата.
 |
 |
| Ключ 1786.10.01.00 (для откручивания заглушек 1786.01.00.04, 1786.00.00.00 на корпусе насоса). | Ключ 1786.00.00.30 (для откручивания штуцера 1786.00.00.15 при изменении длины телескопической трубы). |
На протяжении последних 10 лет нашим предприятием осуществлялось производство и поставка агрегатов насосных-погружных АНП-10 (аналог Fe Petro/ Red Jacket).
В настоящее время спроектирована и используется турбина собственного производства. Комплектация и конструкция погружного насоса АНПТ-10 существенно доработана для более оперативной и беззатратной замены ЛЮБОГО импортного насоса.
Основные отличительные конструктивные особенности
