АНРБ
Оценка (средняя 0)
Элементы конструкции: Алюминиевая токопроводящая жила: • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”, • многопроволочная (класс 2) сечением 70-240 кв.мм; Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АНРБ

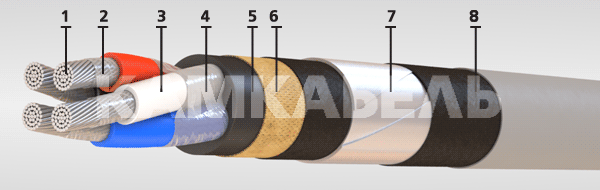

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 70-240 кв.мм;
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    для кабелей сечением 70 кв.мм и выше;
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
    маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового
      обозначения,
    • цветовая: 1 - белая или жёлтая,  2 - синяя или зелёная, 3 - красная или малиновая,  4 - коричневая или чёрная, жила заземления - зелёно-жёлтая,
    нулевая жила - любого цвета;
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
  5. Оболочка из резины типа РШН-2;
  6. Подушка из крепированной бумаги и битума;
  7. Броня из двух стальных или стальных оцинкованных лент;
  8. Покрытие из волокничтых материалов, битума и состава, предохраняющего витки кабеля от слипания.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в земле (траншеях):

  • с низкой, средней и высокой коррозионной активностью;
  • с наличием или без наличия блуждающих токов;
  • без ограничения разности уровней;
  • если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей - 30лет.

Характеристики АНРБ

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -7
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50

Прокладка в воздухе
при температуре +25 С
Прокладка в земле
при температуре +15 С
Сечение жил,кв.мм  1 жила  2 жилы  3 жилы  1 жила  2 жилы  3 жилы
1,5
2,5  23  21  19  34  29
31  29  27  42  38
38  38  32  55  46
10  60  55  42  80  70
16  75  70  60  105  90
25  105  90  75  135  115
35  130  105  90  160  140
50  165  135  11  205  175
70  210  165  140  245  210
95  350  200  170  295  255
120  395  230  200  340  295
150  340  270  235  390  335
185  390  310  270  440  385
240  465

Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм

2x4,0(ож)  532  20
2x6,0(ож)  579  21
2x10(ож)  734  24
2x16(ож)  820  25,6
2x25(ож)  1204  29,6
2x35(ож)  1361  31,4
2x50(ож)  1715  35,5
2x70  2393  42,7
2x95  2755  45,1
2x120  3095  47,8
2x150  3733  54,2
2x185  5227  61,9
2x240  6182  67,9
3x4,0(ож)  593  20,6
3x6,0(ож)  679  22,3
3x10(ож)  854  24,9
3x16(ож)  981  26,6
3x25(ож)  1454  30,8
3x35(ож)  1762  33,9
3x50(ож)  2112  37,1
3x70  3014  44,8
3x95  3519  47,4
3x120  3966  50,3
3x150  5751  60,3
3x185  6700  65,2
3x2,5+2x1,5(ож)  584  20,6
3x4,0+1x2,5(ож)  675  22,4
3x6,0+1x2,5(ож)  722  23,1
3x6,0+1x4,0(ож)  754  23,6
3x10+1x4,0(ож)  919  25,9
3x10+1x6,0(ож)  922  25,9
3x16+1x6,0(ож)  1068  27,7
3x16+1x10(ож)  1298  29,2
3x25+1x10(ож)  1568  32,1
3x25+1x16(ож)  1755  34
3x35+1x16(ож)  1911  35,4
3x35+1x25  2025  36,4
3x50+1x16  2194  38
3x50+1x25  2302  38,8
3x50+1x35  2551  40,9
3x70+1x25  3137  45,9
3x70+1x35  3146  45,9
3x70+1x50  3312  47
3x95+1x35  3661  48,6
3x95+1x50  3856  49,8
3x95+1x70  4110  51,4
3x120+1x35  4127  51,6
3x120+1x70  4632  54,6
3x150+1x50  5992  61,9
3x150+1x70  6312  63,5
3x150+1x95  6372  63,5
3x185+1x50  6629  65,2
3x185+1x95  7049  67
3x240+1x70  8589  74,7
3x240+1x120  8681  74,7
4x2,5(ож)  584  20,6
4x4,0(ож)  677  22,4
4x6,0(ож)  756  23,6
4x10(ож)  974  26,5
4x16(ож)  1299  29,2
4x25(ож)  1758  34
4x35(ож)  2028  36,4
4x50(ож)  2563  40,9
4x70  3534  48,4
4x95  4167  51,4
4x120  4722  54,6
4x150  6766  65,4
4x185  8132  71,9

Купить АНРБ в регионе Ярославль.
