АНРБГ
Оценка (средняя 0)
Элементы конструкции: Алюминиевая токопроводящая жила: • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”, • многопроволочная (класс 2) сечением 70-240 кв.мм; Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АНРБГ

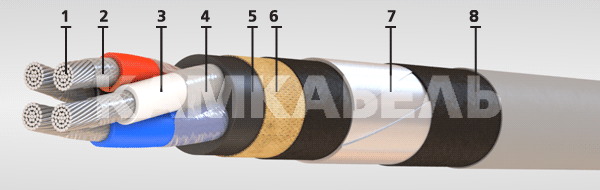

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 70-240 кв.мм;
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
    для кабелей сечением 70 кв.мм и выше;
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
    маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового
      обозначения,
    • цветовая: 1 - белая или жёлтая,  2 - синяя или зелёная, 3 - красная или малиновая,  4 - коричневая или чёрная, жила заземления - зелёно-жёлтая,
    нулевая жила - любого цвета;
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
  5. Оболочка из резины типа РШН-2 ;
  6. Подушка из крепированной бумаги и битума;
  7. Броня из двух стальных или стальных оцинкованных лент;
  8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели применяются для прокладки в пожароопасных помещениях и во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели устойчивы к воздействию масла. Кабели в тропическом климатическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей - 30 лет.

Характеристики АНРБГ

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.0
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1.0
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50

Количество
и сечение
жил, шт х мм2
Масса
кабеля,
кг/км
Наружный
диаметр,
мм
2х4,0 (ож) 456 17,6
2х6,0 (ож) 500 18,6
2х10 (ож) 644 21,6
2х16 (ож) 725 23,2
2х25 (ож) 1097 27,2
2х35 (ож) 1248 29
2х50 (ож) 1588 33,1
2х70 2240 40,3
2х95 2594 42,7
2х120 2925 45,4
2х150 3541 51,8
2х185 5018 59,5
2х240 5953 65,5
3х4,0 (ож) 515 18,2
3х6,0 (ож) 595 19,9
3х10 (ож) 761 22,5
3х16 (ож) 882 24,2
3х25 (ож) 1343 28,4
3х35 (ож) 1640 31,5
3х50 (ож) 1979 34,7
3х70 2854 42,4
3х95 3350 45
3х120 3787 47,9
3х150 5547 57,9
3х185 6481 62,8
3х2,5+2х1,5 (ож) 507 18,2
3х4,0+1х2,5 (ож) 590 20
3х6,0+1х2,5 (ож) 636 20,7
3х6,0+1х4,0 (ож) 665 21,2
3х10+1х4,0 (ож) 822 23,5
3х10+1х6,0 (ож) 825 23,5
3х16+1х6,0 (ож) 965 25,3
3х16+1х10 (ож) 1193 26,8
3х25+1х10 (ож) 1452 29,7
3х25+1х16 (ож) 1633 31,6
3х35+1х16 (ож) 1784 33
3х35+1х25 (ож) 1895 34
3х50+1х16 (ож) 2058 35,6
3х50+1х25 (ож) 2163 36,4
3х50+1х35 (ож) 2405 38,5
3х70+1х25 2973 43,5
3х70+1х35 2983 43,5
3х70+1х50 3145 44,6
3х95+1х35 3488 46,2
3х95+1х50 3679 47,4
3х95+1х70 3927 49
3х120+1х35 3943 49,2
3х120+1х70 4438 52,2
3х150+1х50 5784 59,5
3х150+1х70 6098 61,1
3х150+1х95 6158 61,1
3х185+1х50 6409 62,8
3х185+1х95 6824 64,6
3х240+1х70 8338 72,3
3х240+1х120 6430 72,3
4х2,5 (ож) 507 18,2
4х4,0 (ож) 592 20
4х6,0 (ож) 668 21,2
4х10 (ож) 875 24,1
4х16 (ож) 1194 26,8
4х25 (ож) 1636 31,6
4х35 (ож) 1897 34
4х50 (ож) 2417 38,5
4х70 3362 46
4х95 3985 49
4х120 4528 52,2
4х150 6545 63
4х185 7890 69,5

Прокладка в
воздухе
при температуре
+25 С
Прокладка в
земле
при температуре
+15 С
Сечение в
жил, мм2
1
жила
2
жилы
3
жилы
1
жила
2
жилы
3
жилы
1,5 - - - - - -
2,5 23 21 19 - 34 29
4 31 29 27 - 42 38
6 38 38 32 - 55 46
10 60 55 42 - 80 70
16 75 70 60 - 105 90
25 105 90 75 - 135 115
35 130 105 90 - 160 140
50 165 135 11 - 205 175
70 210 165 140 - 245 210
95 350 200 170 - 295 255
120 395 230 200 - 340 295
150 340 270 235 - 390 335
185 390 310 270 - 440 385
240 465 - - - - -
