С изоляцией из сшитого полиэтилена, не распространяющие горение, с низким дымо- и газовыделением
АПвБбШнг(А)-LS
Производитель —
Оценка (средняя 5)
ТУ 3530-014-52221526-2009
Назначение
и технические характеристики
Кабели
предназначены для передачи и распределения
электрической энергии в стационарных
установках при переменном напряжении
660 и 1 000 В и эксплуатируются при температуре
окружающей среды...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АПвБбШнг(А)-LS
ТУ 3530-014-52221526-2009
Назначение и технические характеристики
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 660 и 1 000 В и эксплуатируются при температуре окружающей среды от -50 до +50 °С и относительной влажности воздуха до 98 % при температуре до +35 °С, в том числе на открытом воздухе при условии защиты от солнечной радиации.
Длительно допустимая температура нагрева жил — не более +70 °С. Продолжительность короткого замыкания не должна быть более 4 сек.

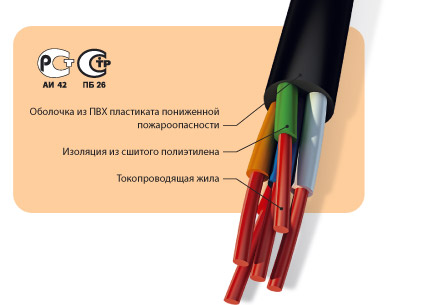

Токопроводящие жилы кабелей могут быть изготовлены круглыми (однопроволочными и многопроволочными) и секторными (однопроволочными и многопроволочными). Многопроволочные круглые жилы сечением до 150 мм2 включительно изготавливаются уплотненными. Многопроволочные секторные жилы изготавливаются уплотненными.
Кабели не распространяют горение при групповой прокладке. Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости более чем на 50 %.
Прокладка кабелей без предварительного нагрева проводится при температуре не ниже -15 °С в траншеях и на открытом воздухе при условии защиты от солнечной радиации. Минимальный радиус изгиба одножильных кабелей — не менее 10 наружных диаметров кабеля, для многожильных — не менее 7,5 наружных диаметров кабеля.
К обозначению марки кабеля в тропическом исполнении через дефис добавляют букву «Т» (ПвВнг(А)-LS -Т).
Номенклатура, конструктивные особенности и сортамент
|
Марка кабеля |
Конструктивные особенности |
Число жил |
Номинальное сечение жил, мм2 |
|---|---|---|---|
|
номинальное напряжение 0,66 кВ и 1 кВ |
|||
|
ПвВнг(А)-LS |
Кабель силовой с медными жилами, с изоляцией из силанольносшитого полиэтилена (ПЭ), оболочкой из поливинилхлоридной (ПВХ) композиции пониженной пожароопасности (с низким дымо- и газовыделением) |
1 |
1,5-400 |
|
2, 3, 4 и 5 |
1,5-240 |
||
|
АПвВнг(А)-LS |
То же, с алюминиевыми жилами |
1 |
2,5-400 |
|
2, 3, 4 и 5 |
2,5-240 |
||
|
ПвБбШнг(А)-LS |
Кабель силовой с медными жилами, с изоляцией из силанольносшитого полиэтилена (ПЭ), с защитным покровом типа БбШв со шлангом из поливинилхлоридной (ПВХ) композиции пониженной пожароопасности (с низким дымо- и газовыделением) |
1 |
4-400 |
|
2, 3, 4 и 5 |
1,5-240 |
||
|
АПвБбШнг(А)-LS |
То же, с алюминиевыми жилами |
1 |
4-400 |
|
2, 3, 4 и 5 |
2,5-240 |
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С
|
Номинальное напряжение, кВ |
Номинальное сечение жил, мм2 |
Электрическое сопротивление, МОм |
|---|---|---|
|
0,66 и 1 |
1,5 |
12 |
|
2,5-4 |
10 |
|
|
6 |
9 |
|
|
10-240 |
7 |
Расчетные номинальные наружные диаметры и масса кабеля
|
Марка кабеля |
Число и номинальное сечение, мм2 |
Наружный диаметр, мм |
Масса, кг/км |
|
|---|---|---|---|---|
|
с алюминиевыми жилами |
с медными жилами |
|||
|
АПвВнг(А)-LS, ПвВнг(А)-LS |
1 x 1,5 |
5,6 |
- |
47 |
|
1 x 2,5 |
6,1 |
45 |
59 |
|
|
1 x 4 |
6,5 |
53 |
76 |
|
|
1 x 6 |
7,0 |
63 |
97 |
|
|
1 x 10 |
7,8 |
81 |
141 |
|
|
1 x 16 |
9,7 |
121 |
222 |
|
|
1 x 25 |
11,2 |
170 |
321 |
|
|
1 x 35 |
12,3 |
210 |
423 |
|
|
1 x 50 |
13,6 |
266 |
548 |
|
|
1 x 70 |
15,5 |
344 |
769 |
|
|
1 x 95 |
17,2 |
435 |
1 015 |
|
|
1 x 120 |
19,3 |
552 |
1 276 |
|
|
1 x 150 |
21,2 |
667 |
1 561 |
|
|
1 x 185 |
25,1 |
794 |
2 025 |
|
|
1 x 240 |
27,8 |
1 069 |
2 601 |
|
|
1 x 300 |
30,7 |
1 302 |
3 225 |
|
|
1 x 400 |
34,5 |
1 657 |
4 137 |
|
|
3 x 1,5 |
9,4 |
- |
126 |
|
|
3 x 2,5 |
10,3 |
119 |
162 |
|
|
3 x 4 |
11,3 |
143 |
214 |
|
|
3 x 6 |
12,3 |
172 |
277 |
|
|
3 x 10 |
14,1 |
229 |
414 |
|
|
3 x 16 |
16,8 |
306 |
617 |
|
|
3 x 25 |
20,4 |
468 |
939 |
|
|
3 x 35 |
22,8 |
588 |
1 250 |
|
|
3 x 50 |
26,0 |
788 |
1 663 |
|
|
3 x 70 |
27,6 |
986 |
2 295 |
|
|
3 x 95 |
30,2 |
1 239 |
3 015 |
|
|
3 x 120 |
33,4 |
1 515 |
3 759 |
|
|
3 x 150 |
37,7 |
1 905 |
4 710 |
|
|
3 x 185 |
41,6 |
2 306 |
5 765 |
|
|
3 x 240 |
46,8 |
2 920 |
7 408 |
|
|
3 x 2,5 + 1 x 1,5 |
11,0 |
- |
187 |
|
|
3 x 4 + 1 x 2,5 |
12,2 |
164 |
250 |
|
|
3 x 6 + 1 x 4 |
13,4 |
200 |
328 |
|
|
3 x 10 + 1 x 6 |
15,4 |
265 |
485 |
|
|
3 x 16 + 1 x 10 |
17,8 |
357 |
725 |
|
|
3 x 25 + 1 x 16 |
22,4 |
538 |
1 119 |
|
|
3 x 35 + 1 x 16 |
24,6 |
680 |
1 452 |
|
|
3 x 50 + 1 x 25 |
27,6 |
897 |
1 929 |
|
|
3 x 70 + 1 x 35 |
30,9 |
1 169 |
2 693 |
|
|
3 x 95 + 1 x 50 |
35,2 |
1 520 |
3 586 |
|
|
3 x 120 + 1 x 70 |
38,7 |
1 870 |
4 541 |
|
|
3 x 150 + 1 x 70 |
42,8 |
2 234 |
5 467 |
|
|
3 x 185 + 1 x 95 |
47,5 |
2 784 |
6 827 |
|
|
3 x 240 + 1 x 120 |
53,3 |
3 418 |
8 635 |
|
|
3 x 1,5 + 1 x 1,0 |
10,1 |
- |
146 |
|
|
3 x 6 + 1 x 2,5 |
13,0 |
191 |
311 |
|
|
3 x 10 + 1 x 4 |
14,9 |
254 |
463 |
|
|
3 x 16 + 1 x 6 |
17,3 |
334 |
681 |
|
|
3 x 25 + 1 x 10 |
21,1 |
512 |
1 045 |
|
|
3 x 50 + 1 x 16 |
26,8 |
854 |
1 831 |
|
|
3 x 70 + 1 x 25 |
30,9 |
1 139 |
2 601 |
|
|
3 x 95 + 1 x 35 |
35,2 |
1 482 |
3 473 |
|
|
3 x 120 + 1 x 35 |
38,7 |
1 763 |
4 222 |
|
|
3 x 150 + 1 x 50 |
42,8 |
2 167 |
5 262 |
|
|
3 x 185 + 1 x 50 |
47,5 |
2 640 |
6 389 |
|
|
3 x 240 + 1 x 70 |
53,3 |
3 261 |
8 177 |
|
|
4 x 1,5 |
10,1 |
- |
150 |
|
|
4 x 2,5 |
11,1 |
139 |
197 |
|
|
АПвВнг(А)-LS, ПвВнг(А)-LS |
4 x 4 |
12,2 |
169 |
264 |
|
4 x 6 |
13,4 |
206 |
346 |
|
|
4 x 10 |
15,4 |
278 |
525 |
|
|
4 x 16 |
18,8 |
376 |
812 |
|
|
4 x 25 |
22,4 |
581 |
1 209 |
|
|
4 x 35 |
25,5 |
765 |
1 648 |
|
|
4 x 50 |
28,6 |
988 |
2 154 |
|
|
4 x 70 |
30,9 |
1 257 |
3 003 |
|
|
4 x 95 |
35,2 |
1 637 |
4 006 |
|
|
4 x 120 |
38,7 |
1 993 |
4 985 |
|
|
4 x 150 |
42,8 |
2 456 |
6 126 |
|
|
4 x 185 |
47,5 |
3 041 |
7 654 |
|
|
4 x 240 |
53,3 |
3 780 |
9 764 |
|
|
5 x 1,5 |
10,9 |
- |
180 |
|
|
5 x 2,5 |
12,0 |
165 |
238 |
|
|
5 x 4 |
13,3 |
205 |
322 |
|
|
5 x 6 |
14,6 |
249 |
424 |
|
|
5 x 10 |
16,8 |
340 |
649 |
|
|
5 x 16 |
20,6 |
491 |
1 009 |
|
|
5 x 25 |
25,1 |
753 |
1 538 |
|
|
5 x 35 |
28,0 |
961 |
2 064 |
|
|
5 x 50 |
31,6 |
1 252 |
2 709 |
|
|
5 x 70 |
31,7 |
1 502 |
3 683 |
|
|
5 x 95 |
36,5 |
1 964 |
4 925 |
|
|
5 x 120 |
41,2 |
2 426 |
6 166 |
|
|
5 x 150 |
46,2 |
3 034 |
7 709 |
|
|
5 x 185 |
51,6 |
3 709 |
9 475 |
|
|
5 x 240 |
56,6 |
4 680 |
12 160 |
|
|
АПвБбШнг(А)-LS, ПвБбШнг(А)-LS |
1 x 4 |
12,9 |
283 |
305 |
|
1 x 6 |
13,4 |
305 |
338 |
|
|
1 х 10 |
13,2 |
300 |
359 |
|
|
1 x 16 |
14,5 |
346 |
453 |
|
|
1 x 25 |
16,0 |
431 |
583 |
|
|
1 x 35 |
17,1 |
493 |
707 |
|
|
1 x 50 |
18,4 |
574 |
858 |
|
|
1 x 70 |
20,3 |
692 |
1 117 |
|
|
1 x 95 |
22,0 |
817 |
1 397 |
|
|
1 x 120 |
23,7 |
948 |
1 672 |
|
|
1 x 150 |
26,0 |
1 129 |
2 023 |
|
|
1 x 185 |
29,5 |
1 294 |
2 530 |
|
|
1 x 240 |
32,2 |
1 628 |
3 160 |
|
|
1 x 300 |
35,1 |
1 915 |
3 869 |
|
|
1 x 400 |
38,9 |
2 344 |
4 824 |
|
|
3 x 1,5 |
13,2 |
- |
301 |
|
|
3 x 2,5 |
14,0 |
314 |
356 |
|
|
3 x 4 |
15,0 |
355 |
424 |
|
|
3 x 6 |
16,0 |
402 |
506 |
|
|
3 x 10 |
17,9 |
490 |
674 |
|
|
3 x 16 |
21,6 |
667 |
992 |
|
|
3 x 25 |
24,8 |
885 |
1 356 |
|
|
3 x 35 |
27,6 |
1 080 |
1 742 |
|
|
3 x 50 |
30,4 |
1 302 |
2 181 |
|
|
3 x 70 |
32,0 |
1 585 |
2 894 |
|
|
3 x 95 |
34,6 |
1 888 |
3 664 |
|
|
3 x 120 |
38,2 |
2 277 |
4 521 |
|
|
3 x 150 |
42,1 |
2 707 |
5 512 |
|
|
3 x 185 |
46,4 |
3 244 |
6 703 |
|
|
3 x 240 |
51,2 |
3 906 |
8 394 |
|
|
3 x 2,5 + 1 x 1,5 |
14,8 |
- |
390 |
|
|
АПвБбШнг(А)-LS, ПвБбШнг(А)-LS |
3 x 4 + 1 x 2,5 |
15,9 |
387 |
471 |
|
3 x 6 + 1 x 4 |
17,1 |
442 |
569 |
|
|
3 x 10 + 1 x 6 |
19,1 |
541 |
760 |
|
|
3 x 16 + 1 x 10 |
22,6 |
737 |
1 107 |
|
|
3 x 25 + 1 x 16 |
27,2 |
991 |
1 587 |
|
|
3 x 35 + 1 x 16 |
29,0 |
1 141 |
1 926 |
|
|
3 x 50 + 1 x 25 |
32,0 |
1 419 |
2 458 |
|
|
3 x 70 + 1 x 35 |
31,5 |
1 727 |
3 251 |
|
|
3 x 95 + 1 x 50 |
35,4 |
2 110 |
4 176 |
|
|
3 x 120 + 1 x 70 |
38,9 |
2 520 |
5 192 |
|
|
3 x 150 + 1 x 70 |
43,4 |
3 001 |
6 234 |
|
|
3 x 185 + 1 x 95 |
47,7 |
3 576 |
7 620 |
|
|
3 x 240 + 1 x 120 |
53,9 |
4 367 |
9 584 |
|
|
3 x 1,5 + 1 x 1,0 |
13,9 |
- |
333 |
|
|
3 x 6 + 1 x 2,5 |
16,7 |
427 |
545 |
|
|
3 x 10 + 1 x 4 |
18,6 |
552 |
730 |
|
|
3 x 16 + 1 x 6 |
21,1 |
694 |
1 053 |
|
|
3 x 25 + 1 x 10 |
25,9 |
954 |
1 487 |
|
|
3 x 50 + 1 x 16 |
31,2 |
1 364 |
2 345 |
|
|
3 x 70 + 1 x 25 |
31,5 |
1 716 |
3 178 |
|
|
3 x 95 + 1 x 35 |
35,4 |
2 094 |
4 085 |
|
|
3 x 120 + 1 x 35 |
38,9 |
2 438 |
4 897 |
|
|
3 x 150 + 1 x 50 |
43,4 |
2 964 |
6 060 |
|
|
3 x 185 + 1 x 50 |
47,7 |
3 466 |
7 215 |
|
|
3 x 240 + 1 x 70 |
53,9 |
4 250 |
9 166 |
|
|
4 x 1,5 |
13,9 |
- |
337 |
|
|
4 x 2,5 |
14,8 |
344 |
400 |
|
|
4 x 4 |
15,9 |
392 |
485 |
|
|
4 x 6 |
17,1 |
449 |
587 |
|
|
4 x 10 |
19,1 |
554 |
800 |
|
|
4 x 16 |
23,2 |
756 |
1 184 |
|
|
4 x 25 |
27,2 |
1 049 |
1 673 |
|
|
4 x 35 |
29,9 |
1 255 |
2 133 |
|
|
4 x 50 |
33,0 |
1 531 |
2 695 |
|
|
4 x 70 |
35,7 |
1 969 |
3 715 |
|
|
4 x 95 |
39,6 |
2 391 |
4 760 |
|
|
4 x 120 |
43,1 |
2 814 |
5 806 |
|
|
4 x 150 |
47,6 |
3 419 |
7 159 |
|
|
4 x 185 |
51,9 |
4 042 |
8 655 |
|
|
4 x 240 |
58,1 |
4 967 |
10 951 |
|
|
5 x 1,5 |
14,7 |
- |
360 |
|
|
5 x 2,5 |
15,8 |
365 |
436 |
|
|
5 x 4 |
17,1 |
425 |
541 |
|
|
5 x 6 |
18,4 |
491 |
665 |
|
|
5 x 10 |
20,6 |
620 |
928 |
|
|
5 x 16 |
25,4 |
851 |
1 412 |
|
|
5 x 25 |
29,5 |
1 205 |
1 991 |
|
|
5 x 35 |
32,4 |
1 467 |
2 570 |
|
|
5 x 50 |
36,4 |
1 857 |
3 319 |
|
|
5 x 70 |
36,5 |
2 177 |
4 358 |
|
|
5 x 95 |
40,9 |
2 687 |
5 648 |
|
|
5 x 120 |
46,0 |
3 241 |
7 032 |
|
|
5 x 150 |
50,6 |
3 944 |
8 619 |
|
|
5 x 185 |
56,0 |
4 725 |
10 491 |
|
|
5 x 240 |
61,0 |
5 791 |
13 271 |
|
Строительная длина, не менее:
-
для сечения жил 1,5-16 мм2 — 450 м;
-
для сечения жил 25-70 мм2 — 300 м;
-
для сечения жил 95 мм2 и выше — 200 м.
При поставках в бухтах строительная длина согласовывается с заказчиком.
Срок службы — 30 лет.
Гарантийный срок эксплуатации — 5 лет.
Пример условного обозначения кабеля марки ПвВнг(А)-LS с пятью жилами номинальным сечением 50 мм2, на номинальное напряжение 1 кВ: «Кабель ПвВнã
