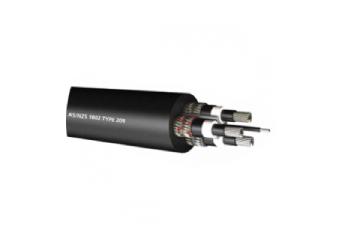

AS/NZ TYPES

Кабель общего назначения для подземных угольных шахт (кроме маршрутных вагонов). Подходит для использования в качестве подводящего кабеля.
Кабели меньшего размера используются для дрелей и переносного оборудования.

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше)
ИЗОЛЯЦИЯ: R-EP-90 (согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом.

НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ

Силовые жилы					Экран		Контрольное судно		Покрытие		Вес
Номинальное поперечное сечение (мм2)	Твист (мм)	Диаметр проводника (мм)	Толщина изоляции (мм)	Диаметр изоляции (мм)	Проволока для вязания (кол / мм)	Номинальное поперечное сечение (мм)	Скрутка (нет / мм)	Толщина изоляции (мм)	Толщина (мм)	Диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Тип	209,1	1,1 / 1,1 кВ
6	84 / 0,30	3,4	1.5	6.5	7 / 0,25	7.2	24 / 0,20	0,8	3.8	30	1.3	388
10	77 / 0,40	4.6	1.5	7,7	7 / 0,25	8,6	24 / 0,20	0,8	3.8	32,6	1.6	543
16	126 / 0,40	5,7	1.6	9	7 / 0,25	9,6	24 / 0,20	0,8	4	35,8	2	745
25	209 / 0,40	7.2	1.6	10,5	7 / 0,25	11,3	24 / 0,20	0,8	4.3	39,7	2,6	1.053
35	285 / 0,40	8,5	1.6	11,8	7 / 0,25	12,4	24 / 0,20	0,8	4.6	43,1	3.1	1,373
50	380 / 0,40	10	1,7	13,5	7 / 0,25	14.1	40 / 0,20	0,8	5	47,7	3,85	1,859
70	203 / 0,67	12	1,8	16	7 / 0,25	16,5	40 / 0,20	0,8	5,4	53,9	5.1	2,504
95	259 / 0,67	13,2	2	17,6	7 / 0,25	18,2	40 / 0,20	0,8	6	58,6	6.1	3,273
120	336 / 0,67	15.3	2.1	20	7 / 0,25	20,3	40 / 0,20	0,8	6.4	64,4	7,5	4,053
150	427 / 0,67	17,1	2.3	22,2	7 / 0,25	22,3	40 / 0,20	0,8	6.9	70,2	9,05	4975
185	518 / 0,67	19,2	2,5	24,7	7 / 0,30	30,2	40 / 0,20	0,8	7,4	77,4	11.1	6.21
240	672 / 0,67	21,8	2,8	27,9	7 / 0,30	33,6	40 / 0,20	0,8	8,2	86	13,8	7,892
300	854 / 0,67	24,4	3	30,9	7 / 0,40	50,1	40 / 0,20	0,8	8,8	95,1	17,4	10,095
Тип	209,3	3,3 / 3,3 кВ
16	126 / 0,40	5,7	3	12,5	7 / 0,25	13,1	24 / 0,20	0,8	5,3	46,2	3	846
25	209 / 0,40	7.2	3	14	7 / 0,25	14,8	24 / 0,20	0,8	5,6	50,1	3,7	1.154
35	285 / 0,40	8,5	3	15.3	7 / 0,25	15,8	24 / 0,20	0,8	5.9	53,5	4.3	1,471
50	380 / 0,40	10	3	16,8	7 / 0,25	17,2	40 / 0,20	0,8	6.3	57,6	5.1	1,948
70	203 / 0,67	12	3	18,8	7 / 0,25	18,6	40 / 0,20	0,8	6,6	62,5	6,25	2,564
95	259 / 0,67	13,2	3	20	7 / 0,25	20,3	40 / 0,20	0,8	7.1	66,2	7,25	3,333
120	336 / 0,67	15.3	3	22,1	7 / 0,30	27,2	40 / 0,20	0,8	7,4	72	8,8	4,252
150	427 / 0,67	17,1	3	23,9	7 / 0,40	39,6	40 / 0,20	0,8	7,8	78	10,8	5,473
185	518 / 0,67	19,2	3	26	7 / 0,40	42,2	40 / 0,20	0,8	8,2	83,4	12,5	6,556
240	672 / 0,67	21,8	3	28,6	7 / 0,40	46,6	40 / 0,20	0,8	8,8	90,3	15	8,267
300	854 / 0,67	24,4	3	31,2	7 / 0,50	63,2	40 / 0,20	0,8	9,4	98,4	18,4	10,473
Тип	209,6	6,6 / 6,6 кВ
16	126 / 0,40	5,7	5	16,5	7 / 0,25	17,2	24 / 0,20	0,8	6.4	57,3	4.4	964
25	209 / 0,40	7.2	5	18	7 / 0,25	18,6	24 / 0,20	0,8	6,7	61,2	5,15	1,263
35	285 / 0,40	8,5	5	19,3	7 / 0,25	18,6	24 / 0,20	0,8	7	64,6	5,85	1,551
50	380 / 0,40	10	5	20,8	7 / 0,25	21,3	40 / 0,20	0,8	7.3	68,5	6,7	2,066
70	203 / 0,67	12	5	22,8	7 / 0,25	23,4	40 / 0,20	0,8	7,7	73,7	8,05	2,702
95	259 / 0,67	13,2	5	24	7 / 0,30	29,2	40 / 0,20	0,8	8.1	77,8	9,35	3,589
120	336 / 0,67	15.3	5	26,1	7 / 0,30	31,7	40 / 0,20	0,8	8,5	83,1	10.9	4,381
150	427 / 0,67	17,1	5	27,9	7 / 0,40	45,7	40 / 0,20	0,8	8.9	89,1	13,1	5,649
185	518 / 0,67	19,2	5	30	7 / 0,40	48,4	40 / 0,20	0,8	9,3	94,5	14,8	6,734
240	672 / 0,67	21,8	5	32,6	7 / 0,40	52,8	40 / 0,20	0,8	9.9	101,4	17,5	8,445
300	854 / 0,67	24,4	5	35,2	7 / 0,50	71,5	40 / 0,20	0,8	10,4	109,3	21,2	10,712
Тип	209,11	11 / 11кВ
25	209 / 0,40	7.2	7,6	23,4	7 / 0,25	23,7	24 / 0,20	0,8	8.1	75,6	7,5	1,41
35	285 / 0,40	8,5	7,6	24,7	7 / 0,30	30,2	24 / 0,20	0,8	8,4	79,7	8,6	1,885
50	380 / 0,40	10	7,6	26,2	7 / 0,30	31,7	40 / 0,20	0,8	8,7	83,6	9,6	2.365
70	203 / 0,67	12	7,6	28,2	7 / 0,30	34,1	40 / 0,20	0,8	9.1	88,8	11.1	3,011
95	259 / 0,67	13,2	7,6	29,4	7 / 0,40	47,5	40 / 0,20	0,8	9,6	93,7	12,9	4,116
120	336 / 0,67	15.3	7,6	31,5	7 / 0,40	51	40 / 0,20	0,8	9.9	98,8	14,6	4937
150	427 / 0,67	17,1	7,6	33,3	7 / 0,40	53,7	40 / 0,20	0,8	10,3	103,5	16,4	5,879
185	518 / 0,67	19,2	7,6	35,4	7 / 0,40	57,2	40 / 0,20	0,8	10,7	108,8
