AS/NZ TYPES

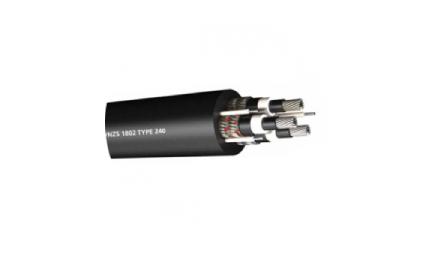

Кабель общего назначения для подземных угольных шахт (кроме маршрутных вагонов).

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ИЗОЛЯЦИЯ: R-EP-90 (согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются над полупроводниковой опорой, не контактируя друг с другом, но в контакте с промежуточными пилотными сердечниками.

НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ

Силовые вены					Экран		Ядра управления		Покрытие		Вес
Номинальное поперечное сечение (мм2)	Твист (мм)	Диаметр проводника (мм)	Толщина изоляции (мм)	Диаметр изоляции (мм)	Проволока для вязания (кол / мм)	Номинальное поперечное сечение (мм2)	Скручивание (мин. / Мм)	Толщина изоляции (мм)	Толщина (мм)	Диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Тип	240,1	1,1 / 1,1 кВ
6	84 / 0,30	3,4	1.5	6.5	7 / 0,25	7.2	15 / 0,30	1	3.8	30	1,35	418
10	77 / 0,40	4.6	1.5	7,7	7 / 0,25	8,6	24 / 0,30	1	3.8	32,6	1,65	594
16	126 / 0,40	5,7	1.6	9	7 / 0,25	9,6	39 / 0,30	1	4	35,8	2,05	824
25	209 / 0,40	7.2	1.6	10,5	7 / 0,25	11,3	63 / 0,30	1.2	4.3	39,7	2,7	1,181
35	285 / 0,40	8,5	1.6	11,8	7 / 0,25	12,4	87 / 0,30	1.2	4.6	43,1	3,25	1,55
50	380 / 0,40	10	1,7	13,5	7 / 0,25	14.1	114 / 0,30	1.2	5	47,7	4,05	2,091
70	203 / 0,67	12	1,8	16	7 / 0,25	16,5	36 / 0,67	1.2	5,4	53,9	5,4	2,889
95	259 / 0,67	13,2	2	17,6	7 / 0,25	18,2	36 / 0,67	1.2	6	58,6	6,45	3,658
120	336 / 0,67	15.3	2.1	20	7 / 0,25	20,3	39 / 0,67	1.4	6.4	64,4	7,8	4,47
150	427 / 0,67	17,1	2.3	22,2	7 / 0,25	22,3	48 / 0,67	1.4	6.9	70,2	9,5	5,513
185	518 / 0,67	19,2	2,5	24,7	7 / 0,30	30,2	63 / 0,67	1.4	7,4	77,4	11,5	6,84
240	672 / 0,67	21,8	2,8	27,9	7 / 0,30	33,6	77 / 0,67	1.6	8,2	86	14,4	8,664
300	854 / 0,67	24,4	3	30,9	7 / 0,40	50,1	98 / 0,67	1.6	8,8	95,1	18,1	11.08
Тип	240,3	3,3 / 3,3 кВ
16	126 / 0,40	5,7	3	12,5	7 / 0,25	13,1	39 / 0,30	1.4	5,3	46,2	3,05	925
25	209 / 0,40	7.2	3	14	7 / 0,25	14,8	63 / 0,30	1.4	5,6	50,1	3.8	1,282
35	285 / 0,40	8,5	3	15.3	7 / 0,25	15,8	87 / 0,30	1.4	5.9	53,5	4,45	1,648
50	380 / 0,40	10	3	16,8	7 / 0,25	17,2	114 / 0,30	1.4	6.3	57,6	5,25	2,181
70	203 / 0,67	12	3	18,8	7 / 0,25	18,6	36 / 0,67	1.4	6,6	62,5	6,6	2,95
95	259 / 0,67	13,2	3	20	7 / 0,25	20,3	36 / 0,67	1.4	7.1	66,2	7,55	3,719
120	336 / 0,67	15.3	3	22,1	7 / 0,30	27,2	39 / 0,67	1.6	7,4	72	9.15	4,669
150	427 / 0,67	17,1	3	23,9	7 / 0,40	39,6	48 / 0,67	1.6	7,8	78	11.2	6.011
185	518 / 0,67	19,2	3	26	7 / 0,40	42,2	63 / 0,67	1,8	8,2	83,4	12,9	7,186
240	672 / 0,67	21,8	3	28,6	7 / 0,40	46,6	77 / 0,67	1,8	8,8	90,3	15,6	9,038
300	854 / 0,67	24,4	3	31,2	7 / 0,50	63,2	98 / 0,67	1,8	9,4	98,4	19,2	11 457
Тип	240,6	6,6 / 6,6 кВ
16	126 / 0,40	5,7	5	16,5	7 / 0,25	17,2	39 / 0,30	1.4	6.4	57,3	4,45	1.043
25	209 / 0,40	7.2	5	18	7 / 0,25	18,6	63 / 0,30	1.4	6,7	61,2	5,25	1,392
35	285 / 0,40	8,5	5	19,3	7 / 0,25	18,6	87 / 0,30	1.6	7	64,6	6	1,728
50	380 / 0,40	10	5	20,8	7 / 0,25	21,3	114 / 0,30	1.6	7.3	68,5	6.9	2,299
70	203 / 0,67	12	5	22,8	7 / 0,25	23,4	36 / 0,67	1.6	7,7	73,7	8,35	3,088
95	259 / 0,67	13,2	5	24	7 / 0,30	29,2	36 / 0,67	1.6	8.1	77,8	9,65	3,975
120	336 / 0,67	15.3	5	26,1	7 / 0,30	31,7	39 / 0,67	1,8	8,5	83,1	11.2	4,799
150	427 / 0,67	17,1	5	27,9	7 / 0,40	45,7	48 / 0,67	1,8	8.9	89,1	13,5	6,187
185	518 / 0,67	19,2	5	30	7 / 0,40	48,4	63 / 0,67	1,8	9,3	94,5	15.3	7,365
240	672 / 0,67	21,8	5	32,6	7 / 0,40	52,8	77 / 0,67	1,8	9.9	101,4	18,1	9,216
300	854 / 0,67	24,4	5	35,2	7 / 0,50	71,5	98 / 0,67	1,8	10,4	109,3	21,9	11,696
Тип	240,11	11 / 11кВ
25	209 / 0,40	7.2	7,6	23,4	7 / 0,25	23,7	63 / 0,30	2	8.1	75,6	7,6	1,538
35	285 / 0,40	8,5	7,6	24,7	7 / 0,30	30,2	87 / 0,30	2	8,4	79,7	8,7	2,063
50	380 / 0,40	10	7,6	26,2	7 / 0,30	31,7	114 / 0,30	2	8,7	83,6	9,75	2,598
70	203 / 0,67	12	7,6	28,2	7 / 0,30	34,1	36 / 0,67	2	9.1	88,8	11,4	3,396
95	259 / 0,67	13,2	7,6	29,4	7 / 0,40	47,5	36 / 0,67	2	9,6	93,7	13,2	4,502
120	336 / 0,67	15.3	7,6	31,5	7 / 0,40	51	39 / 0,67	2.2	9.9	98,8	14,9	5,354
150	427 / 0,67	17,1	7,6	33,3	7 / 0,40	53,7	48 / 0,67	2.2	10,3	103,5	16,8	6,417
185	518 / 0,67	19,2	7,6	35,4	7 / 0,40	57,2	63 / 0,67	2.2	10,7	108,8
