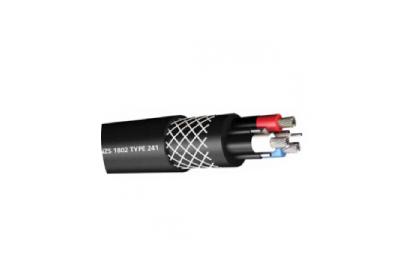

AS/NZS 1802 TYPE 241
Производитель —
Оценка (средняя 0)
Кабель общего назначения для подземных угольных шахт (кроме маршрутных вагонов).
ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — AS/NZS 1802 TYPE 241
Кабель общего назначения для подземных угольных шахт (кроме маршрутных вагонов).
ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой над силовыми проводниками (3,3 / 3,3 кВ и выше) и заземляющими проводниками (все)
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы R-EP-90 (согласно AS / NZS 3808). Жилы заземления не изолированы
СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ
| Силовые жилы | Жилы земли | Контрольное судно | Покрытие | Вес | |||||||||
| Номинальное поперечное сечение (мм2) | Твист (мм) | Диаметр проводника (мм) | Толщина изоляции (мм) | Диаметр изоляции (мм) | Скручивание (мин. / Мм) | Номинальное поперечное сечение (мм2) | Толщина полупроводниковой оболочки (мм2) | Скрутка (нет / мм) | Толщина изоляции (мин. Мм) | Толщина (мм) | Диаметр кабеля (номинальный мм) | Приблизительный вес кабеля (кг / км) | Вес меди (кг / км) |
| Тип | 241,1 | 1,1 / 1,1 кВ | |||||||||||
| 6 | 84 / 0,30 | 3,4 | 1.5 | 6.5 | 15 / 0,30 | 1.1 | 1 | 24 / 0,20 | 0,8 | 3.8 | 28,5 | 1.05 | 212 |
| 10 | 77 / 0,40 | 4.6 | 1.5 | 7,7 | 24 / 0,30 | 1,7 | 1 | 24 / 0,20 | 0,8 | 3.8 | 31,1 | 1.3 | 345 |
| 16 | 126 / 0,40 | 5,7 | 1.6 | 9 | 39 / 0,30 | 2,8 | 1 | 24 / 0,20 | 0,8 | 3.9 | 34,1 | 1,7 | 549 |
| 25 | 209 / 0,40 | 7.2 | 1.6 | 10,5 | 63 / 0,30 | 4.5 | 1 | 24 / 0,20 | 0,8 | 4.2 | 37,9 | 2,25 | 862 |
| 35 | 285 / 0,40 | 8,5 | 1.6 | 11,8 | 87 / 0,30 | 6.2 | 1 | 24 / 0,20 | 0,8 | 4.4 | 41,2 | 2,75 | 1,199 |
| 50 | 380 / 0,40 | 10 | 1,7 | 13,5 | 114 / 0,30 | 8.1 | 1 | 40 / 0,20 | 0,8 | 4.9 | 45,9 | 3.5 | 1,686 |
| 70 | 203 / 0,67 | 12 | 1,8 | 16 | 36 / 0,67 | 12,7 | 1 | 40 / 0,20 | 0,8 | 5,3 | 52,2 | 4.8 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 2 | 17,6 | 36 / 0,67 | 12,7 | 1 | 40 / 0,20 | 0,8 | 5,8 | 56,7 | 5,7 | 3,114 |
| 120 | 336 / 0,67 | 15.3 | 2.1 | 20 | 39 / 0,67 | 13,8 | 1.2 | 40 / 0,20 | 0,8 | 6.3 | 62,7 | 7.1 | 3,866 |
| 150 | 427 / 0,67 | 17,1 | 2.3 | 22,2 | 48 / 0,67 | 17 | 1.2 | 40 / 0,20 | 0,8 | 6,7 | 68,3 | 8,65 | 4,822 |
| 185 | 518 / 0,67 | 19,2 | 2,5 | 24,7 | 63 / 0,67 | 22,3 | 1.4 | 40 / 0,20 | 0,8 | 7.3 | 74,9 | 10,3 | 5 983 |
| 240 | 672 / 0,67 | 21,8 | 2,8 | 27,9 | 77 / 0,67 | 27,2 | 1.4 | 40 / 0,20 | 0,8 | 8 | 83,3 | 13 | 7,708 |
| 300 | 854 / 0,67 | 24,4 | 3 | 30,9 | 98 / 0,67 | 34,6 | 1.4 | 40 / 0,20 | 0,8 | 8,7 | 91,2 | 16 | 9 649 |
| Тип | 241,3 | 3,3 / 3,3 кВ | |||||||||||
| 16 | 126 / 0,40 | 5,7 | 3 | 12,5 | 39 / 0,30 | 2,8 | 1 | 24 / 0,20 | 0,8 | 5 | 43,8 | 2,5 | 549 |
| 25 | 209 / 0,40 | 7.2 | 3 | 14 | 63 / 0,30 | 4.5 | 1 | 24 / 0,20 | 0,8 | 5,3 | 47,7 | 3,15 | 862 |
| 35 | 285 / 0,40 | 8,5 | 3 | 15.3 | 87 / 0,30 | 6.2 | 1 | 24 / 0,20 | 0,8 | 5,6 | 51,1 | 3,75 | 1,199 |
| 50 | 380 / 0,40 | 10 | 3 | 16,8 | 114 / 0,30 | 8.1 | 1.2 | 40 / 0,20 | 0,8 | 6 | 55,2 | 4,55 | 1,686 |
| 70 | 203 / 0,67 | 12 | 3 | 18,8 | 36 / 0,67 | 12,7 | 1.2 | 40 / 0,20 | 0,8 | 6.4 | 60,3 | 5,8 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 3 | 20 | 36 / 0,67 | 12,7 | 1.2 | 40 / 0,20 | 0,8 | 6,8 | 63,8 | 6,75 | 3,114 |
| 120 | 336 / 0,67 | 15.3 | 3 | 22,1 | 39 / 0,67 | 13,8 | 1.2 | 40 / 0,20 | 0,8 | 7.2 | 69,1 | 8,15 | 3,866 |
| 150 | 427 / 0,67 | 17,1 | 3 | 23,9 | 48 / 0,67 | 17 | 1.2 | 40 / 0,20 | 0,8 | 7,6 | 73,8 | 9,65 | 4,822 |
| 185 | 518 / 0,67 | 19,2 | 3 | 26 | 63 / 0,67 | 22,3 | 1.4 | 40 / 0,20 | 0,8 | 8 | 79,2 | 11,3 | 5 983 |
| 240 | 672 / 0,67 | 21,8 | 3 | 28,6 | 77 / 0,67 | 27,2 | 1.4 | 40 / 0,20 | 0,8 | 8,6 | 86 | 13,8 | 7,708 |
| 300 | 854 / 0,67 | 24,4 | 3 | 31,2 | 98 / 0,67 | 34,6 | 1.4 | 40 / 0,20 | 0,8 | 9.1 | 92,6 | 16,6 | 9 649 |
| Тип | 241,6 | 6,6 / 6,6 кВ | |||||||||||
| 16 | 126 / 0,40 | 5,7 | 5 | 16,5 | 39 / 0,30 | 2,8 | 1.4 | 24 / 0,20 | 0,8 | 6.1 | 54,9 | 3,7 | 549 |
| 25 | 209 / 0,40 | 7.2 | 5 | 18 | 63 / 0,30 | 4.5 | 1.4 | 24 / 0,20 | 0,8 | 6.4 | 58,8 | 4,45 | 862 |
| 35 | 285 / 0,40 | 8,5 | 5 | 19,3 | 87 / 0,30 | 6.2 | 1.4 | 24 / 0,20 | 0,8 | 6,7 | 62,2 | 5,15 | 1,199 |
| 50 | 380 / 0,40 | 10 | 5 | 20,8 | 114 / 0,30 | 8.1 | 1.4 | 40 / 0,20 | 0,8 | 7.1 | 66,2 | 6 | 1,686 |
| 70 | 203 / 0,67 | 12 | 5 | 22,8 | 36 / 0,67 | 12,7 | 1.4 | 40 / 0,20 | 0,8 | 7,4 | 71,2 | 7,35 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 5 | 24 | 36 / 0,67 | 12,7 | 1.4 | 40 / 0,20 | 0,8 | 7.9 | 74,8 | 8,45 | 3,114 |
| 120 | 336 / 0,67 | 15.3 | 5 | 26,1 | 39 / 0,67 | 13,8 | 1.4 | 40 / 0,20 | 0,8 | 8,3 | 80,2 | 9,95 | 3,866 |
| 150 | 427 / 0,67 | 17,1 | 5 | 27,9 | 48 / 0,67 | 17 | 1.4 | 40 / 0,20 | 0,8 | 8,6 | 84,6 | 11,5 | 4,822 |
| 185 | 518 / 0,67 | 19,2 | 5 | 30 | 63 / 0,67 | 22,3 | 1.4 | 40 / 0,20 | 0,8 | 9 | 90 | 13,3 | 5 983 |
| 240 | 672 / 0,67 | 21,8 | 5 | 32,6 | 77 / 0,67 | 27,2 | 1.4 | 40 / 0,20 | 0,8 | 9,6 | 96,8 | 16 | 7,708 |
| 300 | 854 / 0,67 | 24,4 | 5 | 35,2 | 98 / 0,67 | 34,6 | 1.4 | 40 / 0,20 | 0,8 | 10.2 | 103,6 | 19 | 9 649 |
| Тип | 241,11 | 11 / 11кВ | |||||||||||
| 25 | 209 / 0,40 | 7.2 | 7,6 | 23,4 | 63 / 0,30 | 4.5 | 1,8 | 24 / 0,20 | 0,8 | 7,8 | 73,2 | 6.55 | 862 |
| 35 | 285 / 0,40 | 8,5 | 7,6 | 24,7 | 87 / 0,30 | 6.2 | 1,8 | 24 / 0,20 | 0,8 | 8.1 | 76,6 | 7,35 | 1,199 |
| 50 | 380 / 0,40 | 10 | 7,6 | 26,2 | 114 / 0,30 | 8.1 | 1,8 | 40 / 0,20 | 0,8 | 8,5 | 80,6 | 8,3 | 1,686 |
| 70 | 203 / 0,67 | 12 | 7,6 | 28,2 | 36 / 0,67 | 12,7 | 1,8 | 40 / 0,20 | 0,8 | 8.9 | 85,7 | 9,85 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 7,6 | 29,4 | 36 / 0,67 | 12,7 | 1,8 | 40 / 0,20 | 0,8 | 9,3 | 89,1 | 11 | 3,114 |
| 120 | 336 / 0,67 | 15.3 | 7,6 | 31,5 | 39 / 0,67 | 13,8 | 1,8 | 40 / 0,20 | 0,8 | 9,7 | 94,4 | 12,7 | 3,866 |
| 150 | 427 / 0,67 | 17,1 | 7,6 | 33,3 | 48 / 0,67 | 17 | 1,8 | 40 / 0,20 | 0,8 | 10 | 98,9 | 14,4 | 4,822 |
| 185 | 518 / 0,67 | 19,2 | 7,6 | 35,4 | 63 / 0,67 | 22,3 | 1,8 | 40 / 0,20 | 0,8 | 10,4 | 104,2 | 16,3 | 5 983 |
