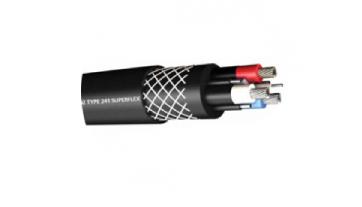

AS/NZS 1802 TYPE 241 SUPERFLEX
Производитель —
Оценка (средняя 0)
Используется как гибкий кабель для подземных угольных шахт, где необходим уменьшенный радиус изгиба (кроме вагонов).
ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — AS/NZS 1802 TYPE 241 SUPERFLEX
Используется как гибкий кабель для подземных угольных шахт, где необходим уменьшенный радиус изгиба (кроме вагонов).
ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10 СЕПЕРАТОР: полупроводниковый слой над силовыми проводниками (3,3 / 3,3 кВ и выше) и заземляющими проводниками (все) ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы R-EP-90 (согласно AS / NZS 3808). Жилы заземления не изолированы СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы. СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами. ПОКРЫТИЕ: Полупроводящий эластомерный компаунд. СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802 НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ
| Силовые жилы | Жилы земли | Контрольное судно | Покрытие | Вес | |||||||||
| Номинальное поперечное сечение (мм2) | Твист (мм) | Диаметр проводника (мм) | Толщина изоляции (мм) | Диаметр изоляции (мм) | Скручивание (мин. / Мм) | Номинальное поперечное сечение (мм2) | Толщина полупроводниковой оболочки (мм2) | Крученая нить (кол-во / мм) | Толщина изоляции (мин. Мм) | Толщина (мм) | Диаметр кабеля (номинальный мм) | Приблизительный вес кабеля (кг / км) | Вес меди (кг / км) |
| Тип | 241,1 | 1,1 / 1,1 кВ | |||||||||||
| 70 | 361 / 0,50 | 12,4 | 1,8 | 16,4 | 110 / 0,40 | 13,8 | 1 | 40 / 0,20 | 0,8 | 5,3 | 53 | 4,85 | 2,426 |
| 95 | 475 / 0,50 | 14,2 | 2 | 18,6 | 85 / 0,40 | 10,7 | 1 | 40 / 0,20 | 0,8 | 5,8 | 58,8 | 5,95 | 3,057 |
| 120 | 608 / 0,50 | 15,2 | 2.1 | 19,9 | 110 / 0,40 | 13,8 | 1.2 | 40 / 0,20 | 0,8 | 6.3 | 62,5 | 7,15 | 3,866 |
| 150 | 740 / 0,50 | 16,5 | 2.3 | 21,6 | 135 / 0,40 | 17 | 1.2 | 40 / 0,20 | 0,8 | 6,7 | 67 | 8,4 | 4,822 |
| 185 | 925 / 0,50 | 19,3 | 2,5 | 24,8 | 165 / 0,40 | 20,7 | 1.4 | 40 / 0,20 | 0,8 | 7.3 | 75,1 | 10,4 | 5 937 |
| 240 | 1221 / 0,50 | 22,9 | 2,8 | 29 | 216 / 0,40 | 27,1 | 1.4 | 40 / 0,20 | 0,8 | 8 | 85,7 | 13,4 | 7,705 |
| Тип | 241,3 | 3,3 / 3,3 кВ | |||||||||||
| 70 | 361 / 0,50 | 12,4 | 3 | 19,2 | 110 / 0,40 | 13,8 | 1.2 | 40 / 0,20 | 0,8 | 6.4 | 61,2 | 5.9 | 2,426 |
| 95 | 475 / 0,50 | 14,2 | 3 | 21 | 135 / 0,40 | 17 | 1.2 | 40 / 0,20 | 0,8 | 6,8 | 65,9 | 7.1 | 3,238 |
| 120 | 608 / 0,50 | 15,2 | 3 | 22 | 165 / 0,40 | 20,7 | 1.2 | 40 / 0,20 | 0,8 | 7.2 | 68,9 | 8,2 | 4,065 |
| 150 | 740 / 0,50 | 16,5 | 3 | 23,3 | 216 / 0,40 | 27,1 | 1.2 | 40 / 0,20 | 0,8 | 7,6 | 72,5 | 9,4 | 5,113 |
| 185 | 925 / 0,50 | 19,3 | 3 | 26,1 | 252 / 0,40 | 31,7 | 1.4 | 40 / 0,20 | 0,8 | 8 | 79,4 | 11,3 | 6,253 |
| 240 | 1221 / 0,50 | 22,9 | 3 | 29,7 | 324 / 0,40 | 40,7 | 1.4 | 40 / 0,20 | 0,8 | 8,6 | 88,3 | 14,2 | 8,097 |
| Тип | 241,6 | 6,6 / 6,6 кВ | |||||||||||
| 70 | 361 / 0,50 | 12,4 | 5 | 23,2 | 110 / 0,40 | 13,8 | 1.4 | 40 / 0,20 | 0,8 | 7,4 | 72,1 | 7,5 | 2,426 |
| 95 | 475 / 0,50 | 14,2 | 5 | 25 | 135 / 0,40 | 17 | 1.4 | 40 / 0,20 | 0,8 | 7.9 | 77 | 8,85 | 3,238 |
| 120 | 608 / 0,50 | 15,2 | 5 | 26 | 165 / 0,40 | 20,7 | 1.4 | 40 / 0,20 | 0,8 | 8,3 | 79,9 | 10 | 4,065 |
| 150 | 740 / 0,50 | 16,5 | 5 | 27,3 | 216 / 0,40 | 27,1 | 1.4 | 40 / 0,20 | 0,8 | 8,6 | 83,3 | 11,3 | 5,113 |
| 185 | 925 / 0,50 | 19,3 | 5 | 30,1 | 252 / 0,40 | 31,7 | 1.4 | 40 / 0,20 | 0,8 | 9 | 90,2 | 13,3 | 6,253 |
| 240 | 1221 / 0,50 | 22,9 | 5 | 33,7 | 324 / 0,40 | 40,7 | 1.4 | 40 / 0,20 | 0,8 | 9,6 | 99,1 | 16,4 | 8,097 |
