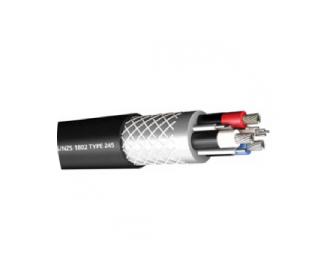

AS/NZS 1802 TYPE 245
Производитель —
Оценка (средняя 0)
Используется как гибкий кабель для подземных угольных шахт, где необходим уменьшенный радиус изгиба (кроме челночных вагонов).
ПРОВОДНИК: Электролитический многопроволочный луженый медный провод AS / NZS 1125, класс 6
СЕПЕРАТОР: полупроводниковый...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — AS/NZS 1802 TYPE 245
Используется как гибкий кабель для подземных угольных шахт, где необходим уменьшенный радиус изгиба (кроме челночных вагонов).
ПРОВОДНИК: Электролитический многопроволочный луженый медный провод AS / NZS 1125, класс 6
СЕПЕРАТОР: полупроводниковый слой над силовыми проводниками 3,3 / 3,3 кВ и выше, а также над заземляющими проводниками всех типов.
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы R-EP-90 (согласно AS / NZS 3808). Жилы заземления не изолированные
СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ
| Силовые жилы | Жилы земли | Контрольное судно | Покрытие | Вес | |||||||||
| Номинальное поперечное сечение (мм2) | Твист (мм) | Диаметр проводника (мм) | Толщина изоляции (мм) | Диаметр изоляции (мм) | Скручивание (мин. / Мм) | Номинальное поперечное сечение (мм2) | Толщина полупроводниковой оболочки (мм2) | Скрутка (нет / мм) | Толщина изоляции (мин. Мм) | Толщина (мм) | Диаметр кабеля (номинальный мм) | Приблизительный вес кабеля (кг / км) | Вес меди (кг / км) |
| Тип | 245,1 | 1,1 / 1,1 кВ | |||||||||||
| 50 | 703 / 0,30 | 9,7 | 1,7 | 13,2 | 120 / 0,30 | 8,5 | 1 | 28 / 0,25 | 0,8 | 4.8 | 48,4 | 3,95 | 1,721 |
| 70 | 988 / 0,30 | 11,6 | 1,8 | 15,6 | 180 / 0,30 | 12,7 | 1 | 28 / 0,25 | 0,8 | 5.1 | 53,9 | 5,05 | 2,418 |
| 95 | 1332 / 0,30 | 13,9 | 2 | 18,3 | 150 / 0,30 | 10,6 | 1 | 28 / 0,25 | 0,8 | 5,6 | 60,4 | 6.3 | 3,078 |
| 120 | 1702 / 0,30 | 15,7 | 2.1 | 20,4 | 195 / 0,30 | 13,8 | 1.2 | 28 / 0,25 | 0,8 | 6 | 65,5 | 7,65 | 3,89 |
| 150 | 2146 / 0,30 | 17,6 | 2.3 | 22,7 | 235 / 0,30 | 16,6 | 1.2 | 28 / 0,25 | 0,8 | 6.3 | 70,5 | 9.15 | 4,835 |
| Тип | 245,3 | 3,3 / 3,3 кВ | |||||||||||
| 50 | 703 / 0,30 | 9,7 | 3 | 16,5 | 120 / 0,30 | 8,5 | 1 | 28 / 0,25 | 0,8 | 5,7 | 56,8 | 4.9 | 1,721 |
| 70 | 988 / 0,30 | 11,6 | 3 | 18,4 | 180 / 0,30 | 12,7 | 1.2 | 28 / 0,25 | 0,8 | 6 | 61,2 | 6 | 2,418 |
| 95 | 1332 / 0,30 | 13,9 | 3 | 20,7 | 235 / 0,30 | 16,6 | 1.2 | 28 / 0,25 | 0,8 | 6.4 | 66,6 | 7,35 | 3,251 |
| 120 | 1702 / 0,30 | 15,7 | 3 | 22,5 | 300 / 0,30 | 21,2 | 1.2 | 28 / 0,25 | 0,8 | 6,7 | 71 | 8,7 | 4.103 |
| 150 | 2146 / 0,30 | 17,6 | 3 | 24,4 | 375 / 0,30 | 26,5 | 1.2 | 28 / 0,25 | 0,8 | 7 | 75,2 | 10.2 | 5,12 |
| Тип | 245,6 | 6,6 / 6,6 кВ | |||||||||||
| 50 | 703 / 0,30 | 9,7 | 5 | 20,5 | 120 / 0,30 | 8,5 | 1.4 | 28 / 0,25 | 0,8 | 6,7 | 67,2 | 6,35 | 1,721 |
| 70 | 988 / 0,30 | 11,6 | 5 | 22,4 | 180 / 0,30 | 12,7 | 1.4 | 28 / 0,25 | 0,8 | 7 | 71,7 | 7,55 | 2,418 |
| 95 | 1332 / 0,30 | 13,9 | 5 | 24,7 | 235 / 0,30 | 16,6 | 1.4 | 28 / 0,25 | 0,8 | 7,4 | 77,1 | 9,05 | 3,251 |
| 120 | 1702 / 0,30 | 15,7 | 5 | 26,5 | 300 / 0,30 | 21,2 | 1.4 | 28 / 0,25 | 0,8 | 7,7 | 81,3 | 10,5 | 4.103 |
| 150 | 2146 / 0,30 | 17,6 | 5 | 28,4 | 375 / 0,30 | 26,5 | 1.4 | 28 / 0,25 | 0,8 | 8 | 85,8 | 12.1 | 5,12 |
