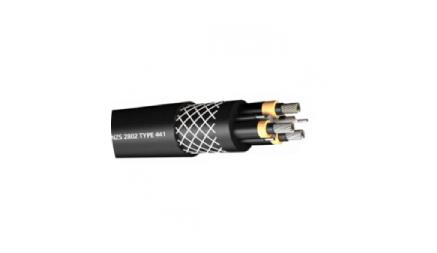

AS/NZS 2802 TYPE 441 (CLASS 1)
Производитель —
Оценка (средняя 0)
Кабель общего назначения для шахт (кроме угольных шахт).
ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой поверх силовых проводов...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — AS/NZS 2802 TYPE 441 (CLASS 1)
Кабель общего назначения для шахт (кроме угольных шахт).
ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой поверх силовых проводов и заземляющих проводов.
ИЗОЛЯЦИЯ: Силовая и пилотная жилы изолированы с помощью XR-EP-90 (класс 1, согласно AS / NZS 3808). Жилы заземления не изолированные
СЕПЕРАТОР: полупроводниковый слой поверх изоляции силовой жилы.
СХЕМА: жилы укладываются на полупроводниковую опору с одной пилотной жилой в центре и не контактируют друг с другом, но находятся в контакте с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)
СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ, 22/22 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 12 кВ, 22 кВ, 30 кВ, 45 кВ
| Силовые жилы | Жилы земли | Контрольное судно | Покрытие | Вес | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное поперечное сечение (мм2) | Твист (мм) | Диаметр проводника (мм) | Толщина изоляции (мм) | Диаметр изоляции (мм) | Скручивание (мин. / Мм) | Номинальное поперечное сечение (мм2) | Толщина полупроводниковой оболочки (мм2) | Скрутка (нет / мм) | Толщина изоляции (мин. Мм) | Толщина (мм) | Диаметр кабеля (номинальный мм) | Приблизительный вес кабеля (кг / км) | Вес меди (кг / км) |
| Тип | 441,3 | 3,3 / 3,3 кВ | 1 класс | Изоляции | |||||||||
| 16 | 126 / 0,40 | 5,7 | 2.2 | 12,4 | 75 / 0,30 | 5,3 | 1 | 24 / 0,20 | 0,8 | 4.6 | 43 | 2.4 | 621 |
| 25 | 209 / 0,40 | 7.2 | 2.2 | 13,9 | 75 / 0,30 | 5,3 | 1 | 24 / 0,20 | 0,8 | 4.9 | 46.9 | 3,05 | 885 |
| 35 | 285 / 0,40 | 8,5 | 2.2 | 15,2 | 75 / 0,30 | 5,3 | 1 | 24 / 0,20 | 0,8 | 5.2 | 50,3 | 3,6 | 1,173 |
| 50 | 380 / 0,40 | 10 | 2.4 | 17,1 | 114 / 0,30 | 8.1 | 1 | 40 / 0,20 | 0,8 | 5,7 | 55,5 | 4,45 | 1,686 |
| 70 | 203 / 0,67 | 12 | 2.4 | 19,1 | 36 / 0,67 | 12,7 | 1 | 40 / 0,20 | 0,8 | 6 | 60,4 | 5,7 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 2.4 | 20,3 | 45 / 0,67 | 15,9 | 1.2 | 40 / 0,20 | 0,8 | 6.4 | 63,6 | 6,6 | 3,206 |
| 120 | 336 / 0,67 | 15.3 | 2.4 | 22,4 | 57 / 0,67 | 20,1 | 1.2 | 40 / 0,20 | 0,8 | 6.5 | 68,6 | 7,95 | 4,047 |
| 150 | 427 / 0,67 | 17,1 | 2.4 | 24,2 | 77 / 0,67 | 27,2 | 1.2 | 40 / 0,20 | 0,8 | 6,6 | 72,7 | 9,3 | 5,116 |
| 185 | 518 / 0,67 | 19,2 | 2.4 | 26,3 | 91 / 0,67 | 32,1 | 1.4 | 40 / 0,20 | 0,8 | 6,7 | 77,4 | 10,8 | 6,265 |
| 240 | 672 / 0,67 | 21,8 | 2.4 | 28,9 | 112 / 0,67 | 39,5 | 1.4 | 40 / 0,20 | 0,8 | 6.9 | 83,4 | 13,1 | 8,062 |
| 300 | 854 / 0,67 | 24,4 | 2.4 | 31,5 | 144 / 0,67 | 50,8 | 1.4 | 40 / 0,20 | 0,8 | 7 | 89,2 | 15,7 | 10,116 |
| Тип | 441,6 | 6,6 / 6,6 кВ | 1 класс | Изоляции | |||||||||
| 16 | 126 / 0,40 | 5,7 | 3 | 14 | 75 / 0,30 | 5,3 | 1 | 24 / 0,20 | 0,8 | 5 | 47,4 | 2,85 | 621 |
| 25 | 209 / 0,40 | 7.2 | 3 | 15.5 | 75 / 0,30 | 5,3 | 1 | 24 / 0,20 | 0,8 | 5,3 | 51,2 | 3.5 | 885 |
| 35 | 285 / 0,40 | 8,5 | 3 | 16,8 | 75 / 0,30 | 5,3 | 1 | 24 / 0,20 | 0,8 | 5,6 | 54,6 | 4,05 | 1,173 |
| 50 | 380 / 0,40 | 10 | 3 | 18,3 | 114 / 0,30 | 8.1 | 1.2 | 40 / 0,20 | 0,8 | 6 | 58,7 | 4,85 | 1,686 |
| 70 | 203 / 0,67 | 12 | 3 | 20,3 | 36 / 0,67 | 12,7 | 1.2 | 40 / 0,20 | 0,8 | 6.3 | 63,7 | 6,15 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 3 | 21,5 | 45 / 0,67 | 15,9 | 1.2 | 40 / 0,20 | 0,8 | 6.4 | 66,5 | 7 | 3,206 |
| 120 | 336 / 0,67 | 15.3 | 3 | 23,6 | 57 / 0,67 | 20,1 | 1.2 | 40 / 0,20 | 0,8 | 6,6 | 71,4 | 8,35 | 4,047 |
| 150 | 427 / 0,67 | 17,1 | 3 | 25,4 | 77 / 0,67 | 27,2 | 1.2 | 40 / 0,20 | 0,8 | 6,7 | 75,5 | 9,75 | 5,116 |
| 185 | 518 / 0,67 | 19,2 | 3 | 27,5 | 91 / 0,67 | 32,1 | 1.4 | 40 / 0,20 | 0,8 | 6,8 | 80,3 | 11,3 | 6,265 |
| 240 | 672 / 0,67 | 21,8 | 3 | 30,1 | 112 / 0,67 | 39,5 | 1.4 | 40 / 0,20 | 0,8 | 7 | 86,2 | 13,6 | 8,062 |
| 300 | 854 / 0,67 | 24,4 | 3 | 32,7 | 144 / 0,67 | 50,8 | 1.4 | 40 / 0,20 | 0,8 | 7.1 | 92 | 16,2 | 10,116 |
| Тип | 441,11 | 11 / 11кВ | 1 класс | Изоляции | |||||||||
| 25 | 209 / 0,40 | 7.2 | 5 | 19,6 | 75 / 0,30 | 5,3 | 1.2 | 24 / 0,20 | 0,8 | 6.3 | 62,2 | 4.8 | 885 |
| 35 | 285 / 0,40 | 8,5 | 5 | 20,9 | 75 / 0,30 | 5,3 | 1.4 | 24 / 0,20 | 0,8 | 6.4 | 65,2 | 5,4 | 1,173 |
| 50 | 380 / 0,40 | 10 | 5 | 22,4 | 114 / 0,30 | 8.1 | 1.4 | 40 / 0,20 | 0,8 | 6.5 | 68,6 | 6,15 | 1,686 |
| 70 | 203 / 0,67 | 12 | 5 | 24,4 | 36 / 0,67 | 12,7 | 1.4 | 40 / 0,20 | 0,8 | 6,6 | 73,1 | 7,45 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 5 | 25,6 | 45 / 0,67 | 15,9 | 1.4 | 40 / 0,20 | 0,8 | 6,8 | 76,2 | 8,45 | 3,206 |
| 120 | 336 / 0,67 | 15.3 | 5 | 27,7 | 57 / 0,67 | 20,1 | 1.4 | 40 / 0,20 | 0,8 | 6.9 | 80,9 | 9,85 | 4,047 |
| 150 | 427 / 0,67 | 17,1 | 5 | 29,5 | 77 / 0,67 | 27,2 | 1.4 | 40 / 0,20 | 0,8 | 7 | 85 | 11,3 | 5,116 |
| 185 | 518 / 0,67 | 19,2 | 5 | 31,6 | 91 / 0,67 | 32,1 | 1.4 | 40 / 0,20 | 0,8 | 7.1 | 89,6 | 12,9 | 6,265 |
| 240 | 672 / 0,67 | 21,8 | 5 | 34,2 | 112 / 0,67 | 39,5 | 1.4 | 40 / 0,20 | 0,8 | 7.3 | 95,7 | 15.4 | 8,062 |
| Тип | 441,22 | 22 / 22кВ | 1 класс | Изоляции | |||||||||
| 35 | 285 / 0,40 | 8,5 | 7,6 | 26,3 | 75 / 0,30 | 5,3 | 1,8 | 24 / 0,20 | 0,8 | 6.9 | 77,9 | 7.3 | 1,173 |
| 50 | 380 / 0,40 | 10 | 7,6 | 27,8 | 114 / 0,30 | 8.1 | 1,8 | 40 / 0,20 | 0,8 | 7 | 81,4 | 8,15 | 1,686 |
| 70 | 203 / 0,67 | 12 | 7,6 | 29,8 | 36 / 0,67 | 12,7 | 1,8 | 40 / 0,20 | 0,8 | 7.1 | 85,8 | 9,55 | 2.394 |
| 95 | 259 / 0,67 | 13,2 | 7,6 | 31 | 45 / 0,67 | 15,9 | 1,8 | 40 / 0,20 | 0,8 | 7.2 | 88,6 | 10,6 | 3,206 |
| 120 | 336 / 0,67 | 15.3 | 7,6 | 33,1 | 57 / 0,67 | 20,1 | 1,8 | 40 / 0,20 | 0,8 | 7.3 | 93,4 | 12.1 | 4,047 |
| 150 | 427 / 0,67 | 17,1 | 7,6 | 34,9 | 77 / 0,67 | 27,2 | 1,8 | 40 / 0,20 | 0,8 | 7,4 | 97,5 | 13,7 | 5,116 |
| 185 | 518 / 0,67 | 19,2 | 7,6 | 37 | 91 / 0,67 | 32,1 | 1,8 | 40 / 0,20 | 0,8 | 7,6 | 102,4 | 15.4 | 6,265 |
