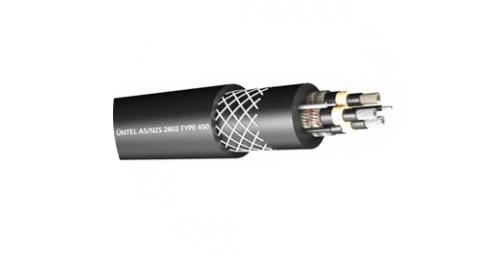

AS/NZ TYPES

Кабель общего назначения для шахт (кроме угольных шахт).
Имеет меньшие размеры, но прочную структуру.

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой поверх силовых и заземляющих проводников.
ИЗОЛЯЦИЯ: XR-EP-90 (класс 1, согласно AS / NZS 3808) (жилы заземления не изолированы)
СЕПЕРАТОР: полупроводниковый слой
ЭКРАН: оплетка из луженой меди / нейлона и экран из полупроводящего эластомера поверх фазовых жил.
СХЕМА: Все фазовые жилы уложены в контакте друг с другом. Между ними закладываются две заземляющие жилы и одна пилотная жила.
ПОКРЫТИЕ: Эластомерный компаунд
СЕПЕРАТОР: Тесьма открытого переплетения для усиления

НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из сверхпрочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ, 22/22 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 12 кВ, 22 кВ, 30 кВ, 45 кВ

Силовые жилы					Экран		Ядра управления		Покрытие		Вес
Номинальное поперечное сечение (мм2)	Скрутка (нет / мм)	Диаметр проводника (мм)	Толщина изоляции (мм)	Диаметр изоляции (мм)	Проволока оплетка (кол / мм)	Номинальное поперечное сечение (мм2)	Скручивание (мин. / Мм)	Толщина изоляции (мм)	Толщина (мм)	Диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Тип	450,3	3,3 / 3,3 кВ	1 класс	изоляции
16	126 / 0,40	5,7	2.2	12,4	128 / 0,25	6.3	114 / 0,30	1.4	4.5	42,8	2,65	876
25	209 / 0,40	7.2	2.2	13,9	118 / 0,30	8,3	114 / 0,30	1.4	4.8	46.9	3,35	1,193
35	285 / 0,40	8,5	2.2	15,2	127 / 0,30	9	114 / 0,30	1.4	5.1	50,3	3.9	1,501
50	380 / 0,40	10	2.4	17,1	141 / 0,30	10	171 / 0,30	1.4	5,6	55,5	4,85	2,077
70	203 / 0,67	12	2.4	19,1	117 / 0,40	14,7	51 / 0,67	1.4	6	61,1	6,35	2,958
95	259 / 0,67	13,2	2.4	20,3	123 / 0,40	15.5	70 / 0,67	1.6	6.3	64,3	7.3	3,894
120	336 / 0,67	15.3	2.4	22,4	135 / 0,40	17	84 / 0,67	1.6	6.4	69	8,65	4,801
150	427 / 0,67	17,1	2.4	24,2	144 / 0,40	18,1	112 / 0,67	1.6	6,6	73,3	10.2	5,979
185	518 / 0,67	19,2	2.4	26,3	144 / 0,40	18,1	132 / 0,67	1.6	6,7	78,1	11,7	7,192
240	672 / 0,67	21,8	2.4	28,9	136 / 0,50	26,7	168 / 0,67	1.6	6.9	84,5	14,4	9,389
300	854 / 0,67	24,4	2.4	31,5	144 / 0,50	28,3	228 / 0,67	1.6	7	90,4	17,4	11,771
Тип 450.6 6,6 / 6,6 кВ Класс 1
16	126 / 0,40	5,7	3	14	118 / 0,30	8,3	114 / 0,30	1.4	5	47,6	3,15	934
25	209 / 0,40	7.2	3	15.5	129 / 0,30	9.1	114 / 0,30	1.6	5.2	51,2	3.8	1,216
35	285 / 0,40	8,5	3	16,8	139 / 0,30	9,8	114 / 0,30	1.6	5.5	54,7	4.4	1,524
50	380 / 0,40	10	3	18,3	149 / 0,30	10,5	171 / 0,30	1.6	5.9	58,8	5,3	2,091
70	203 / 0,67	12	3	20,3	123 / 0,40	15.5	51 / 0,67	1.6	6.3	64,3	6,8	2,981
95	259 / 0,67	13,2	3	21,5	130 / 0,40	16,3	70 / 0,67	1,8	6.4	67,1	7,7	3,917
120	336 / 0,67	15.3	3	23,6	141 / 0,40	17,7	84 / 0,67	1,8	6.5	71,9	9.1	4,822
150	427 / 0,67	17,1	3	25,4	144 / 0,40	18,1	112 / 0,67	1,8	6,6	76	10,7	5,979
185	518 / 0,67	19,2	3	27,5	144 / 0,40	18,1	132 / 0,67	1,8	6,8	80,9	12,2	7,192
240	672 / 0,67	21,8	3	30,1	141 / 0,50	27,7	168 / 0,67	1,8	7	87,4	15	9,418
300	854 / 0,67	24,4	3	32,7	144 / 0,50	28,3	228 / 0,67	1,8	7.1	93,2	17,9	11,771
Тип 450.11 11 / 11кВ Класс 1
25	209 / 0,40	7.2	5	19,6	120 / 0,40	15.1	114 / 0,30	2	6.3	62,8	5,4	1,389
35	285 / 0,40	8,5	5	20,9	127 / 0,40	16	114 / 0,30	2	6.4	65,8	6	1,703
50	380 / 0,40	10	5	22,4	135 / 0,40	17	171 / 0,30	2	6.5	69,3	6.9	2,279
70	203 / 0,67	12	5	24,4	144 / 0,40	18,1	51 / 0,67	2	6,6	73,8	8,25	3,056
95	259 / 0,67	13,2	5	25,6	144 / 0,40	18,1	70 / 0,67	2.2	6,7	76,6	9,25	3,969
120	336 / 0,67	15.3	5	27,7	144 / 0,40	18,1	84 / 0,67	2.2	6.9	81,6	10,8	4,833
150	427 / 0,67	17,1	5	29,5	139 / 0,50	27,3	112 / 0,67	2.2	7	86,1	12,6	6,244
185	518 / 0,67	19,2	5	31,6	144 / 0,50	28,3	132 / 0,67	2.2	7.1	90,8	14,3	7,486
240	627 / 0,67	21,8	5	34,2	144 / 0,50	28,3	168 / 0,67	2.2	7.3	96,8	16,9	9,435
300	854 / 0,67	24,4	5	36,8	144 / 0,50	28,3	228 / 0,67	2.2	7,4	102,7	20	11,771
Тип 450.22 22/22 кВ Класс 1
35	285 / 0,40	8,5	7,6	26,3	144 / 0,40	18,1	114 / 0,30	2,5	6,8	78,4	8,05	1,763
50	380 / 0,40	10	7,6	27,8	144 / 0,40	18,1	171 / 0,30	2,5	6.9	81,8	9	2.31
70	203 / 0,67	12	7,6	29,8	140 / 0,50	27,5	51 / 0,67	2,5	7	86,8	10,7	3,327
95	259 / 0,67	13,2	7,6	31	144 / 0,50	28,3	70 / 0,67	2,5	7.2	89,8	11,8	4,263
120	336 / 0,67	15.3	7,6	33,1	144 / 0,50	28,3	84 / 0,67	2,5	7.3	94,5	13,5	5,127
150	427 / 0,67	17,1	7,6	34,9	144 / 0,50	28,3	112 / 0,67	2,5	7,4	98,6	15,2	6,273
185	518 / 0,67	19,2	7,6	37	144 / 0,50	28,3	132 / 0,67	2,5	7,5	103,4	17	7,486
240	627 / 0,67	21,8	7,6	39,6	144 / 0,50	28,3	168 / 0,67	2,5	7,7	109,4	19,8	9,435
300	854 / 0,67	24,4	7,6	42,2	144 / 0,50	28,3	228 / 0,67	2,5	7.9	115,4	23,1	11,771
