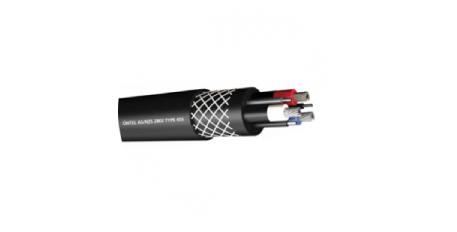

AS/NZ TYPES

Кабель общего назначения для шахт (кроме угольных шахт). Подходит для трейлинга и намотки из-за меньшего размера.

ПРОВОДНИК: Электролитический, многопроволочный, многопроволочный, гибкий луженый медный провод (канатная свивка) AS / NZS 1125-2.10
СЕПЕРАТОР: полупроводниковый слой над заземляющими проводниками.
ИЗОЛЯЦИЯ: XR-EP-90 (класс 1, согласно AS / NZS 3808) (жилы заземления не изолированы)
СЕПЕРАТОР: полупроводниковый слой
ЭКРАН: Экран из полупроводящего эластомера над фазовыми сердечниками.
СХЕМА: Все фазовые жилы уложены в контакте друг с другом. Между ними закладываются две заземляющие жилы и одна пилотная жила.
ПОКРЫТИЕ: Полупроводящий эластомерный компаунд.
СЕПЕРАТОР: Тесьма открытого переплетения для усиления

НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из сверхпрочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 2802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ, 22/22 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 12 кВ, 22 кВ, 30 кВ, 45 кВ

Силовые жилы					Контрольные и заземляющие жилы		Покрытие		Вес
Номинальное поперечное сечение мм2	Объем нет / мм	Диаметр проводника Ном. мм	Толщина изоляции мм	Диаметр изоляции Ном. мм	Крутящий нет / мм	Толщина изоляции мм	Толщина мм	Диаметр кабеля Ном. Мм	Приблизительный вес кабеля кг / км	Вес меди кг / км
Тип	455,3	3,3 / 3,3 кВ	1 класс	изоляции
16	126 / 0,40	5,7	2.2	12,4	114 / 0,30	1.4	4.2	39,4	2,25	695
25	209 / 0,40	7.2	2.2	13,9	114 / 0,30	1.4	4.5	43,3	2,8	954
35	285 / 0,40	8,5	2.2	15,2	114 / 0,30	1.4	4.8	46,7	3,35	1,242
50	380 / 0,40	10	2.4	17,1	171 / 0,30	1.4	5,3	51,9	4,25	1,789
70	203 / 0,67	12	2.4	19,1	51 / 0,67	1.4	5,7	57	5,55	2,535
95	259 / 0,67	13,2	2.4	20,3	70 / 0,67	1.6	6.1	60,5	6,45	3,448
120	336 / 0,67	15.3	2.4	22,4	84 / 0,67	1.6	6.4	65,6	7,85	4,312
150	427 / 0,67	17,1	2.4	24,2	112 / 0,67	1.6	6.5	69,7	9,3	5,458
185	518 / 0,67	19,2	2.4	26,3	132 / 0,67	1.6	6,6	74,5	10,7	6,671
240	672 / 0,67	21,8	2.4	28,9	168 / 0,67	1.6	6,8	80,5	13,1	8,62
300	854 / 0,67	24,4	2.4	31,5	228 / 0,67	1.6	6.9	86,3	16	10,956
Тип	455,6	6,6 / 6,6 кВ	1 класс	изоляции
16	126 / 0,40	5,7	3	14	114 / 0,30	1.4	4,7	43,9	2,65	695
25	209 / 0,40	7.2	3	15.5	114 / 0,30	1.6	5	47,8	3.3	954
35	285 / 0,40	8,5	3	16,8	114 / 0,30	1.6	5,3	51,3	3,85	1,242
50	380 / 0,40	10	3	18,3	171 / 0,30	1.6	5,6	55,1	4,65	1,789
70	203 / 0,67	12	3	20,3	51 / 0,67	1.6	6	60,3	5,95	2,535
95	259 / 0,67	13,2	3	21,5	70 / 0,67	1,8	6.3	63,5	6.9	3,448
120	336 / 0,67	15.3	3	23,6	84 / 0,67	1,8	6.5	68,5	8,25	4,312
150	427 / 0,67	17,1	3	25,4	112 / 0,67	1,8	6,6	72,6	9,75	5,458
185	518 / 0,67	19,2	3	27,5	132 / 0,67	1,8	6,7	77,3	11.2	6,671
240	672 / 0,67	21,8	3	30,1	168 / 0,67	1,8	6.9	83,3	13,6	8,62
300	854 / 0,67	24,4	3	32,7	228 / 0,67	1,8	7	89,1	16,5	10,956
Тип	455,11	11 / 11кВ	1 класс	изоляции
16	126 / 0,40	5,7	5	18,1	114 / 0,30	2	5,8	55,1	3.9	695
25	209 / 0,40	7.2	5	19,6	114 / 0,30	2	6.1	59	4.6	954
35	285 / 0,40	8,5	5	20,9	114 / 0,30	2	6.3	62,2	5,25	1,242
50	380 / 0,40	10	5	22,4	171 / 0,30	2	6.4	65,6	6,05	1,789
70	203 / 0,67	12	5	24,4	51 / 0,67	2	6.5	70,2	7,4	2,535
95	259 / 0,67	13,2	5	25,6	70 / 0,67	2.2	6,7	73,2	8,35	3,448
120	336 / 0,67	15.3	5	27,7	84 / 0,67	2.2	6,8	77,9	9,8	4,312
150	427 / 0,67	17,1	5	29,5	112 / 0,67	2.2	6.9	82	11,4	5,458
185	518 / 0,67	19,2	5	31,6	132 / 0,67	2.2	7	86,8	13	6,671
240	672 / 0,67	21,8	5	34,2	168 / 0,67	2.2	7.2	92,8	15.5	8,62
Тип	455,22	22 / 22кВ	1 класс	изоляции
16	126 / 0,40	5,7	7,6	23,5	120 / 0,30	2,5	6,6	68,5	5,75	695
25	209 / 0,40	7.2	7,6	25	120 / 0,30	2,5	6,6	71,7	6.5	954
35	285 / 0,40	8,5	7,6	26,3	120 / 0,30	2,5	6,7	74,7	7,15	1,242
50	380 / 0,40	10	7,6	27,8	183 / 0,30	2,5	6,8	78,2	8.1	1,789
70	203 / 0,67	12	7,6	29,8	54 / 0,67	2,5	7	82,9	9,55	2,535
95	259 / 0,67	13,2	7,6	31	70 / 0,67	2,5	7.1	85,7	10,6	3,448
120	336 / 0,67	15.3	7,6	33,1	84 / 0,67	2,5	7.2	90,5	12,2	4,312
150	427 / 0,67	17,1	7,6	34,9	112 / 0,67	2,5	7.3	94,6	13,9	5,458
185	518 / 0,67	19,2	7,6	37	132 / 0,67	2,5	7,4	99,3	15,6	6,671
